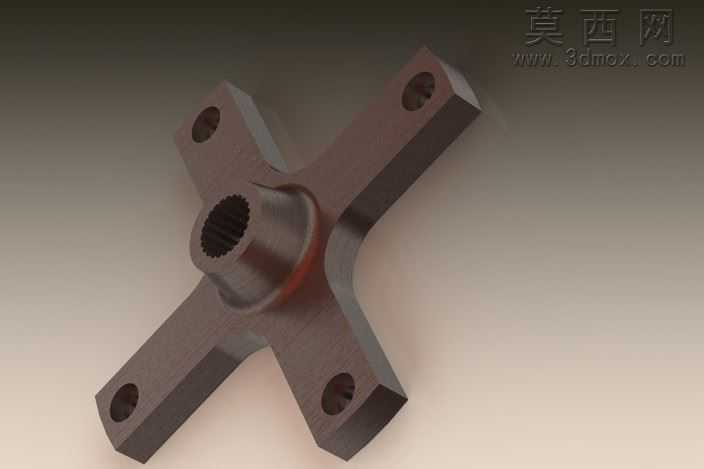

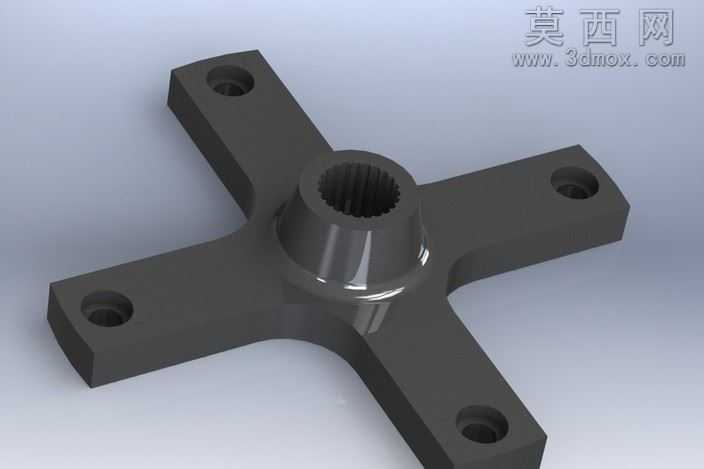

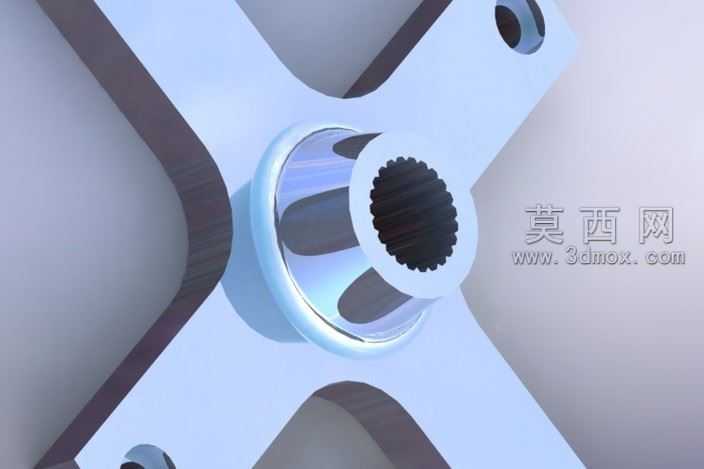

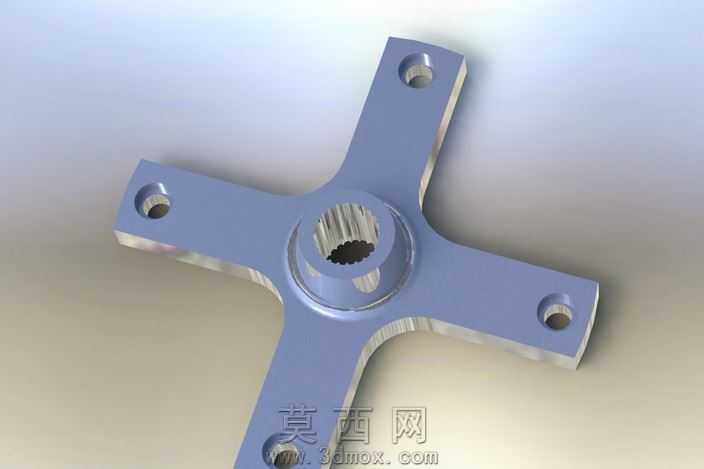

汽车十字花键轮毂连接支架结构模型

本模型为汽车车轮传动系统中的十字形花键连接支架，整体采用十字对称式结构设计，建模阶段以中心花键轴套为定位基准，先绘制中心轴套的内外轮廓草图，通过拉伸凸台命令生成轴套基体，再对内花键齿形进行精确绘制，采用阵列齿槽的方式完成内花键的切削建模，保证花键齿的均匀分布与啮合精度。四个支臂沿中心轴套呈90度径向均匀延伸，每个支臂末端设计有同轴安装通孔，建模时对支臂与中心轴套的衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，同时对支臂的厚度做渐变处理，从轴套衔接处到末端安装孔位逐步收薄，在保证结构强度的前提下优化零件重量。材质设置上采用金属合金钢材质，渲染阶段调整材质的金属度、粗糙度参数，还原机加工金属零件的哑光金属质感，对支臂边缘的倒角位置做高光处理，模拟机加工零件的边缘倒角反光效果，中心花键的内齿面做细微的纹理处理，还原花键加工后的表面质感。结构设计上，中心内花键用于与传动半轴的外花键啮合传递扭矩，四个支臂末端的安装孔用于与轮毂轮辐通过螺栓紧固连接，十字对称的结构布局可以让传动扭矩均匀分散到四个支臂上，避免单侧受力过大导致的结构变形，支臂与中心轴套的衔接处采用大圆弧过渡，提升零件的抗疲劳强度，适配车辆行驶过程中交变载荷的受力场景。建模过程中对安装孔的同轴度、花键齿的分度精度做了参数化约束，保证零件各尺寸的装配公差符合汽车零部件的设计规范，整体模型完整还原了该连接支架的所有结构细节，可用于汽车传动系统的结构展示、装配模拟以及相关零部件的设计参考。
