民用航空大涵道比涡扇喷气动力装置

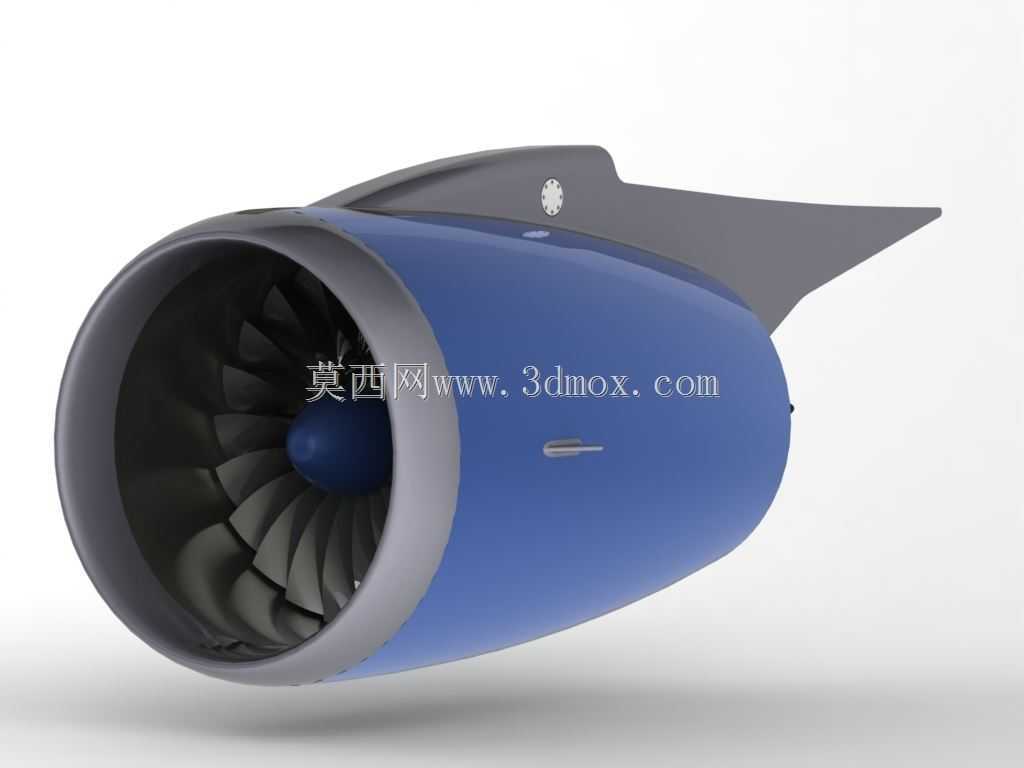

　　这款喷气动力装置的三维结构，完整还原了大涵道比民用航发的外部气动轮廓与核心外部结构，在航空装备研发、教学演示、结构验证场景中可作为直观的结构参考载体。从实际工程应用来看，这类动力装置主要配装干线民航客机、大型货运飞机，承担飞行过程中的全部推力输出任务，其工作状态直接决定飞行器的巡航效率、航程指标与飞行安全性，是民用航空装备体系中技术密度最高的核心部件之一。

　　从功能特性维度看，该结构还原了航发短舱的完整气动外形，包括进气道唇口的圆滑过渡型面、外涵道壳体的流线型曲面、尾部安装的翼型吊装支臂，这些型面设计并非单纯追求视觉流畅，而是经过多轮气动仿真迭代优化：进气道唇口的曲率匹配不同飞行马赫数下的进气效率，避免大迎角飞行时进气道内出现气流分离，保证压气机进口流场均匀；外涵道壳体的曲面收敛角度严格匹配外涵气流的膨胀比，在降低飞行阻力的同时最大化外涵道的推力贡献；顶部的吊装支臂采用翼型剖面设计，在连接机翼与发动机本体、传递整机推力与振动载荷的同时，尽可能降低支臂自身产生的寄生阻力，避免干扰机翼下表面的流场分布。

　　设计思路上，该三维结构优先还原了航发外部的安装接口与边界特征，没有过度拆解内部核心机的复杂流道结构，更适配教学演示、整机气动布局匹配、地面维护模拟这类侧重外部结构的应用场景。结构上可以看到进气道前端的大尺寸风扇叶片轮廓，叶片采用宽弦后掠的气动布局，这种设计相比早期窄弦直叶片，能在相同风扇直径下提升15%以上的进气流量，同时降低叶片自身的振动应力，减少鸟击等外来物撞击下的结构损坏概率；短舱侧面预留的小型传感器安装座，对应实际航发上的压力、温度测点位置，用于飞行过程中实时采集短舱外部的流场参数，为发动机全权限数字控制系统提供状态反馈数据。

　　从安装边界与尺寸逻辑来看，该动力装置采用翼下吊装的常规布局，顶部支臂的安装孔位位置、支臂与发动机本体的连接角度，都匹配主流单通道客机的机翼吊装接口标准，短舱的最大外径、进气道端面到尾喷口的长度比例，严格遵循大涵道比航发的常规尺寸比例：短舱最大直径约为风扇直径的1.1倍，整体长度约为风扇直径的2.8倍，这种尺寸比例能保证发动机在翼下安装时，与机翼前缘、地面之间留有足够的安全间隙，避免起降过程中短舱剐蹭跑道，同时保证发动机的维护操作空间，方便地勤人员快速开展日常检查、部件更换等作业。

　　结构细节上，短舱壳体的分模线位置也做了还原，对应实际航发的维护口盖分界，不同口盖对应内部不同的可维护部件，打开对应口盖即可开展风扇叶片检查、附件机匣维护、管路检测等作业，无需整体拆解短舱，能大幅降低地面维护的时间成本。短舱尾部的型面做了平滑收窄，匹配外涵气流与内涵气流的掺混段结构，降低两股气流掺混时产生的气动噪声，这也是民用航发适航认证中噪声指标控制的关键结构设计点，合理的掺混段型面能将航发起飞阶段的噪声降低3到5分贝，满足机场周边的噪声管控要求。

　　在三维建模的工程应用中，这类外部结构模型可用于飞行器整机气动仿真的边界条件设置，也可用于机务培训的虚拟拆装教学，帮助学员快速掌握航发外部的结构布局、关键测点位置、安装接口形式，相比纯二维图纸的教学方式，直观的三维结构能大幅降低认知门槛，提升培训效率。同时在新型号飞行器的初步布局设计阶段，这类参数化的航发模型可快速导入整机装配环境，验证翼下安装间隙、推力线对齐精度、与起落架舱的位置干涉情况，减少初步设计阶段的反复调整工作量。
