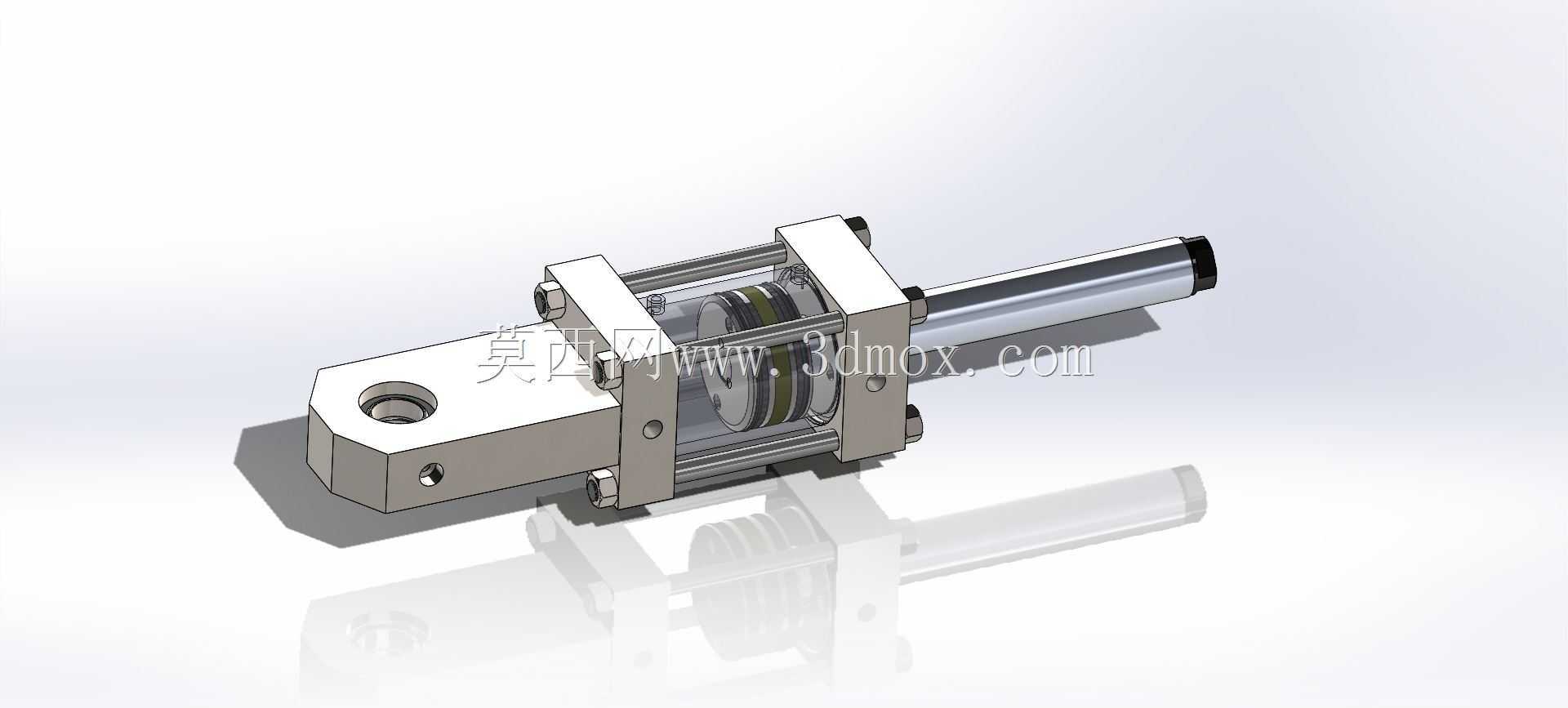

透明可视结构活塞式液压缸三维设计

　　这款活塞式液压执行元件的三维结构设计，核心围绕液压系统直线往复动作的实际工况需求展开，在常规活塞缸结构基础上做了透明可视化的结构处理，能够直观呈现内部活塞、密封件、活塞杆的装配关系与运动逻辑，既可以作为液压原理教学的具象演示载体，也能为非标液压系统的选型、结构校核提供直观的三维参考。从实际应用场景来看，这类带透明观察段的活塞缸结构，常被用在液压试验台、教学实训设备、小型自动化液压工作站中，相比全金属封闭结构的常规油缸，能够直接观察活塞运行位置、密封件贴合状态、内部油液流动状态，在设备调试、故障排查、原理演示环节能够大幅降低观察成本，无需额外加装位移传感器或者拆检结构就能掌握内部运行状态。从功能特性上看，

　　该结构保留了常规双作用活塞缸的核心功能，两端油口分别进油时可推动活塞杆完成伸出、缩回动作，前端带铰接安装耳座，能够适配摆动式安装场景，活塞杆端部做了光轴配合段设计，可根据实际负载需求加装连接法兰、铰接接头或者负载连接块，适配不同的安装连接需求。设计思路上，整体采用拉杆式缸体结构，四根周向布置的拉杆将前端盖、缸筒段、后端盖拉紧固定，其中缸筒中段采用透明高强度工程材质替代金属缸筒，既保证了足够的耐压强度满足低压液压回路的使用需求，又能实现内部结构的可视化；活塞部分采用双密封槽设计，分别安装孔用密封圈与导向环，既保证活塞与缸筒内壁的密封性能，避免高低压腔窜油，又能为活塞提供足够的径向支撑，避免活塞运行过程中出现偏磨卡滞；

　　活塞杆与活塞的连接采用同轴定位台阶加锁紧结构，保证活塞杆与活塞的同轴度，降低活塞杆伸出时的径向跳动，前端盖处设置杆用密封圈与防尘圈，既防止内部油液外漏，又能阻挡外部灰尘、杂质进入缸体内部划伤密封件与活塞杆表面。从外形尺寸与安装边界来看，整体结构沿活塞杆轴向布置，前端铰接耳座的销孔中心为安装定位基准，耳座上的销孔为通孔设计，可适配对应直径的铰接销轴完成缸体尾部的固定；缸体整体截面为方形，四根拉杆布置在方形截面的四个角点，相比圆形截面缸体，方形结构在安装时更容易做周向定位，避免缸体在受力时出现周向转动；活塞杆伸出端的直径与行程做了匹配设计，伸出最大长度时活塞仍保留足够的导向长度，不会出现活塞脱出缸筒的问题，

　　缩回状态下活塞杆端部不会与后端盖发生碰撞，预留了足够的缓冲间隙。在结构细节处理上，各零件的倒角、退刀槽都按照机械加工的实际工艺要求做了还原，密封槽的尺寸公差符合液压密封件的安装标准，拉杆的螺纹长度满足锁紧扭矩的需求，同时不会出现螺纹过长干涉其他零件装配的问题；透明缸筒段与前后金属端盖的配合处设置了径向密封圈，保证结合面的密封性能，避免油液从透明段与金属端盖的结合面渗漏。这类结构的设计，既满足了液压执行元件的基本功能需求，又通过透明结构的设计解决了常规油缸内部状态不可视的痛点，在教学演示、试验验证场景下有很强的实用性，建模过程中对各零件的装配关系、配合公差都做了符合工程实际的还原，能够直接用于装配干涉检查、运动仿真验证，也能作为同类结构设计的参考蓝本，帮助设计人员快速完成类似可视化液压元件的结构迭代，减少重复建模的工作量。
