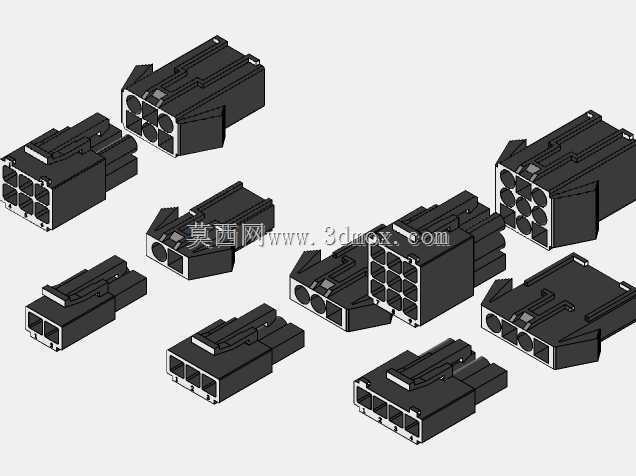

莫仕多端口矩形电连接器结构设计

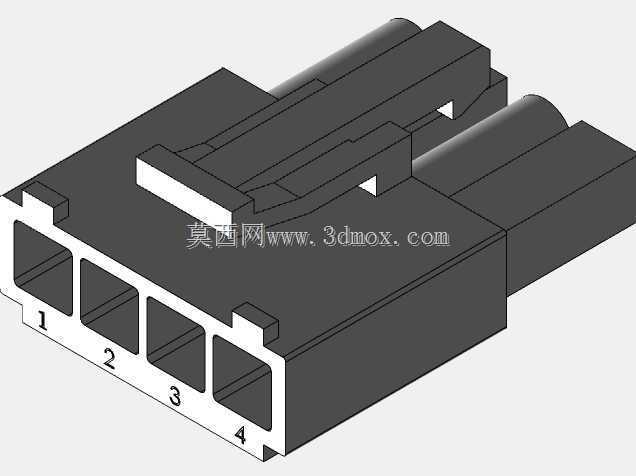

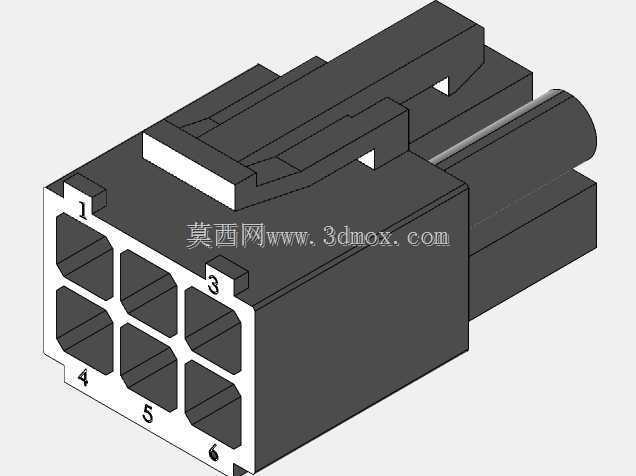

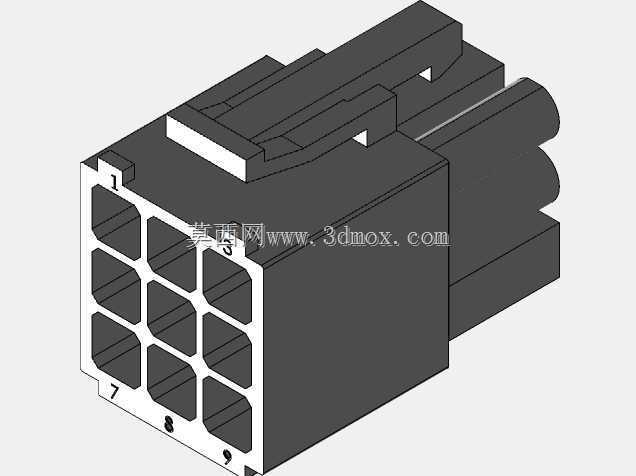

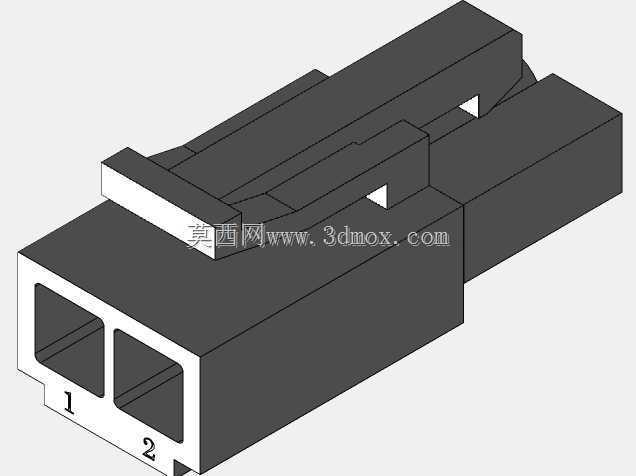

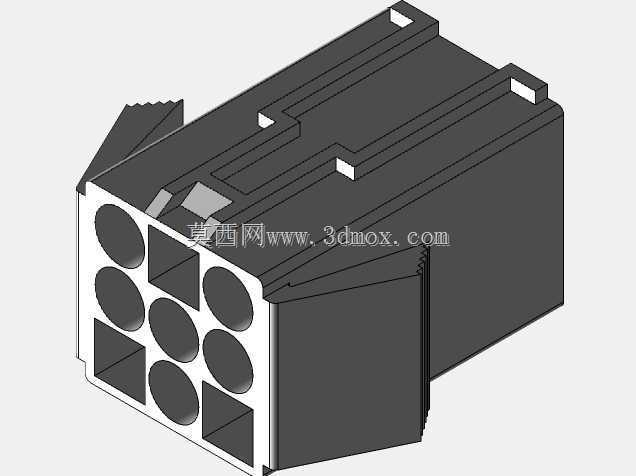

　　这款多端口矩形电连接器，是工业传感信号回路、低压控制回路里常用的接插部件，日常在仪器仪表内部信号转接、分布式传感器组网接线、小型工控设备IO端口扩展场景里十分常见，主要承担多回路电信号的稳定导通、接插端机械定位、接线端防护限位的作用，相比单路接线端子，它能一次性完成多路信号的对接，大幅减少设备装配时的接线工时，也能降低零散接线带来的错接、松脱风险。从结构设计逻辑来看，这款连接器采用了全塑壳体的主体方案，壳体选用的是常用的工程塑料材质，兼顾绝缘性能与接插过程中的抗形变能力，壳体两侧设计了带锯齿结构的弹性锁止臂，当公母端对插到位时，锁止臂会自动卡入对接端的限位卡槽内，不需要额外加装固定件就能避免设备运行过程中受振动、拉扯导致的接插松脱，

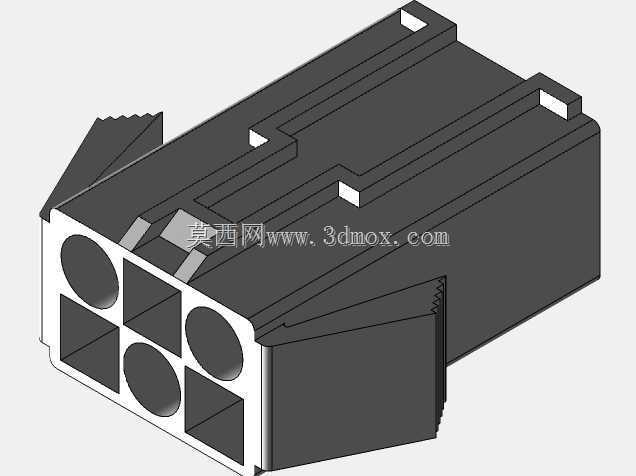

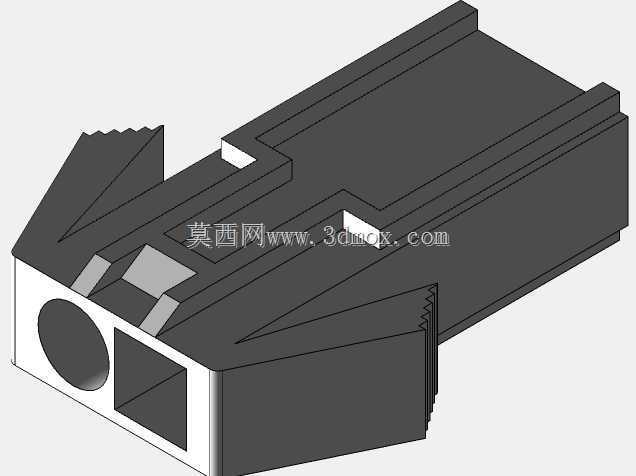

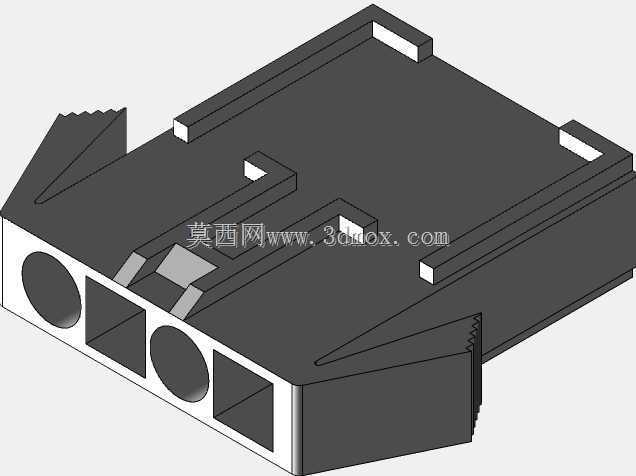

　　在有持续振动的设备舱内使用时，这种锁止结构能有效提升连接可靠性。壳体上表面设计了多道凸起的定位筋条，一方面是在注塑成型时减少壳体平面的翘曲变形，另一方面也能在多组连接器并排安装时起到相邻部件的隔挡作用，避免接插时对位偏移，同时筋条也增加了壳体的结构强度，减少插拔过程中壳体开裂的概率。端口布局上，这款连接器设置了两种不同规格的接插孔位，大直径圆孔对应大线径的电源或者大电流信号回路，方形孔对应小线径的传感信号、控制信号回路，不同规格的孔位做了差异化的尺寸设计，能从物理层面避免错插问题，装配时不需要额外做线序标识的反复核对，只要孔位匹配就能完成正确对接。安装边界方面，这款连接器属于板端安装类型，

　　壳体底部的定位凸台可以直接卡入PCB板或者安装面板的预开孔内，不需要额外设计复杂的固定结构，整体外轮廓的边角都做了圆弧过渡处理，不会在装配时划伤操作人员或者周边的线材，壳体两侧的锁止臂向外延伸的尺寸控制在合理范围，多组并排安装时不会出现相邻锁止臂干涉的问题，适配常见的工业控制设备内的安装间距要求。从实际使用的角度来说，这类连接器的设计重点从来不是复杂的结构，而是对接插公差、长期使用可靠性的把控，孔位的同轴度、锁止臂的弹性行程、壳体的壁厚均匀性，都会直接影响现场使用的体验，这款模型在结构还原上完整呈现了这类连接器的所有关键特征，包括孔位的倒角、锁止臂的锯齿细节、壳体表面的定位筋结构，不管是做设备内部的布线布局仿真，

　　还是做接插件选型时的装配干涉检查，都能直接复用，不需要再额外做结构补全。在做设备结构设计时，这类连接器的安装空间预留需要注意三个维度的尺寸，首先是对插方向的预留空间，要保证公母端对接时手部操作或者工装操作的空间，其次是锁止臂的按压空间，后期维护拆解时需要按压两侧锁止臂才能拔出连接器，不能在锁止臂外侧布置其他硬质部件，最后是接线端的线材弯曲半径预留，避免线材弯折角度过大导致的线芯断裂或者接触不良。
