多联式贯通型塑料接线端子结构

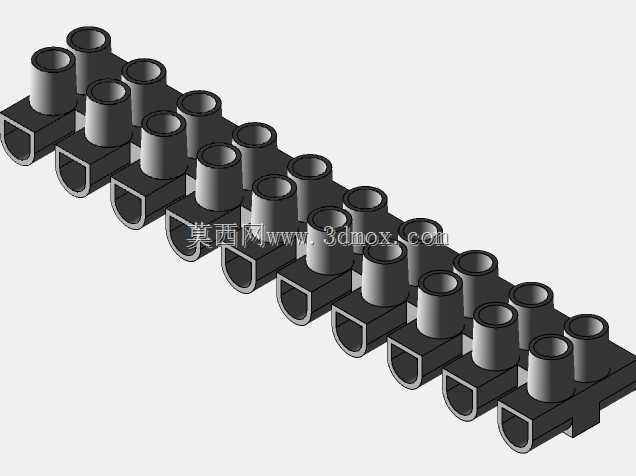

　　这款多联贯通式塑料接线端子，是低压电气回路里做导线接续的常用基础配件，日常在低压控制柜、传感器接线分线、小型设备内部布线场景里随处可见，核心作用是实现多根导线的可靠压接与绝缘隔离，避免导线直接铰接带来的接触不良、绝缘破损、短路拉弧等问题。从结构设计来看，整体采用一体化联排注塑成型的基座，每一个单元都设置了上部的圆筒形导线插入口，以及下部的U型贯通走线槽，相邻单元之间通过塑料筋位做物理分隔，既保证了极间的绝缘距离，也让整排端子的结构强度得到提升，不会因为单孔接线受力就出现相邻单元变形的问题。上部的圆筒形腔体是用来放置压线金属件的，导线从端口插入后，通过拧紧压线螺钉就能把导线线芯牢牢压在金属导电件上，

　　下部的U型槽一方面可以给导线插入做导向，避免硬线插入时戳到塑料基座内壁造成毛刺卡滞，另一方面也能在端子排安装后，给走线留出足够的空间，不会出现导线被基座棱边割破绝缘层的隐患。设计时特意把每个接线单元的间距做了统一标准化处理，适配常规的端子排安装导轨尺寸，整排可以直接卡装在标准DIN导轨上，也可以根据实际需要的回路数，沿着单元之间的连接筋裁切，拆分出2联、3联等不同回路数的端子段，不用额外开模就能适配不同接线点位的需求，大幅提升了配件的通用性。从安装边界来看，单个接线单元的圆筒内径适配6A额定电流对应的导线线径，也就是常规的0.5-1平方毫米多股铜芯线或者单股硬线，插线深度做了限位设计，导线插入到腔体底部后刚好能被压线螺钉完全压住，

　　不会出现线芯插入过短压接不牢、或者插入过长顶到相邻回路的问题。塑料基座选用的是具备一定阻燃性能的绝缘工程塑料，表面做了哑光处理，注塑时的进胶点设置在端子排的底部非外观面，不会影响上部接线操作的平整度，每个圆筒端口都做了小的倒角导向，导线插入时不会被端口的飞边刮伤绝缘皮。在实际设备布线应用里，这类塑料端子常用来做传感器信号线的分线接续、控制柜内弱电回路的端子转接、小型机电设备的电源进线分接，相比螺丝直接压接导线的方式，这种带塑料绝缘基座的端子排能把带电的导电件完全封闭在绝缘腔体内，即使设备运行过程中有震动，也不会出现导线松脱后碰到相邻金属件造成短路的问题。设计建模的时候，特意把每个单元的结构做了阵列化处理，保证所有接线孔的同轴度、

　　相邻单元的间距公差控制在合理范围内，不会出现安装到导轨上后孔位错位、压线螺钉无法对准导线的问题，基座底部的安装卡扣结构也做了适度的圆角过渡，卡装到导轨上时不需要太大的按压力就能卡紧，拆卸时用一字螺丝刀撬动卡扣就能轻松取下，不会因为塑料材质太脆造成卡扣断裂。另外，端子排的整体高度做了优化，不会因为高度过高导致柜内布线时和其他元器件产生干涉，上部的压线螺钉沉孔深度也做了匹配，螺钉拧紧后不会高出塑料基座的上平面，避免相邻端子接线时螺丝刀误碰到已经接好的带电螺钉。在一些户外小型传感设备的接线场景里，这种塑料端子的绝缘材质还能起到一定的防潮隔尘作用，只要配合对应的接线盒使用，就能满足常规户外环境的接线绝缘要求，相比陶瓷端子来说，塑料材质的抗震性能更好，设备运输或者运行过程中的震动不会造成基座碎裂，整体的耐用性更适合工业现场的复杂使用环境。
