圆角款铝型材端面封盖结构设计

　　在工业铝型材搭建的框架、设备护罩、传感器安装支架、流水线工位台等场景中，型材端面的处理一直是容易被忽略但直接影响成品完成度与使用安全性的细节。这款铝型材端盖，就是针对常规圆角铝型材的端面封堵需求设计的配套结构件。从实际使用场景来看，这类端盖首先承担的是端面防护作用：工业铝型材的截面带有安装槽孔，裸露的端面不仅容易积灰、落入加工碎屑，在设备运维、人员操作过程中，型材切割后的锐边也存在剐蹭线缆、划伤操作人员的风险，安装端盖后可以完全封闭型材截面，避免杂物进入型材内腔，同时消除端面锐边的安全隐患。其次在外观层面，统一安装端盖的铝型材框架整体观感更整洁，不会出现截面参差不齐、槽孔外露的杂乱感，在传感器安装支架、检测设备外罩这类对外观整洁度有一定要求的应用场景中，端盖是提升成品质感的低成本配套件。

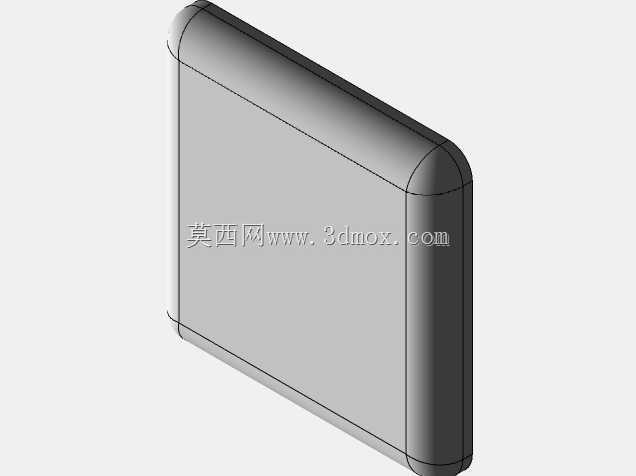

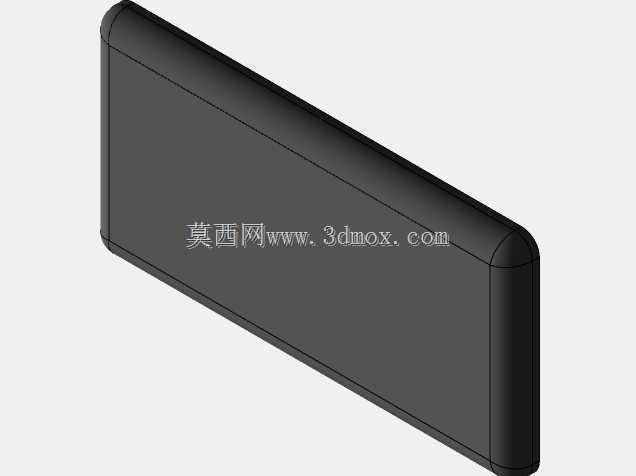

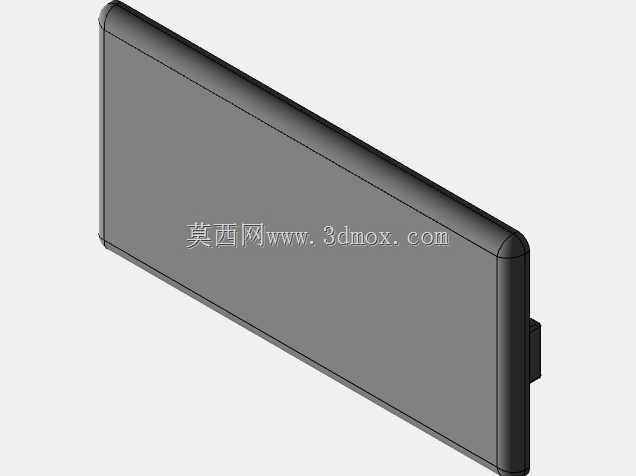

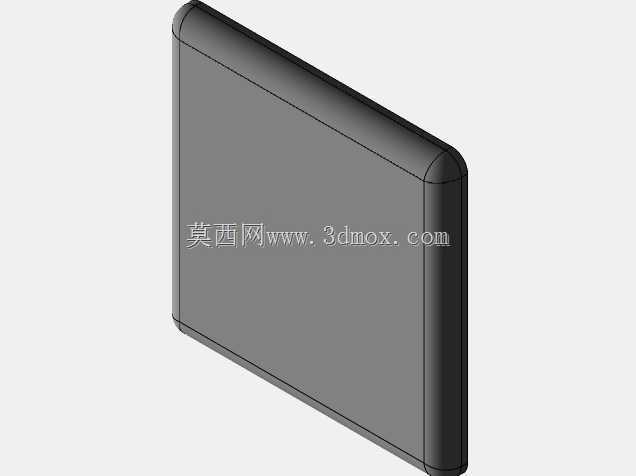

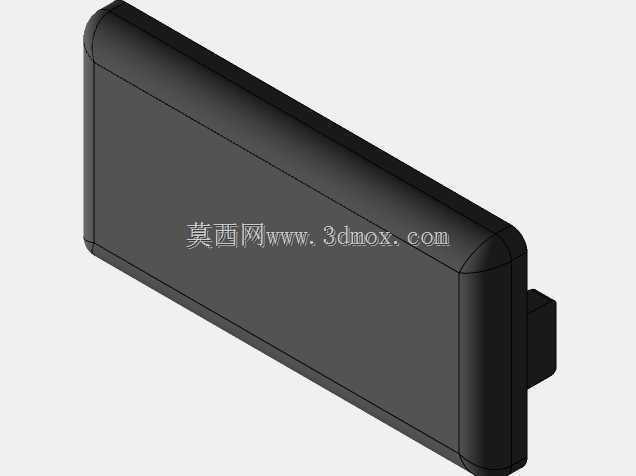

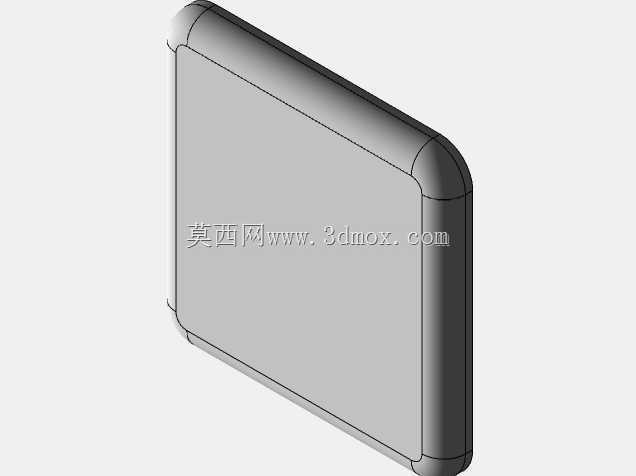

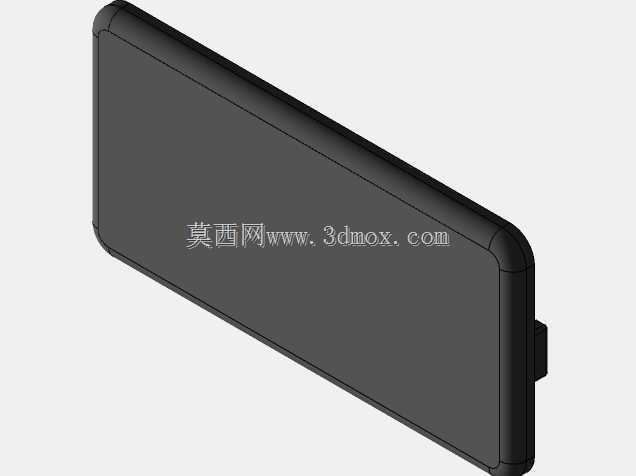

　　从设计思路来看，这款端盖采用了与型材外轮廓完全匹配的圆角矩形造型，四个边角的圆弧半径与对应规格铝型材的外圆角完全一致，安装后可以和型材外表面实现齐平贴合，不会出现突出台阶或者边缘缝隙过大的问题。端盖的内侧设置有与型材安装槽适配的卡接结构，不需要额外使用螺丝或者粘接剂，安装时只需要对准型材端面按压到位，卡接结构就会卡入型材的槽道内实现固定，日常使用中不会出现松脱掉落的情况，拆卸维护时也可以用平口工具从边缘轻轻撬动即可取下，不会损伤型材表面或者端盖本身。端盖的外表面做了平整化处理，没有多余的凸起或者标识，和型材表面的质感保持统一，部分需要在端面做标识、安装小型提示标签的场景，也可以直接在平整的端盖表面粘贴标识，不需要额外做表面处理。

　　从安装边界与尺寸适配的角度来说，这款端盖的配合尺寸完全对标对应规格的欧标圆角铝型材，卡接结构的尺寸公差控制在合理范围内，既不会因为尺寸过紧导致安装时需要大力敲击造成端盖开裂，也不会因为尺寸过松导致安装后存在旷量、容易脱落。端盖的整体厚度控制在较薄的区间，安装后不会在型材端面突出过多，不会影响框架整体的安装尺寸，在多段型材拼接、型材端面需要和其他板材或者配件贴合的场景中，薄型设计的端盖不会造成拼接缝隙过大的问题。在实际选型使用时，只需要确认所用铝型材的截面规格、外圆角参数与端盖匹配即可，不需要额外做二次加工，直接按压安装就能达到理想的装配效果。

　　从功能特性上看，这款端盖采用硬质耐磨的工程塑料材质成型，具备一定的抗冲击能力，日常使用中即使受到轻微磕碰也不会出现开裂或者变形的情况，同时材料具备一定的耐油污、耐常见工业清洗剂腐蚀的特性，在工厂车间的复杂环境下长期使用也不会出现快速老化、变色变脆的问题。在涉及传感器安装的铝型材支架应用中，封闭的端盖还可以避免型材内腔的金属碎屑掉落到传感器感应区域，减少传感器误触发的概率，同时也能避免线缆从型材端面滑出被剐蹭破损的风险，间接提升了传感器安装布线的可靠性。在设备护罩类的应用中，端盖封闭型材端面后，也可以避免清洁设备时水渍、清洁液进入型材内腔长期积存造成型材内壁腐蚀的问题，延长铝型材框架的整体使用寿命。

　　在实际结构设计工作中，这类配套小零件的设计往往最考验对实际装配场景的理解，很多设计人员在做铝型材框架设计时容易忽略端盖的匹配性，随便选用尺寸接近的端盖，最后装配时出现缝隙过大、安装不牢、突出端面影响其他配件安装的问题。这款端盖的设计完全从实际装配需求出发，所有配合尺寸都对标通用铝型材的标准参数，卡接结构的位置和尺寸经过多轮装配验证，确保普通操作人员不需要专用工具就能快速完成安装，同时长期使用的可靠性也能满足工业场景的要求。不管是小型的传感器安装支架，还是大型的流水线设备框架、设备安全护罩，这款端盖都能作为标准配套件使用，不需要单独开模或者定制加工，能够有效缩短设计选型的周期，降低整体的配件采购成本。
