方管拼接双仓金属支撑框架结构

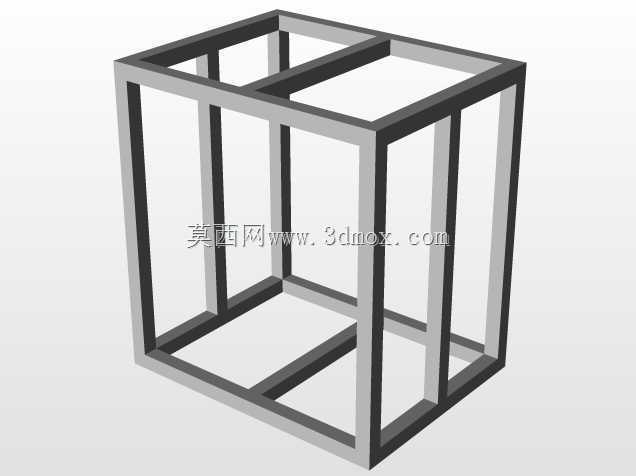

　　这类方管拼接的金属框架，在工业现场多作为小型设备的承载基座、防护外框或是独立功能仓的支撑主体使用，常见于实验室检测设备、小型传感检测单元、桌面型工业装置的主体承载部分，区别于厚重的铸焊机架，这类框架自重更轻，加工周期短，后期改型调整的灵活度更高。从结构设计逻辑来看，整体采用等截面矩形金属管材拼接，框架的外轮廓为规整立方体形态，内部通过一根横向布置的同规格管材将内部空间分隔为两个独立仓室，可分别容纳不同的功能模块，比如一侧布置传感检测元件，另一侧布置接线端子或是小型动力单元，避免不同功能组件的安装干涉，也方便后期分仓维护。框架的所有拼接节点均采用直角对接形式，管材端面切割精度直接决定拼接后的整体形位公差，

　　实际加工中需要保证每根管材的下料长度误差控制在0.2mm以内，端面垂直度误差不超过0.1mm，避免拼接后出现框架扭曲、对角尺寸偏差过大的问题，焊接时需要采用对称点焊定位后再满焊的工艺，减少焊接热变形带来的整体尺寸偏移。从安装边界来看，框架底部的四根边管可作为安装基准面，可通过底部打孔配合膨胀螺栓固定在地面，或是通过脚轮安装孔连接万向脚轮做成可移动设备架，框架顶部的边管可用于安装台面、防护面板或是上盖组件，侧面的四根竖管可作为侧板、检修门的安装固定基础，预留的安装空间可根据实际搭载的设备尺寸调整面板固定孔位，不需要额外改动主体框架结构。在实际使用场景中，这类框架的承载能力主要由管材的壁厚和截面尺寸决定，

　　常规选用2020mm到4040mm规格的矩形管，壁厚1.2mm到2mm即可满足小型桌面设备的承载需求，若用于承载较重的动力单元，可适当加大管材截面或是增加内部斜撑加强结构，当前展示的框架未设置斜撑，说明其设计定位为轻载承载场景，主要用于固定轻量化的电子元件、传感组件类负载，整体结构的抗扭性能可满足常规室内工业环境的使用要求，不会因为日常的操作震动、设备运行微动出现结构松动。设计过程中需要提前考虑管材的焊缝处理，所有外露焊缝需要打磨平整，避免后期安装面板时出现缝隙不均的问题，框架整体焊接完成后需要做表面处理，可根据使用环境选择喷塑、镀锌或是喷漆工艺，提升框架的防锈抗腐蚀能力，延长在潮湿车间或是户外临时场景的使用寿命。

　　另外框架的内部分隔管位置并非固定值，实际设计时可根据两个仓室需要容纳的组件尺寸灵活调整分隔位置，不需要拘泥于等分布置，比如当一侧需要安装尺寸较大的传感器模块时，可将分隔管向另一侧偏移，保证大尺寸组件的安装空间充足，同时分隔管本身也可作为内部组件的安装横梁，可在分隔管上打孔安装走线槽、小型安装板等附件，充分利用框架的结构件拓展安装能力。在三维建模过程中，这类框架需要优先绘制整体的线框骨架，确认每根管材的空间位置和长度后再基于线框生成管材实体，建模时需要提前预留焊接收缩余量，避免实际加工后整体尺寸与设计值出现偏差，同时需要在模型中明确标注所有拼接节点的焊接要求，以及后续表面处理的工艺要求，方便加工端直接参照模型开展生产，减少二维图纸的沟通成本。
