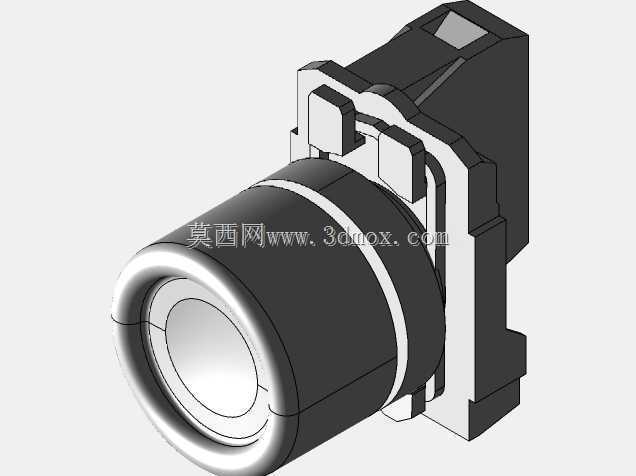

22mm弹簧复位工业控制按钮结构

　　在工业控制回路的实操场景里，这类22毫米安装规格的复位按钮是配电柜、操作台、小型设备控制面板上出现频率极高的操作元件，但凡涉及人工触发的启停、点位确认、模式切换动作，几乎都能看到同规格控件的身影。不同于自锁类按钮需要保持按压后的状态，这款带弹簧复位结构的按钮，在操作人员松开按压端的瞬间就会靠内置弹簧的回弹力回到初始位置，不会持续保持触发状态，非常适合需要点动控制、瞬时信号触发的工位，比如设备调试阶段的寸动操作、安全回路的瞬时确认、生产线的临时触发点位，都需要这类松手即复位的控件来避免误触发后的持续动作风险。从结构设计逻辑来看，这款按钮的整体拆分思路完全贴合现场安装的实际需求，前端的操作头做了圆弧过渡的按压面，

　　既能够保证操作人员按压时的触感，不会因为棱角产生硌手的问题，也能避免日常使用中积灰、残留切削液或者车间油污，圆弧面的液体和杂物会顺着边缘滑落，不会堆积在按压面和安装面板的缝隙里。中部的固定卡扣结构是专门适配22毫米标准安装开孔设计的，安装时不需要额外的固定法兰，只需要将按钮主体从面板正面塞入开好的标准孔内，靠后侧的卡扣卡紧面板背面，再拧紧固定环就能完成安装，整个安装过程不需要复杂工具，在现场布线、面板组装的时候能大幅节省装配时间，卡扣的卡接量做了冗余设计，即便面板厚度在1到6毫米的常见区间内，都能牢固卡紧，不会因为设备运行的振动出现松脱、移位的问题。后侧的接线基座部分做了模块化的卡位设计，

　　可以根据实际的回路需求搭配不同触点数量的触点模块，不管是常开触发还是常闭断开，或者需要同时触发多路信号，都可以通过叠加触点模块来实现，不需要更换整个按钮主体，后期维护的时候如果触点出现烧蚀，只需要单独更换后侧的触点模块就行，不用拆动面板正面的固定结构，维护效率提升非常明显。内置的弹簧复位结构做了居中导向设计，按压的时候不会出现偏卡、涩滞的问题，弹簧的预压量经过匹配，按压力度保持在适合人手操作的区间，既不会因为太轻容易被误碰触发，也不会因为力度太大长时间操作导致手指疲劳，弹簧的材质选用适配工业场景的抗疲劳材料，能够承受百万次级别的反复按压，不会因为长期使用出现复位失效、弹力衰减的问题。从安装边界尺寸来看，

　　这款按钮的前端操作头直径略大于22毫米的安装孔，能够完全盖住开孔边缘的毛刺或者加工瑕疵，不会影响面板的整体美观度，后侧基座的外形尺寸做了紧凑化处理，在面板背后的占用空间很小，即便面板后面布线密集、安装了多个端子排或者其他控件，也不会出现空间干涉的问题，接线端子的位置做了下沉设计，接好的导线不会因为基座和其他部件的挤压出现端子松动、线皮破损的问题。在实际的设备选型过程中，这类22毫米复位按钮是通用性极强的标准控件，不管是小型的单机设备，还是大型的生产线控制柜，只要是需要人工瞬时输入信号的位置，都可以选用这款结构的按钮，其标准化的安装尺寸可以和市面上同规格的各类按钮实现互换，不需要重新加工面板开孔，替换成本极低。建模过程中对各个配合间隙做了精准还原，卡扣的弹性变形量、按钮按压的行程距离、弹簧的压缩空间都按照实际零件的配合公差做了匹配，能够直观展示整个按钮的装配关系和动作原理，不管是用来做面板布局的干涉检查，还是用来做操作回路的原理演示，都能完全贴合实际使用的状态，不会出现建模尺寸和实物偏差导致的布局错误。
