KSS型电缆固定支撑支架结构设计

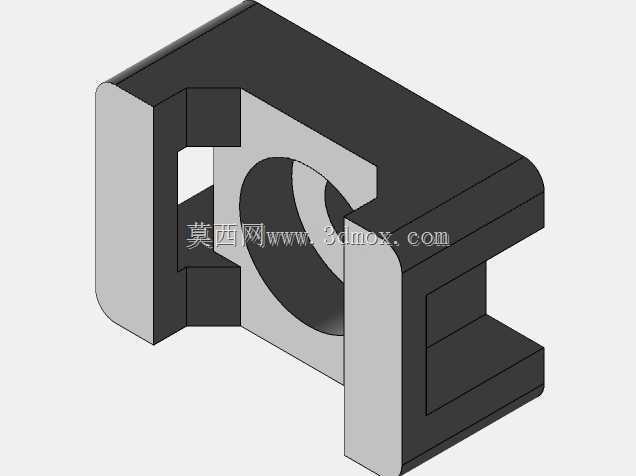

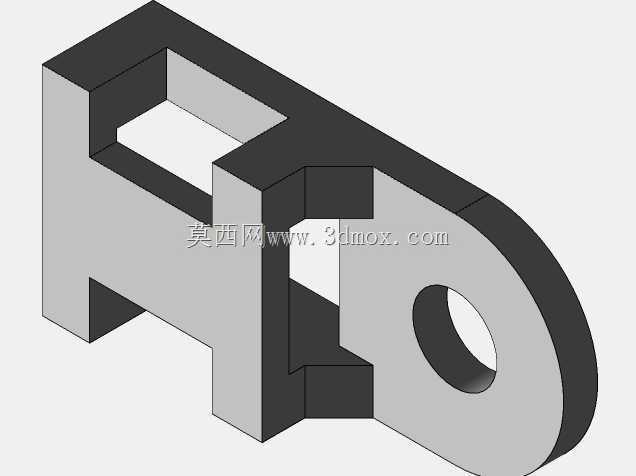

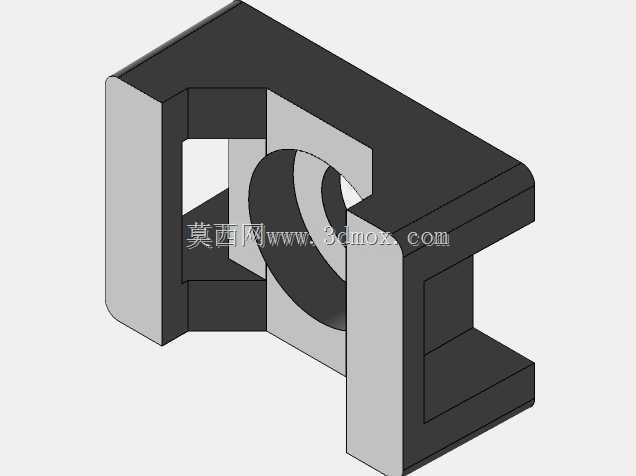

　　在工业设备布线、电控柜内部走线、自动化生产线线缆排布场景中，线缆的有序固定与防护是保障设备长期稳定运行的基础环节，这款KSS电缆支架正是针对这类布线需求设计的支撑固定构件。从结构设计来看，该支架采用一体化块状构型，主体为承托线缆的框型槽体结构，一侧延伸出带圆形安装孔的耳板，整体构型兼顾了线缆承托的稳定性与现场安装的便捷性。框型槽的内部空腔尺寸适配常规中小直径控制电缆、信号线缆的排布需求，槽体的侧壁高度经过合理设计，既能够对放入槽内的线缆形成侧向限位，避免线缆受设备振动影响出现移位、滑脱，又不会过度遮挡线缆，方便后期布线调整与线路检修作业。带安装孔的耳板与主体槽体采用圆弧过渡连接，这种过渡设计能够有效消除直角连接处的应力集中问题，

　　在支架承受线缆重量、受设备运行振动载荷时，避免连接处出现应力断裂风险，提升构件的长期使用可靠性。安装孔的尺寸适配常规规格的螺栓、自攻螺丝安装需求，既可以通过螺栓将支架固定在型材框架、设备安装板的预制螺孔上，也可以配合自攻螺丝在薄板类安装面上完成固定，适配多种现场安装基面条件。从实际使用场景出发，这类支架常应用在机床设备的内部走线排布中，对拖链引出的线缆进行分段固定，避免线缆随设备运动过程中出现过度晃动、与周边金属构件发生摩擦破损；也可在电控柜内部使用，将柜内的控制电缆、通讯线缆分层排布固定，梳理柜内走线走向，避免不同电压等级的线缆混杂缠绕，降低线路干扰风险，同时方便后期线路故障排查与维护作业。在自动化生产线的工位布线场景中，

　　这类支架可以沿生产线型材框架间隔安装，将工位上的传感器线缆、执行器供电线缆有序承托固定，避免线缆垂落影响工位作业，同时防止线缆被工位上的运动部件剐蹭造成损坏。设计过程中，支架的整体外形尺寸经过紧凑化处理，在满足线缆承托空间需求的前提下，尽可能缩小自身的安装占用空间，不会对设备内部其他构件的安装造成干涉，适配设备内部紧凑的安装空间。支架的各棱边均做了小倒角处理，没有尖锐的毛刺棱角，在布线作业过程中不会划伤线缆的外绝缘层，也能避免安装维护人员被棱角划伤，提升作业安全性。槽体的底面为平面结构，与线缆的接触面积更大，能够均匀分散线缆的压力，避免局部压强过大对线缆外护套造成压损，同时平面结构也方便在需要时搭配扎带对槽内线缆进行二次捆扎固定，

　　进一步提升线缆固定的可靠性。耳板上的安装孔与槽体主体的位置经过尺寸校核，当支架通过安装孔完成固定后，槽体的承托面处于水平状态，能够保证线缆排布时顺直无弯折，避免线缆出现过小的弯曲半径，影响线缆的使用寿命与信号传输稳定性。针对不同的安装场景需求，该支架的结构具备良好的拓展性，既可以单个独立使用完成单点位的线缆支撑，也可以多个支架沿走线方向连续排布，形成长距离的线缆支撑通道，适配不同长度的走线需求。在材质适配性上，该结构既可以采用硬质工程塑料注塑成型，应用在对绝缘性能有要求、腐蚀环境的布线场景中，也可以采用铝合金压铸或者钢板冲压焊接成型，应用在对结构强度要求更高、承载线缆重量更大的重载布线场景中，不同材质的成型工艺都能适配该支架的构型，不需要对结构做大幅调整。从安装边界来看，支架固定后，耳板的安装面与槽体承托面的高度差经过精准设计，当支架贴紧安装基面固定时，槽体与安装基面之间预留有微小间隙，既能够避免槽体底部与安装基面之间积存水汽、灰尘，也方便在需要时从槽体底部穿过扎带完成线缆捆扎，提升安装维护的便捷性。
