橱柜用卡接式隐藏安装铰链结构设计

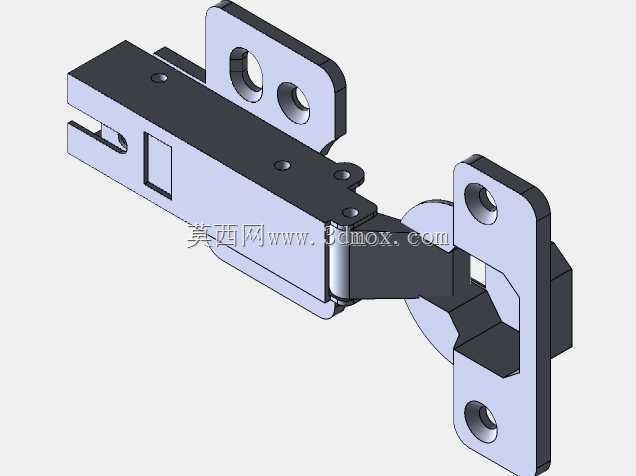

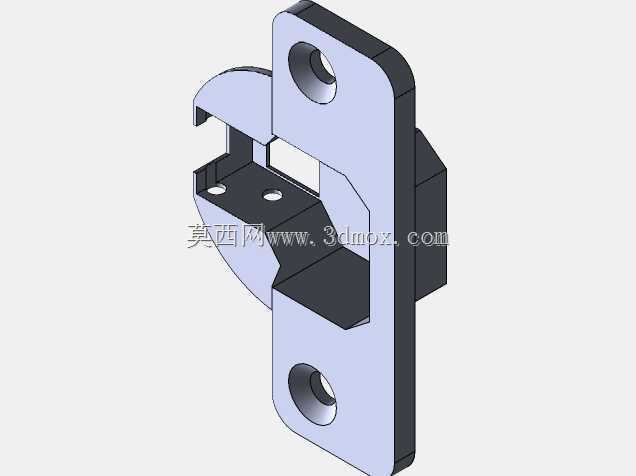

　　日常做家具结构配套设计时，橱柜类产品的柜门连接始终是容易被忽略却直接影响终端使用体验的环节，这款卡接式铰链的结构设计，完全围绕橱柜安装场景的实际痛点做了针对性优化。先从安装边界说起，该铰链的固定基座采用上下对称双安装孔布局，孔位中心距适配常规18mm厚度柜体侧板的安装标准，基座整体外凸尺寸控制在12mm以内，安装后不会与柜体内侧的拉篮、抽屉等活动部件产生运动干涉，适配市面上绝大多数成品橱柜的侧板预留安装空间，不需要额外对柜体板材做裁切扩孔处理。

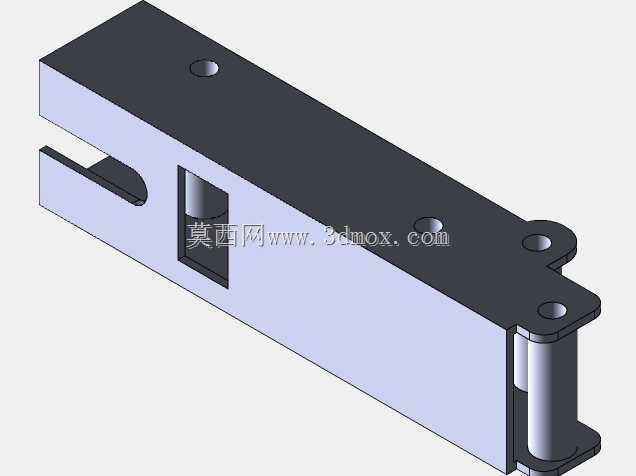

　　从功能特性来看，这款铰链采用卡嵌式锁合结构，区别于传统明装合页的外露转轴设计，其锁合部位做了半包式卡扣结构，柜门关闭时卡扣会自动嵌入基座的卡槽内，实现关门后的自动锁止定位，避免橱柜门因柜体轻微倾斜、开关惯性出现自行弹开的问题。同时卡扣的接触端面做了15度的导向斜角设计，柜门关闭到距离闭合位置10mm左右时，斜角会引导卡扣自动滑入卡槽，不需要用户刻意对准按压，日常使用的容错率更高。

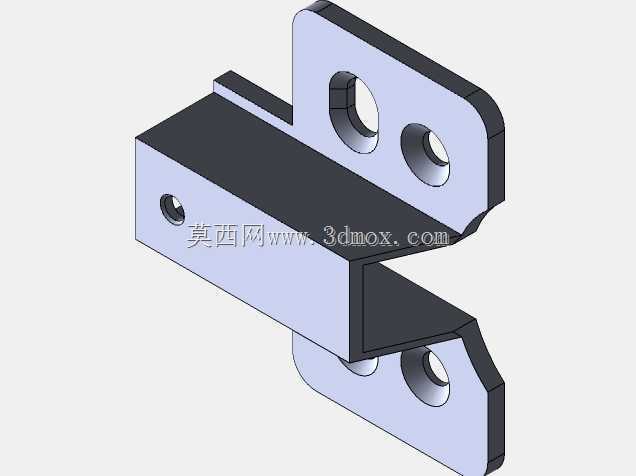

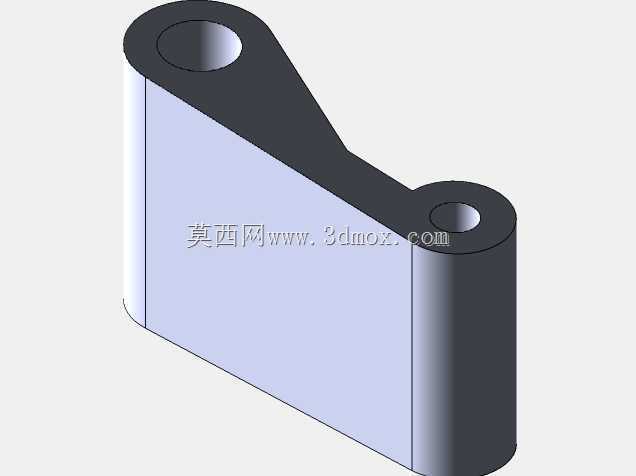

　　设计思路上，这款铰链没有采用复杂的阻尼缓冲外挂结构，而是通过卡扣部位的壁厚优化实现适度的闭合阻尼感，整体零件数量仅为3个，分别是固定基座、活动卡扣、转轴销，没有多余的细小弹簧、塑料阻尼件，一方面降低了长期使用后的零件失效概率，另一方面也减少了生产装配的工序成本。固定基座的安装面做了0.5mm的沉台设计，安装时螺丝头可以完全沉入沉台内，不会出现螺丝头凸起刮蹭柜门背面的问题，活动卡扣与基座的转轴配合间隙控制在0.1mm以内，既保证转动过程无卡滞，也不会因间隙过大出现柜门晃动的情况。

　　实际应用场景中，这款铰链除了适配常规木质橱柜之外，也可用于铝合金框架柜体、储物柜、设备小型检修门的连接固定，其整体采用金属一体冲压成型结构，表面做了镀锌防锈处理，在厨房相对潮湿、多油烟的使用环境下，不会出现生锈、镀层脱落的问题。安装时只需要将基座通过两个自攻螺丝固定在柜体侧板上，活动卡扣部分固定在柜门背面，不需要复杂的定位工装，普通安装工人按照孔位标记即可快速完成装配，单扇柜门的安装时间可以控制在2分钟以内。

　　从运动行程来看，这款铰链的柜门开启角度可以达到95度，完全满足日常取放橱柜内物品的开门角度需求，不会出现开门角度过小导致大尺寸锅具、储物盒无法取出的问题。卡扣与卡槽的配合面做了微小的圆角过渡，长期反复开关过程中不会出现接触面磨损导致锁止松动的问题，按照日常家用橱柜每天开关10次的使用频率计算，其结构寿命可以满足10年以上的使用需求。另外该铰链的整体外形做了圆弧边角处理，没有尖锐的冲压毛边，安装和后续维护过程中不会划伤安装人员或者用户的手部，细节处理完全符合家具五金的安全设计规范。在做三维建模过程中，该结构的所有折弯、冲孔特征都完全匹配常规冲压模具的加工工艺，不需要特殊的成型工序，量产时的加工良率可以控制在98%以上，不存在设计层面的工艺缺陷。
