M5半圆螺母传感器安装基座结构设计

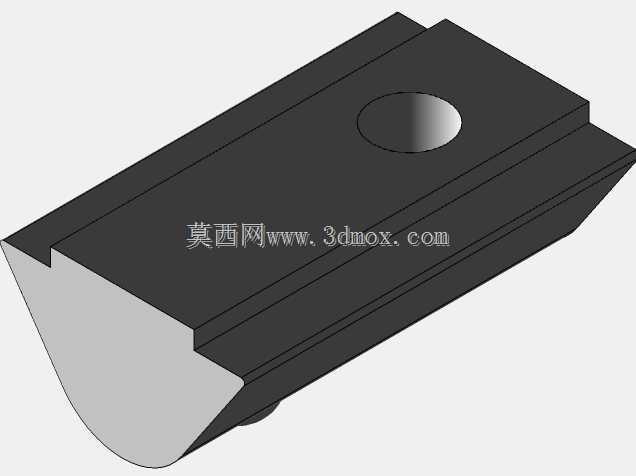

　　在工业传感检测工位的布局搭建中，安装固定件的适配性直接决定了传感器的检测精度与长期运行稳定性，这款M5规格半圆螺母结构的传感安装基座，正是针对紧凑安装空间下的传感器固定需求开发的结构件。日常在自动化产线的物料到位检测、位移传感定位、工件姿态识别这类场景里，经常会遇到安装面空间狭窄、常规方形螺母无法嵌入导轨槽、螺栓锁紧后易松动偏移的问题，这款结构件的半圆弧形侧边设计，刚好能匹配工业铝型材的T型槽、直线导轨的安装卡槽轮廓，安装时无需额外加工适配槽位，直接将半圆侧卡入对应槽道即可完成预定位，省去了现场配做安装孔、打磨适配面的工序。从结构设计逻辑来看，主体采用长方体基座加单侧半圆弧面的构型，上表面预留的沉头安装孔，

　　刚好适配M5规格的锁紧螺栓，沉孔深度经过校核，螺栓锁紧后顶面不会突出基座平面，避免干涉传感器的安装底面，保证传感器与安装面的贴合度，减少检测距离的校准偏差。基座的底部做了微倒角处理，卡入槽道时不会刮伤型材或导轨的表面涂层，同时能降低滑动装配时的摩擦阻力，即便在狭长的安装槽内也能顺畅调整位置，方便现场调试时微调传感器的检测点位。在安装边界尺寸上，基座的整体宽度适配常规20系列、30系列工业铝型材的槽宽，半圆部分的弧度与槽道内壁的圆弧完全贴合，锁紧时受力均匀，不会像普通方形螺母那样出现单点受力导致的槽道变形、螺母偏转问题。基座的厚度经过多场景验证，既保证了足够的锁紧强度，在承受传感器自重加上设备运行产生的振动载荷时不会出现断裂变形，

　　又不会因为厚度过大占用过多的垂直安装空间，在一些设备内部走线密集、安装层间距狭小的区域，也能顺利完成装配。实际应用中，这类安装基座常配合光电传感器、接近开关、微型位移传感器使用，区别于常规的标准螺母，它的平面侧可以直接抵靠传感器的安装耳片，接触面积更大，锁紧后传感器的姿态更稳定，不会因为设备长期运行产生的振动出现检测角度偏移，减少后期运维的校准频次。设计时还考虑了不同材质的适配性，若采用钢制表面发黑处理，可用于焊接工位、冲压设备这类振动较大的重载场景，耐磨性能优异；若采用铝合金阳极氧化处理，则适合3C电子组装产线、食品包装设备这类对安装件重量、防腐性能有要求的场景，不会产生锈渍污染工件。在装配流程上，这款基座不需要额外的辅助固定件，

　　先将其卡入对应安装槽道，滑动到预设的安装点位后，将传感器的安装孔与基座沉孔对齐，穿入M5内六角螺栓逐步锁紧即可，整个装配过程单人即可完成，不需要在型材背面预留螺母操作空间，大幅提升了密集传感工位的装配效率。针对一些需要频繁调整传感器位置的调试场景，这款基座的半圆面与槽道的配合间隙控制在合理范围，松开螺栓后即可顺畅滑动，锁紧后无窜动间隙，反复调整位置也不会出现磨损松动的问题，完全满足产线调试阶段反复校准点位的使用需求。结构上没有多余的冗余设计，所有棱边都做了去毛刺处理，装配时不会划伤操作人员的手部，也不会刮破传感器的连接线缆，细节处理完全符合工业装配的安全要求。
