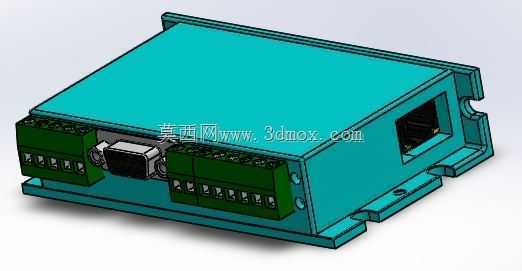

雷赛HBS507步进驱动装置三维结构

　　在自动化设备的运动控制单元搭建过程中，步进驱动是衔接上位控制信号与步进电机执行端的核心部件，这款雷赛HBS507步进驱动的三维结构，完全还原了实物的装配细节与安装边界，能直接用于设备电控柜的布局干涉检查、安装位开孔设计以及线束排布规划。从实际应用场景来看，这类混合伺服步进驱动广泛用在3C装配流水线的点位输送、小型雕刻机的轴系进给、包装设备的送膜切膜工位、非标自动化设备的短距离精准位移机构中，相比开环步进驱动，它自带的编码器反馈接口能有效避免丢步问题，在负载波动不大的中低速运动场景里，性价比远高于常规伺服系统，是很多中小型自动化设备厂商的首选控制部件。

　　从产品功能特性来看，这款驱动的正面预留了USB调试接口，方便现场工程师快速连接上位机配置细分参数、电流参数以及报警阈值，两侧的绿色接线端子排分别对应电源输入、电机相线连接、IO信号输入输出、编码器信号接入，端子的引脚间距、接线槽深度都按照实物1:1还原，建模时特意保留了端子的卡扣结构，方便后续做线束装配模拟时，能准确评估接线操作的空间余量，避免出现柜内布线时端子被其他元器件遮挡、无法顺利插线的问题。驱动侧面的网口是编码器通讯接口，建模时还原了接口的金属屏蔽层结构以及周边的固定螺柱位置，能准确匹配对应的通讯水晶头与屏蔽线的折弯半径。

　　设计思路上，这款驱动的外壳采用一体式拉伸铝壳结构，外壳表面的散热筋做了等距排布，建模时严格按照实物的散热筋高度、间距还原，能在做设备热仿真分析时，准确计算驱动长时间满负载运行时的散热面积，评估电控柜内的通风需求。外壳两侧的安装耳是一体折弯成型的，安装孔的孔径、孔位间距完全符合行业通用的步进驱动安装尺寸规范，安装耳的下沉台阶深度也做了还原，能准确匹配M3沉头螺丝的安装高度，避免螺丝拧紧后突出安装面干涉其他部件。驱动底部的壳体拼接缝、端盖的固定卡扣位置都做了细节还原，方便做整机BOM拆分时，准确统计外壳的加工件数量与装配顺序。

　　外形尺寸与安装边界方面，这款驱动的整体长宽高尺寸按照实物比例还原，安装孔的中心距、壳体的突出部分比如接口的凸起高度、接线端子的突出长度都做了精准建模，在做电控柜布局时，只需要把这个模型导入装配体，就能直接预留出驱动的安装空间，同时要注意驱动上下方需要预留至少20mm的通风间隙，两侧接线位置需要预留至少30mm的线束折弯空间，避免线束过度弯折导致接触不良。驱动的USB接口位置距离安装面的高度也做了准确还原，方便评估调试时USB数据线的插拔空间，不需要额外在电控柜门板上开孔预留调试位，直接在柜内就能完成参数调试操作。另外建模时还原了驱动外壳的接地螺柱位置，能在做电气安全设计时，准确规划接地线缆的走线路径，满足设备的电气安全规范要求。
