定制PICkit2编程器电路板三维结构

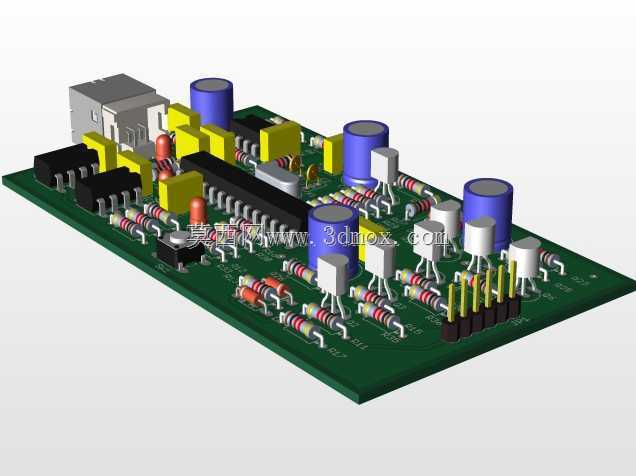

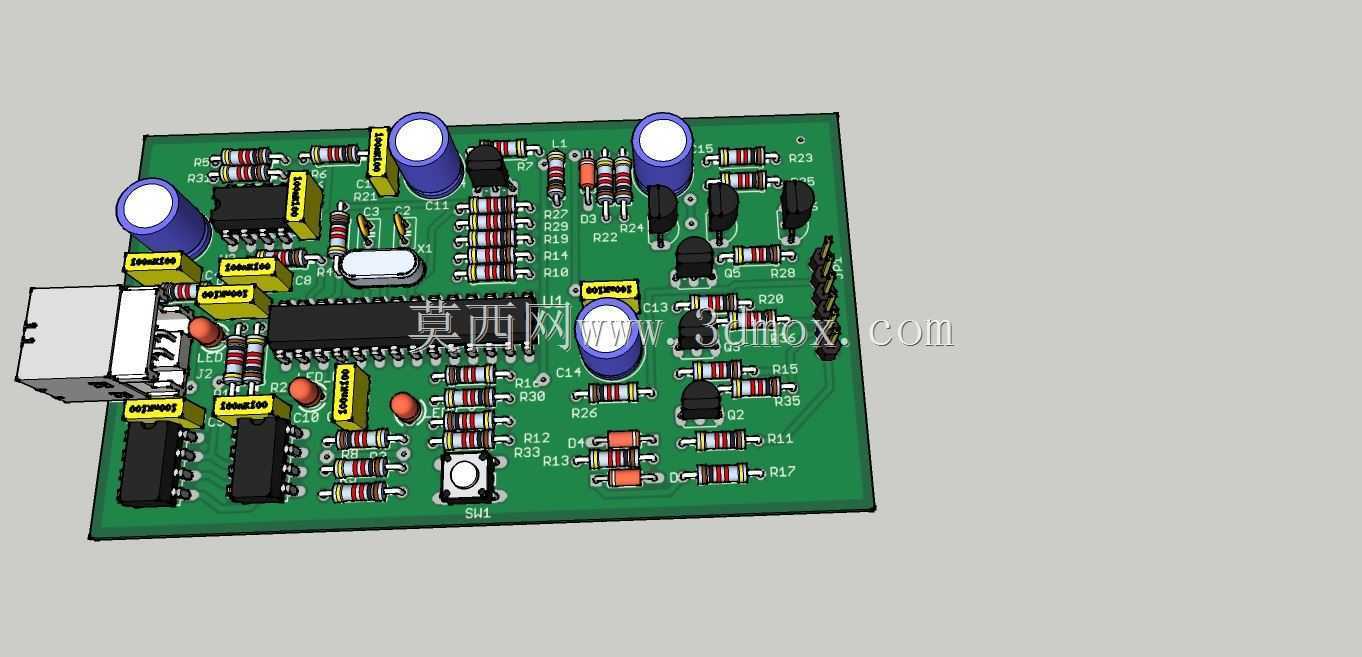

　　这款定制PICkit2编程器的电路板三维结构，还原了单片机开发调试场景下常用烧录工具的硬件布局，可直接用于电子实训装置的结构配套、嵌入式开发教学演示台的部件建模参考。作为PIC系列单片机程序烧写与在线调试的核心硬件，该板卡承担着上位机与目标单片机之间的通讯桥接作用，可实现程序固件烧录、运行状态实时调试、芯片参数读写等实际功能，是嵌入式开发环节中不可或缺的小型硬件工具。

　　从设计思路来看，板卡采用双层FR-4玻纤板基材布局，所有元件排布遵循信号流向优先的原则：USB接口放置在板边侧，方便直接插接数据线完成与上位机的连接，接口旁预留了ESD防护元件的焊位，可降低静电插拔对板上核心芯片的损伤风险；核心主控芯片布置在板卡中部区域，周边均匀排布去耦电容，每个电源引脚对应的去耦电容都尽可能贴近芯片引脚放置，缩短电源回流路径，减少高频信号干扰；编程接口采用多组排针布局，分别对应不同的编程引脚定义，排针旁预留了丝印标识位，方便实际使用时快速对应接线，避免插反造成目标板或编程器损坏。板上的电解电容按照容值大小分区布置，大容量电解电容靠近电源输入侧，承担电源滤波作用，小容量瓷片电容贴近各功能芯片的电源引脚，滤除高频纹波；电阻、二极管等分立元件采用卧式贴装与直插结合的排布方式，既兼顾了手工焊接的可操作性，也控制了板卡的整体厚度。

　　外形尺寸与安装边界方面，板卡整体为矩形结构，长宽尺寸适配常规的透明塑料编程器外壳，板边预留了3个直径3mm的安装孔位，孔位间距匹配通用外壳的固定柱位置，可直接通过M3螺丝完成外壳与板卡的固定，无需额外打孔调整。板上最高元件为顶部的电解电容，高度控制在12mm以内，所有元件的最高高度不超过外壳内部的净空尺寸，避免合壳时出现元件挤压变形的问题；USB接口的金属外壳突出板边2mm，刚好与外壳上的USB开口对齐，插接数据线时不会出现接口卡滞的情况。板卡四角做了R2的圆角处理，避免安装时尖角划伤操作人员或划破外壳内壁，板边与元件焊盘之间预留了2mm的安全距离，防止PCB加工时出现露铜、焊盘脱落等工艺问题。

　　在实际应用场景中，该结构模型可嵌入到嵌入式开发实训台的整体装配模型中，直观展示编程器与实训台、目标单片机板的连接位置关系；也可用于电子类专业教学的三维演示素材，帮助初学者快速理解编程器的硬件构成与元件排布逻辑；对于需要定制改装PICkit2编程器外壳的开发者而言，该模型的尺寸边界与元件位置数据可直接作为外壳设计的参考依据，避免外壳设计时出现与板上元件干涉的问题。建模过程中对每个元件的外形、引脚位置、焊盘尺寸都做了1:1还原，包括板上的轻触按键、LED指示灯、排针排母的高度都按照实际元件尺寸建模，可直接用于结构干涉检查、装配模拟等工程场景，无需额外调整尺寸参数。板上的走线区域虽然未做完全还原，但预留了走线层的厚度空间，可满足后续PCB布线设计的参考需求，对于需要复刻该款定制编程器硬件的开发者来说，该结构模型可直接作为PCB布局的参考底图，缩短硬件设计的前期布局周期。
