工业框架用8080欧标槽铝型材结构

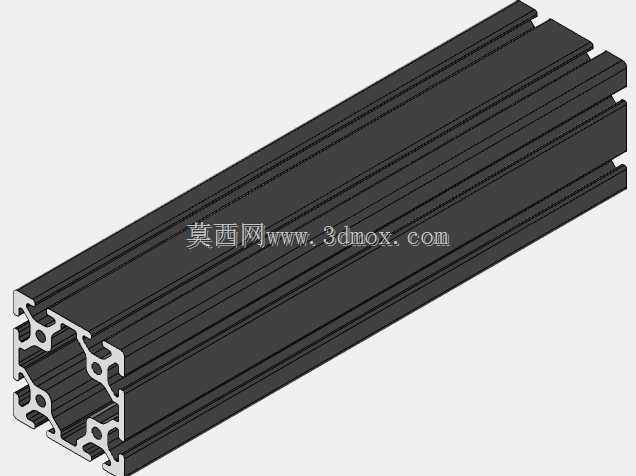

　　在非标自动化设备搭建、工业生产线防护围栏制作、大型检测设备机架焊接替代方案里，80规格的重型铝型材一直是承力段选型的核心选项，这款8080铝型材的截面设计，刚好匹配中等偏重负载的框架搭建需求，不需要额外做焊接预处理，全部采用模块化拼装就能完成整机组装，后期改型调整时只需要拆卸对应紧固件就能完成工位拓展，比传统方管焊接机架的改造成本低六成以上。从截面结构来看，这款型材采用双侧对称槽道设计，四个端面都预留了标准T型槽安装位，槽口尺寸适配行业通用的T型螺栓、法兰螺母，不需要在型材本体上额外打孔攻丝，所有外部附件比如传感器安装支架、防护门板合页、走线槽、拖链固定座都可以直接通过槽内紧固件锁紧，安装位置可以沿着型材长度方向任意调整，

　　不会因为预设孔位偏差导致附件装不上的问题。型材的中间承力筋采用镂空蜂窝状加强结构，不是实心整料挤出，在保证截面抗弯模量满足负载要求的前提下，尽可能降低了型材自身重量，算下来每米重量比同尺寸实心方钢轻75%左右，整机组装完成后设备整体重心更低，移动搬运时不需要额外调用重型吊装设备，两到三个装配工人就能完成中型机架的移位调整。做结构设计选型的时候，首先要算清楚单根型材的支撑跨度，这款8080型材当水平安装作为承载横梁时，支撑跨距控制在1.2米以内时，中部静载承重可以达到每米150公斤不会产生明显挠度变形，如果跨距超过1.5米，就需要在横梁中部增加垂直支撑型材，避免长期负载下型材产生不可逆的弯曲形变。安装边界上要注意，

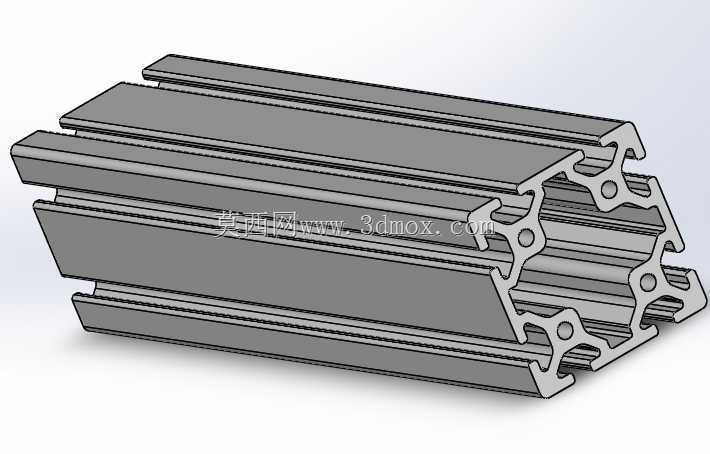

　　型材的端面连接采用标准方形端面连接板，连接板的安装孔位和型材端面的预置中心螺纹孔完全匹配，不需要现场配钻，垂直拼接时两根型材的对接面可以做到完全贴合，拼接后的框架整体形位公差可以控制在每米0.2毫米以内，满足大部分自动化设备的安装基准精度要求。实际应用场景里，这款型材常用来做自动化生产线的主机承重机架、大型工业设备的外围安全防护围栏框架、车间物料周转车的主体承载结构、实验室测试设备的可调式工作台支架，因为铝型材表面是阳极氧化处理，不会像碳钢型材那样容易生锈掉漆，在洁净车间、潮湿的装配环境里也能长期使用，不需要定期做表面防锈维护。设计这款型材的三维模型时，重点还原了截面的所有细节特征，包括T型槽的内倒角、加强筋的过渡圆角、

　　端面的安装沉孔尺寸，所有尺寸都按照行业通用的挤出公差做了预留，导入装配体时不会和配套的角码、螺栓、端盖等标准件产生干涉，结构工程师做方案设计时，可以直接调用这个模型搭建整体框架，不需要重新绘制截面草图，能节省不少前期方案建模的时间。要注意的是，这款型材的槽道是标准欧标槽尺寸，和国标槽的T型螺栓不能通用，选型配套紧固件的时候要对应槽型规格，避免出现螺栓卡不进槽道的问题，另外如果框架需要做接地处理，只需要在型材槽内安装专用的接地弹片，就能实现整段型材的电气连通，不需要额外打磨氧化层做跨接线，装配效率比焊接机架高很多。
