十自由度姿态传感分接电路板结构设计

项目分类:传感器 发布时间:2022-05-03 ID:610476
  • 十自由度姿态传感分接电路板结构设计
  • 十自由度姿态传感分接电路板结构设计

  在多轴运动姿态采集、小型机器人姿态解算、无人机飞控外设扩展这类场景里,分接板的作用从来不是简单的线路转接,而是要在极小的安装空间内完成多组传感信号的规整、引脚定义的统一适配,同时兼顾安装固定的可靠性与接线操作的便利性。这款十自由度分接板的设计,首先围绕多传感融合的接线需求展开,板载集成的姿态传感单元需要同时引出电源、地、I2C通信、同步触发、中断信号等多组引脚,设计时将所有外接引脚统一排布在板边单侧,采用标准2.54mm间距排针接口,既兼容面包板快速搭线验证,也能直接通过杜邦线连接主控板,不需要额外做转接排线。

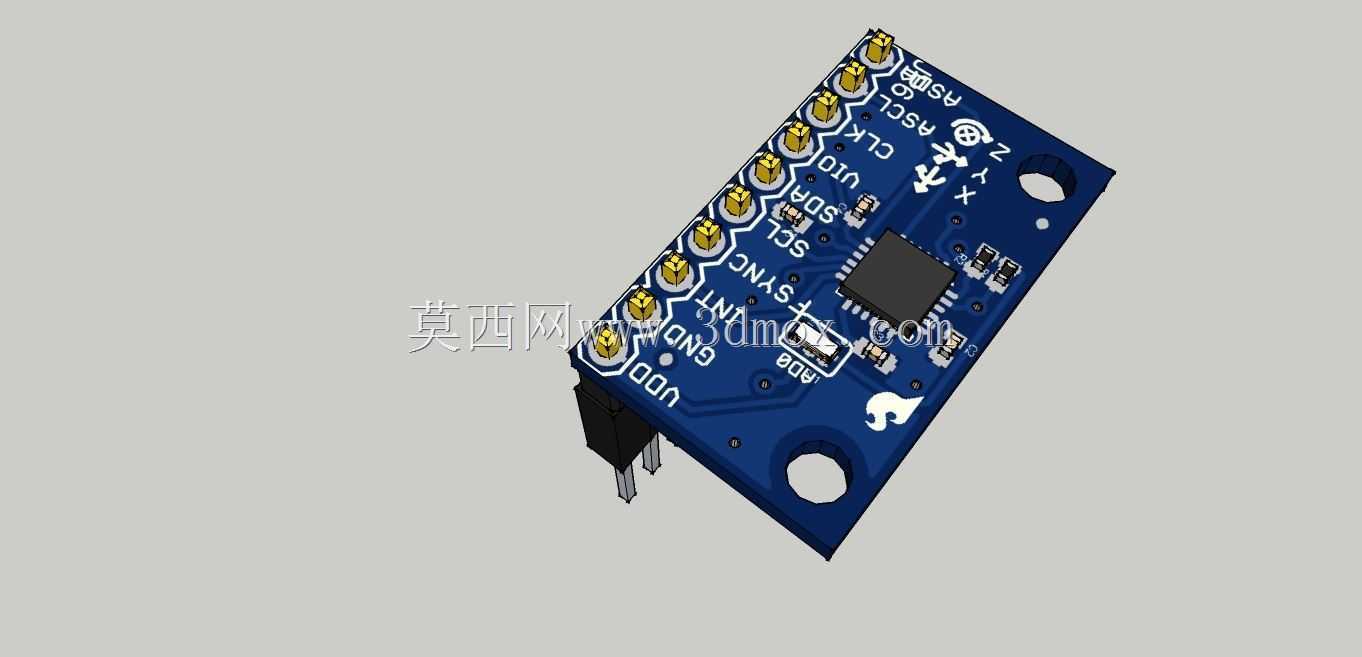

  从安装边界来看,整板采用矩形切角设计,两个对角位置预留了标准安装孔,孔径适配M2规格螺丝,可直接固定在小型设备的安装立柱或者亚克力支架上,安装孔位的间距经过核算,避开了板载核心芯片与外围阻容元件的投影区域,锁付螺丝时不会对板上元器件造成挤压损伤。板边的排针引脚做了丝印标识,每个引脚的功能定义直接印刷在PCB表层,现场接线时不需要额外查阅引脚定义表,能有效降低接错线导致的模块烧毁风险。

  功能层面,这款分接板将十自由度传感所需的三轴加速度、三轴陀螺仪、三轴磁力计、气压计的信号通路全部做了等长处理,高速通信线路的走线避开了板上电源回路的干扰区域,电源入口位置预留了滤波电容的焊位,可根据实际使用场景焊接不同容值的滤波元件,抑制电源纹波对传感采样精度的影响。板上的核心传感芯片采用居中布局,外围的阻容元件围绕芯片就近排布,缩短了高频信号的走线长度,减少信号反射与串扰问题。

  设计过程中充分考虑了实际调试的便利性,板上预留了状态指示灯的焊盘,可焊接贴片LED指示电源状态与数据传输状态,同步信号引脚单独引出,可支持多块同类型分接板的同步采样,满足多节点姿态采集的使用需求。PCB的板厚采用标准1.6mm规格,兼顾结构强度与小型化需求,整板的外形尺寸控制在极小范围内,可直接嵌入到小型穿戴设备、模型车船、教学实验平台的狭小安装空间内,不需要对原有设备的结构做大规模修改。

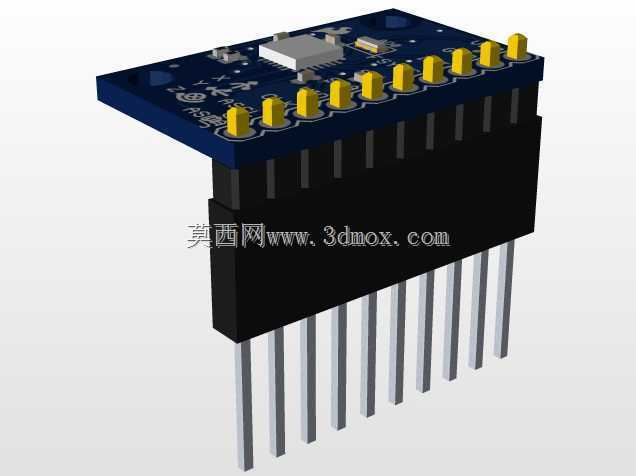

  从实际使用的角度出发,这款分接板的排针采用立式安装设计,接线方向垂直于板面,在多层堆叠安装的场景下,不会和上层或者下层的板卡产生空间干涉,排针的焊接位置做了加宽焊盘处理,能承受多次插拔的外力,不容易出现焊盘脱落的问题。板上的固定孔做了金属化处理,锁付螺丝时可和设备的接地端连通,起到一定的电磁屏蔽作用,提升复杂电磁环境下传感数据的稳定性。

  不同于通用的转接板,这款十自由度分接板在设计时就针对姿态传感的应用场景做了优化,没有预留多余的冗余接口,所有走线与元件布局都服务于传感信号的稳定传输,在极小的空间内完成了十自由度传感信号的分接与规整,既可以作为独立的传感模块直接使用,也可以作为子模块集成到更大的测控系统中,适配教学实验、原型验证、小型智能设备开发等多种场景的使用需求。安装时只需要通过两个M2螺丝将板体固定在安装基准面上,按照丝印标识接好电源与通信线路即可完成硬件搭建,不需要额外做结构定制或者线路改造,能大幅缩短硬件搭建的周期。
