RJ45接口Z28J60A以太网分接转接模块

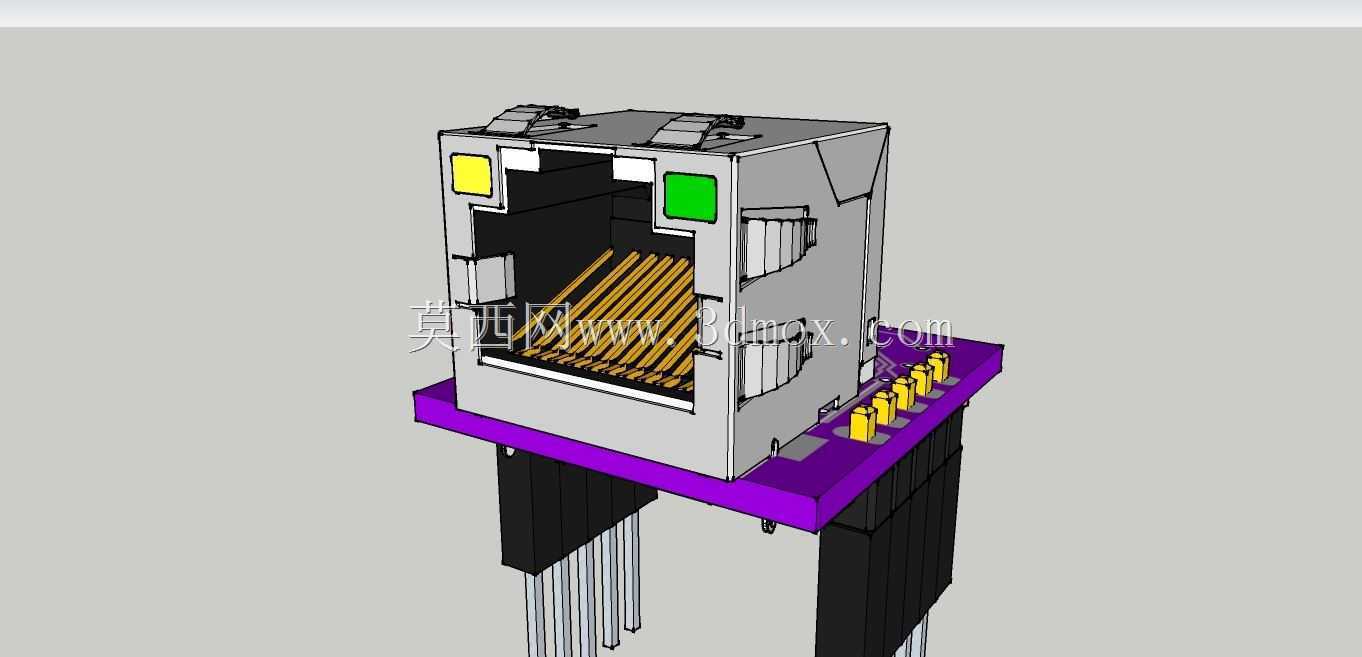

　　这款Z28J60A分接板属于嵌入式网络通讯配套的转接类结构件，核心适配带集成网络变压器的RJ45以太网接口，主要应用在工业传感节点、小型嵌入式控制终端、桌面级物联网采集设备的电路搭建场景中，解决主控板与标准网线接口之间的引脚转接、信号分接需求，避免主控板直接焊接RJ45接口带来的布线空间占用、接口损坏后整体更换成本高的问题。从结构设计来看，整个模块采用分层堆叠的安装逻辑，上层为屏蔽式RJ45接口本体，金属屏蔽壳两侧带弹性卡扣结构，可直接卡入对应设备面板的标准开孔中，接口正面预留黄、绿两个LED指示灯的透光位，分别对应链路连接状态、数据收发状态的指示，接口内部的8P8C接触弹片采用镀金处理，保证多次插拔后的接触可靠性，

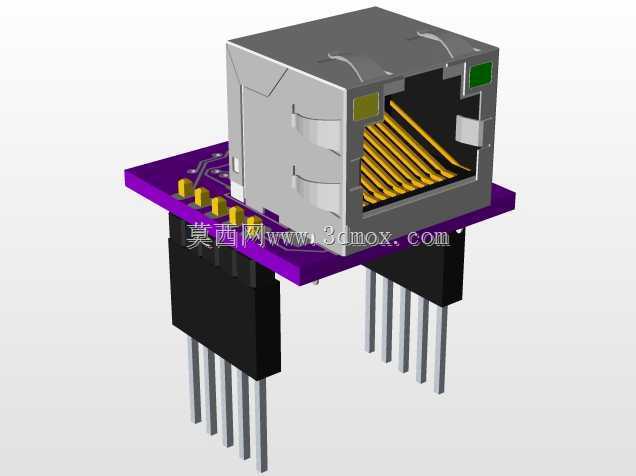

　　降低网络信号传输的接触损耗。下层紫色部分为FR-4材质的转接电路板，板边预留四个定位孔位，可通过铜柱或塑料支撑柱固定在主控板上方，板上除了RJ45接口的焊盘外，还引出四组直插式排针引脚，排针采用2.54mm标准间距，可直接插接到主控板的对应排母上，也可通过杜邦线进行飞线连接，适配不同布线需求的电路场景。安装边界方面，整个模块的总高度控制在35mm以内，其中RJ45接口本体突出转接板上方的高度为22mm，转接板下方预留12mm的排针插合空间，可适配厚度在1.6mm-2.0mm之间的标准PCB主控板，转接板的平面尺寸为42mm*36mm，不会占用过多主控板的布线空间，对于空间紧凑的小型传感采集终端来说，可直接将该模块布置在主控板边缘，

　　接口正对设备外壳的网口开孔位置，无需额外延长线转接。设计过程中重点考虑了工业场景下的抗干扰需求，RJ45接口的金属屏蔽壳直接通过焊盘与转接板的接地层连通，排针引脚中单独引出屏蔽地引脚，可直接连接到主控板的接地网络，降低工业现场电磁干扰对网络信号的影响，同时转接板上的信号走线做了等长处理，保证百兆以太网信号的传输阻抗匹配，减少信号反射导致的丢包问题。实际使用时，该分接板可直接搭配ENC28J60系列以太网控制芯片使用，将芯片引出的SPI通讯引脚、中断引脚通过排针直接连接到主控单片机的对应IO口，无需额外绘制RJ45接口的封装与布线，可大幅缩短小型网络传感设备的开发周期，对于学生课程设计、小型工业控制原型开发、开源硬件项目搭建来说，

　　这类标准化的转接分接模块可直接复用，减少重复的结构与电路设计工作量。结构建模过程中，对RJ45接口的卡扣尺寸、弹片位置、排针间距都做了1:1的还原，可直接用于设备外壳的开孔定位、安装干涉检查，在做整机结构装配时，可直接将该模块模型导入装配体中，核对网口开孔与接口的对位精度，检查排针与主控板焊盘的对齐情况，避免实际打样后出现接口错位、安装干涉的问题。模块两侧的导向卡扣做了0.2mm的拔模斜度处理，装配时可顺利卡入面板开孔，卡扣的卡合量为0.8mm，既保证卡接后的固定强度，又不会因为卡合量过大导致拆卸困难。转接板上的焊盘位置、定位孔孔径都按照实际加工参数做了还原，定位孔孔径为3.2mm，可适配M3规格的固定铜柱，排针的突出长度为11mm，插合到标准排母后的剩余长度可满足焊接固定需求，不会出现引脚过短导致的焊接不牢问题。
