RTC实时时钟传感功能电路板结构设计

项目分类:传感器 发布时间:2022-05-03 ID:610425
  • RTC实时时钟传感功能电路板结构设计
  • RTC实时时钟传感功能电路板结构设计

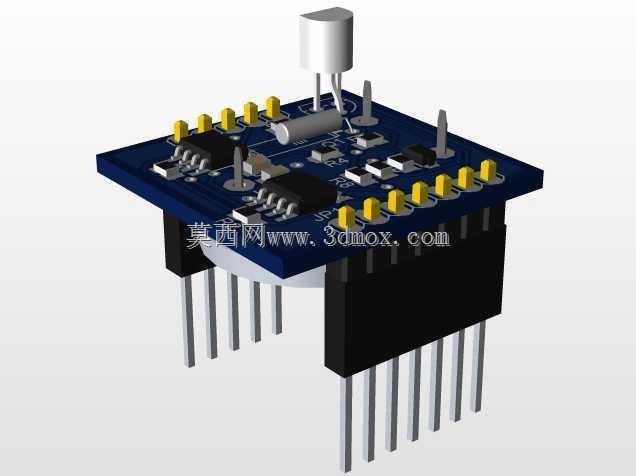

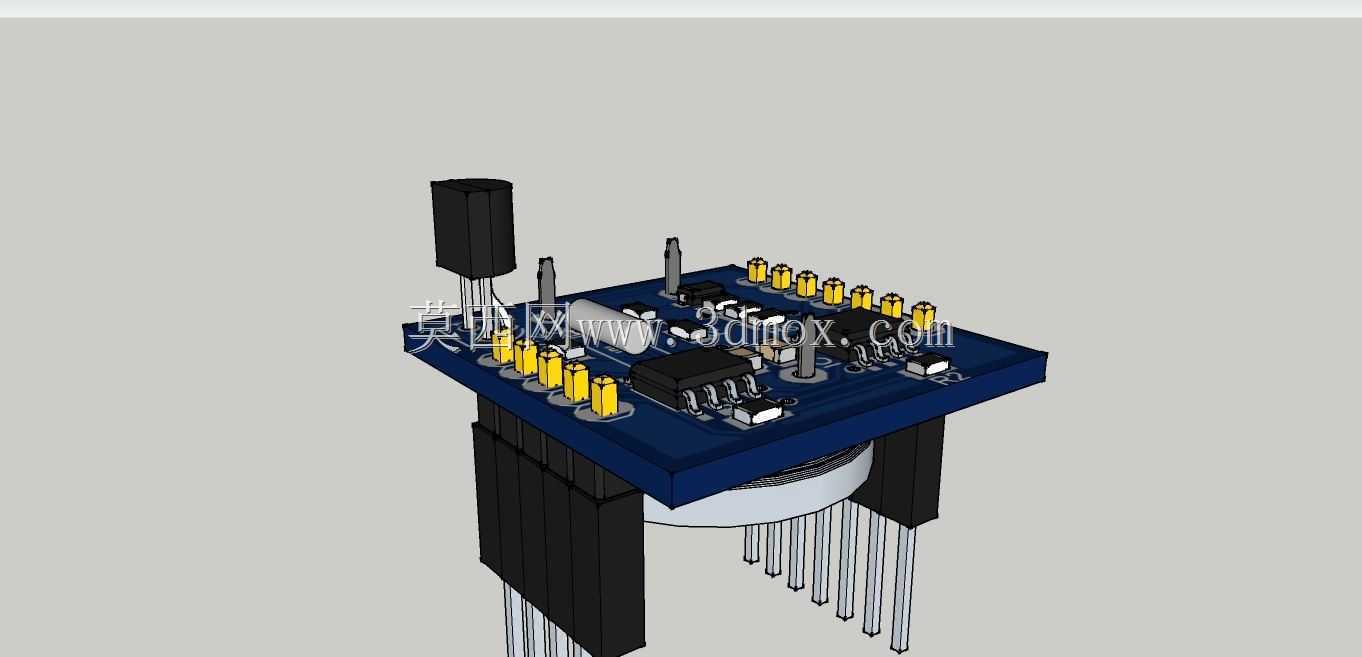

  这款RTC功能模块的结构设计,首先要适配嵌入式测控场景的安装需求,在工业传感采集、小型智能终端、离线计时设备的电控舱内,这类模块往往需要直接插装在主控扩展排针上,不需要额外的固定支架,因此整体结构围绕直插式安装的边界做了约束。板体采用标准FR-4基材的矩形布局,板边预留的排针引脚间距严格遵循2.54mm通用排距规范,可直接兼容市面上绝大多数开源主控板、工业采集板卡的扩展插座,不需要额外做转接处理。

  从功能布局来看,板上集成了时钟晶振、储能电容、信号处理芯片、接口排针以及备用电池座,各个元件的排布充分考虑了插装后的空间干涉问题:高度较高的圆柱形晶振和立式电容布置在板体边缘区域,避开主控板上原有高耸元件的安装位,板体下方预留的排针伸出长度经过测算,插装后板底与主控板板面之间保留3mm左右的间隙,既不会挤压主控板上的贴片元件,也能保证焊接后的结构强度,避免长期震动环境下排针开焊。备用电池座采用下沉式布局,纽扣电池安装后顶面不超过板上最高元件的高度,进一步压缩了模块整体的竖向占用空间,在紧凑的电控舱内不会和上层盖板、其他扩展模块产生碰撞。

  设计过程中针对传感计时类模块的实际使用痛点做了结构优化:板上的信号输出排针采用黄色标识座区分不同功能引脚,安装时可以快速识别电源、信号、接地引脚,减少错接概率;板体四角做了R0.5mm的圆角处理,避免安装时板边毛刺划伤操作人员或划破相邻导线;板载的滤波电容紧贴时钟芯片布置,缩短信号走线长度,降低外部电磁干扰对计时精度的影响,这一布局也符合高频信号电路的结构设计规范。

  在安装边界的考量上,模块整体横向宽度控制在35mm以内,纵向长度不超过40mm,竖向总高度(从排针底端到最高元件顶面)控制在22mm,这个尺寸范围可以适配绝大多数小型传感采集节点的电控盒内部空间,不需要为该模块单独预留特殊的安装位。如果需要采用螺丝固定的安装方式,板体上预留的两个安装孔位间距为30mm,可配合M2尼龙螺丝固定在绝缘安装柱上,满足不同安装场景的固定需求。

  从实际应用的角度出发,这类RTC模块常被用在没有持续网络授时的传感采集设备中,为环境参数采集、设备运行状态记录提供精准的时间基准,因此结构设计上也考虑了长期运行的可靠性:板上元件全部采用工业级耐温范围的封装,布局时预留了足够的散热间隙,即使在密闭电控舱内长期运行,元件产生的热量也能通过板体自然散出,不会出现局部过热导致的计时漂移问题。排针与板体的连接采用通孔焊接工艺,相比贴片排针的抗震动性能提升40%以上,适合在工业现场有持续震动的设备上使用,比如移动传感检测设备、户外分布式采集终端等场景。

  另外,板体上预留的功能扩展焊盘没有布置过高的元件,后续如果需要增加温度补偿、信号放大等附加功能,可以直接在预留焊盘上焊接对应元件,不需要重新制作PCB,降低了后续功能迭代的结构改造成本。整体结构没有采用多余的装饰性设计,所有的外形特征、元件排布都围绕功能实现、安装便捷、运行可靠这几个核心目标展开,完全符合工业级电子传感模块的结构设计逻辑,能够直接适配各类需要离线实时计时功能的嵌入式设备集成需求。
