HIWIN35毫米宽直线钢制导轨结构设计

　　在自动化生产线、数控机床、精密检测设备、工业机器人的直线运动单元搭建中，直线导轨是决定运动精度、负载能力与运行寿命的核心基础部件，这款35毫米宽度的钢制导轨，正是面向中高负载直线传动场景开发的标准导向构件。从实际工程选型的角度来看，35mm规格的导轨属于通用型中负载规格，既不会像20mm及以下的微型导轨那样负载余量不足，无法承载较重的滑台与工装夹具，也不会像45mm、55mm等大规格导轨那样占用过多安装空间、增加整机的材料成本，在锂电设备的模组搬运工位、3C产品的点胶与组装滑台、木工机械的推台导向结构、包装设备的物料移送单元中，这个规格的导轨都有极高的应用占比。

　　这款导轨采用高碳铬轴承钢整体淬火加工，滚道面经过精密磨削处理，表面硬度可以达到HRC58-62，能够长期承受滑块往复运动带来的滚动摩擦，不会在长期交变载荷下出现滚道点蚀、磨损过快的问题。导轨本体的截面为标准矩形结构，底部为平整安装基准面，两侧加工有对称的圆弧滚道，与滑块内部的钢珠形成滚动摩擦副，相比传统的滑动导轨，摩擦阻力可以降低到滑动结构的1/50左右，即使是低速运行状态下也不会出现爬行现象，能够实现微米级的进给精度，这对于需要精密定位的检测、加工场景来说是至关重要的特性。

　　从安装边界的设计细节来看，这款导轨沿长度方向等距加工有沉头安装孔，孔位间距符合HIWIN标准HG系列35规格导轨的安装尺寸规范，安装时可以直接通过内六角螺栓将导轨锁紧在设备安装基准面上，沉头孔的深度经过精确控制，螺栓锁紧后头部不会高出导轨上表面，不会对滑块的往复运动造成干涉。导轨的两端可以根据实际使用需求加工端距，适配不同长度的行程需求，单根导轨的最大拼接长度可以满足长行程设备的使用要求，拼接时通过导轨端部的定位销孔保证拼接处的滚道对齐精度，避免滑块经过拼接位置时出现卡顿、精度跳变的问题。

　　在结构设计的考量上，这款导轨的滚道采用歌德式牙型设计，接触角为45度，能够同时承受径向载荷、反径向载荷以及左右方向的横向载荷，相比单圆弧滚道的导轨，负载能力与抗倾覆力矩性能提升明显，当滑台存在偏载工况时，比如搬运工位的工件重心偏离滑台中心、加工工位的切削力存在侧向分力，这种滚道结构可以保证导轨受力均匀，不会出现局部应力集中导致的导轨变形、精度丧失问题。导轨的安装基准侧加工有精准的定位侧边，安装时可以将该侧边靠紧设备安装台的定位台阶，快速完成导轨的直线度找正，不需要反复调整打表就能达到较高的安装精度，降低现场装配的调试难度。

　　从实际使用的适配性来看，这款35毫米钢制导轨可以搭配同规格的法兰型、方型滑块使用，根据不同的负载需求选择不同预压等级的滑块，轻载高速场景可以选择微预压滑块，运行阻力更小、运行速度更高；重载切削或者高刚性需求场景可以选择中预压或者重预压滑块，提升整体运动副的刚性，减少负载下的弹性变形。导轨的表面经过防锈处理，在常规的工业车间环境下存放与使用，不会轻易出现锈蚀问题，如果是在洁净室、腐蚀环境下使用，还可以根据需求选用不锈钢材质或者特殊表面处理的同规格导轨替换。

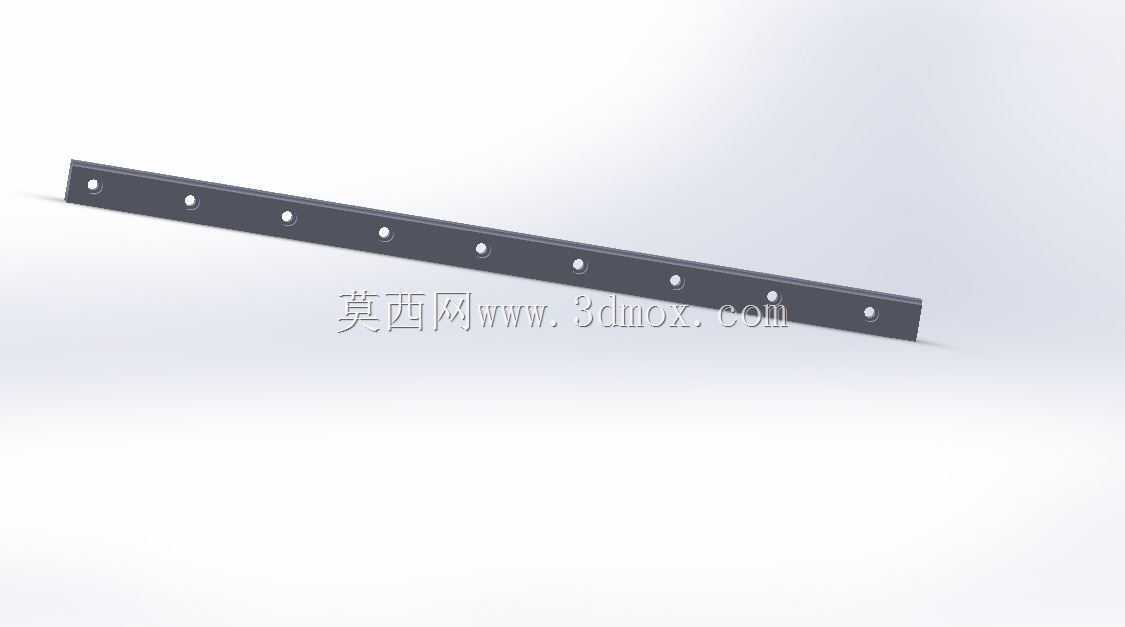

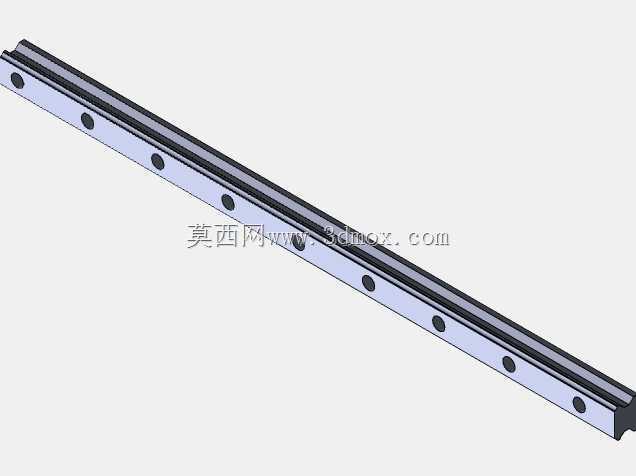

　　在三维建模的细节处理上，这款模型完整还原了导轨的所有安装特征，包括沉头孔的倒角、滚道的圆弧轮廓、端部的倒角处理、安装基准面的平面特征，在进行设备整体装配设计时，可以直接将该导轨模型导入装配体，完成安装孔位的对齐、滑块行程的干涉检查、周边防护结构的空间预留，不需要再手动绘制导轨的三维结构，能够大幅缩短结构设计阶段的建模时间。同时模型的尺寸完全符合实物的实际参数，在进行运动仿真时，可以准确模拟滑块的行程范围、导轨与周边结构的安全间隙，避免实际加工装配时出现结构干涉、行程不足的设计失误。

　　很多结构设计新手在选型导轨时，往往只关注导轨的宽度参数，忽略了安装孔位的尺寸、导轨的总高度、滑块的安装孔距这些细节，导致选型完成后安装台的加工尺寸与导轨不匹配，或者滑块与工装的连接孔位对不上，这款标准规格的导轨模型可以直接作为选型参考，在设计阶段就将所有安装尺寸固化到装配体中，从源头避免这类选型失误。另外在进行长行程设备设计时，可以通过多根导轨拼接的方式满足行程需求，拼接时需要注意相邻两根导轨的接缝位置要错开滑块的长度方向受力位置，避免滑块同时压在两根导轨的接缝处，影响运行平稳性，这些工程细节在三维装配时就可以通过模型提前验证，保证设计方案的可行性。
