Arduino以太网开发控制板三维结构模型

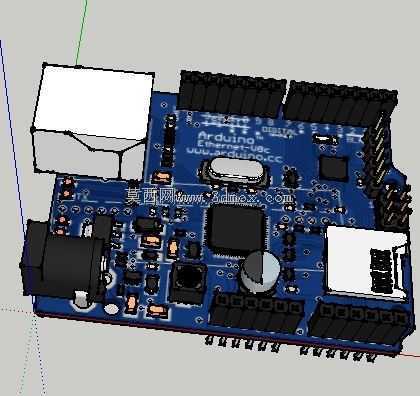

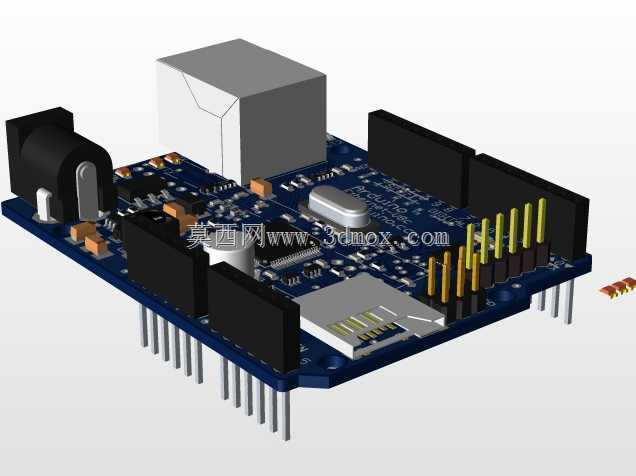

　　这款Arduino以太网控制板的三维结构还原，完全围绕嵌入式开发场景下的硬件集成需求搭建，做结构设计时最先考量的就是创客项目、小型工业测控节点、物联网终端设备里的安装适配问题——很多开发者做智能设备原型时，经常因为板卡尺寸和外壳、导轨安装位不匹配反复返工，这个模型把板上所有元件的占位、高度差都做了精准还原，能直接导入装配环境做干涉检查，不用等拿到实物再调整结构。从实际用途来看，这块板卡本身是带以太网通讯能力的开源控制核心，能直接接入局域网实现数据上传、远程指令接收，常被用在车间环境数据采集节点、小型智能装置的控制核心、教学实验平台搭建里，做结构设计时不能只画个PCB板的轮廓，必须把板上的RJ45网口、DC电源座、排针排母、晶振、

　　主芯片、网络变压器这些元件的实际外形和安装高度都做出来，不然装配时很容易出现外壳和网口干涉、排针和内部结构顶死的问题。设计思路上完全参照实物的堆叠公差做的还原，PCB基板的厚度按照常规1.6mm玻纤板参数设置，板上的黑色排母高度统一按照常用的直插排母尺寸建模，RJ45网口的金属屏蔽壳、塑料卡扣结构都做了细节还原，甚至连网口上的指示灯开孔位置都和实物对齐，方便做外壳开孔时直接参考定位；DC电源座的凸起高度、插针的伸出长度也完全匹配实物，避免设计电源接口让位时出现尺寸偏差。外形尺寸上，板卡整体轮廓和标准Arduino板型的安装孔位完全对齐，四个安装孔的孔径、孔位间距都按照通用M3螺丝安装的标准设置，

　　安装边界上特意留出了排针外侧的操作空间，也就是排针到板边的距离完全参照实物，方便做接线时的手指操作空间预留，也能适配市面上通用的Arduino亚克力外壳、导轨安装支架的尺寸。板上的以太网接口部分做了单独的结构强化示意，因为实际使用中插拔网线时会产生侧向力，模型里把网口的固定焊盘位置、和PCB的连接结构都做了体现，结构设计时可以参考这个位置做内部的支撑筋设计，避免频繁插拔导致网口松脱。主芯片和网络芯片的散热高度也做了精准还原，如果后续要给芯片加散热片，能直接在模型里测量芯片表面到外壳内壁的距离，选配合适高度的散热片，不会出现散热片顶到外壳的问题。板载的复位按键位置也做了准确建模，做外壳时可以直接对应位置开按键孔，

　　不用反复测量按键的中心位置和按压行程。另外板上的USB接口（如果是带USB供电的版本）、电源指示灯的位置都和实物一致，做结构设计时能直接参考这些位置做外壳的开孔、透光件的位置设计，不用再对着实物反复测量尺寸。对于做嵌入式设备结构开发的工程师来说，这个模型最大的价值就是能直接放进总装配里，和外壳、安装支架、外接端子排做配合检查，提前发现尺寸干涉、安装位不匹配的问题，减少打样返工的次数，尤其是做小批量原型验证的时候，精准的板卡模型能大幅缩短结构设计的周期，不用等硬件打样回来再调整外壳尺寸。建模时还考虑了不同使用场景的安装需求，比如要把板卡叠装在其他扩展板上的时候，排针的伸出长度、板间的最小间距都能通过模型直接测量，方便设计支撑柱的高度，保证叠装时两块板之间不会出现元件干涉，尤其是网口这种高度较高的元件，叠装时必须预留足够的空间，模型里的高度参数能直接给叠装设计提供参考。
