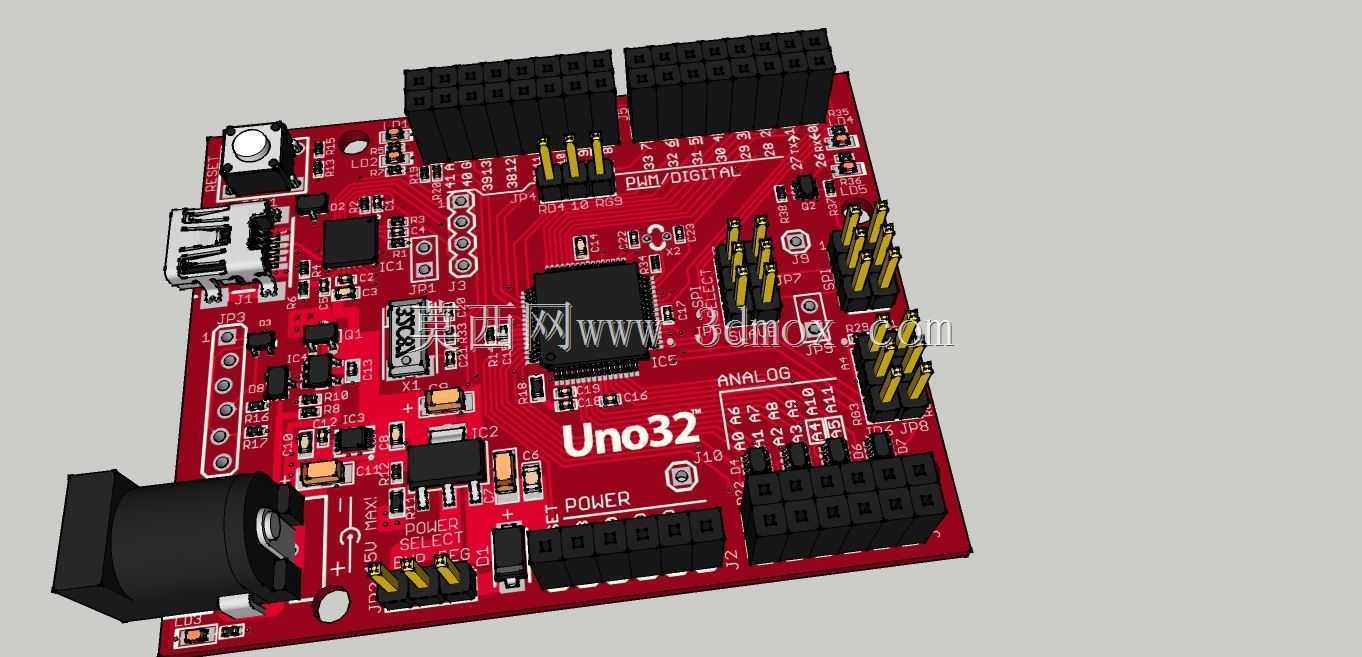

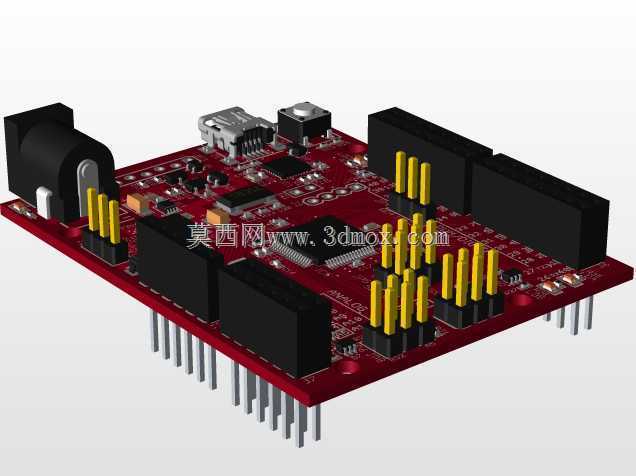

Uno32开源控制开发板结构设计方案

　　在嵌入式开发、小型智能装备原型验证、教学实验平台搭建等场景中，这类控制板是核心的硬件载体，承担着信号采集、逻辑运算、指令输出的核心作用，很多小型自动化装置、创客项目、教学演示设备都会选用这类成熟架构的控制板作为核心控制单元，省去从零搭建核心控制电路的繁琐步骤，缩短项目开发周期。从实际使用的角度看，这款控制板的设计充分考虑了原型开发阶段的接线便利性与扩展兼容性，板载布局完全围绕常用开发需求排布：电源输入接口设置在板边侧方，采用通用的直流 barrel 接口，适配常规7-12V直流电源输入，同时预留USB接口用于程序烧录与串口通讯，满足不同供电与调试场景的需求。板上的排针布局完全兼容主流扩展板的安装尺寸，数字IO口、模拟输入口、

　　电源引脚的排布遵循通用开源硬件的间距规范，各类传感器模块、执行器驱动模块、通讯扩展板都可以直接插接使用，不需要额外做转接板设计，这也是这类控制板能在原型开发领域广泛应用的核心原因之一。从结构设计层面看，整板采用标准的PCB基板设计，板厚遵循常规消费级电子板卡的1.6mm厚度规范，安装孔位设置在板卡四角，孔径适配M3规格的固定螺丝，安装孔中心距经过精准校核，既可以直接固定在通用的项目外壳内，也可以搭配铜柱固定在亚克力、铝合金材质的安装底板上，适配各类原型设备的安装空间要求。板上的元件排布做了充分的电磁兼容考量，电源回路与信号回路分区排布，大电流的电源接口旁预留了滤波电容的安装位置，核心主控芯片布置在板卡中心区域，

　　四周留出足够的散热空间，避免长时间运行时热量堆积影响运行稳定性；高频的晶振元件紧贴主控芯片布置，减少信号传输路径上的干扰，USB接口、复位按键这些需要频繁操作的元件都布置在板边易触碰的位置，实际调试操作时不需要在一堆接线里摸索按键或接口。在功能设计上，板载的电源稳压电路可以将外部输入的直流电压稳定转换为核心芯片与扩展模块需要的3.3V与5V电压，每路电源输出都预留了足够的电流裕量，可同时搭载多个常规传感器模块运行；复位按键、用户自定义按键布置在板边，调试时可以快速完成板卡复位、触发自定义功能的操作；排针的引脚丝印清晰标注在PCB表面，接线时可以快速对应引脚功能，减少接线错误的概率。很多工程人员在做小型智能装置开发时，

　　会先基于这类控制板做功能验证，待逻辑与功能完全跑通后，再根据实际产品的尺寸、功能需求做裁剪化的电路板设计，这类成熟控制板的存在相当于提供了一个经过验证的硬件参考框架，设计人员不需要再反复验证电源电路、主控最小系统的稳定性，只需要聚焦在自身项目的专属功能部分即可。从安装边界来看，整板的外轮廓尺寸控制在常规开发板的通用尺寸范围内，板上最高的元件是板边的电源接口与排母座，整体高度不超过15mm，在设计设备外壳或安装仓时，只需要预留出对应尺寸的安装空间，同时在USB接口、电源接口、排针位置预留对应的操作开口即可，不需要为板卡预留过多冗余空间。板卡的四角做了圆弧倒角处理，安装时不会出现尖锐边角划伤线材或操作人员的问题，安装孔位做了金属化沉头处理，螺丝固定时不会出现PCB基材被压裂的情况，这些细节设计都充分考虑了实际组装、使用过程中的各类场景需求。在教学场景中，这类控制板可以用来开展嵌入式编程、传感器数据采集、电机驱动控制等各类实验，学生可以直接在板上插接各类模块完成实验，不需要自行焊接核心电路，降低了实验准备的复杂度，也减少了因为焊接问题导致的电路故障排查时间；在工业原型验证场景中，工程师可以快速搭建设备的控制逻辑，验证传感器选型、执行器动作逻辑的可行性，待方案验证通过后再推进正式的产品化设计，大幅降低前期研发的试错成本。
