林克韦尔LK-160A三相交流配电端子排结构

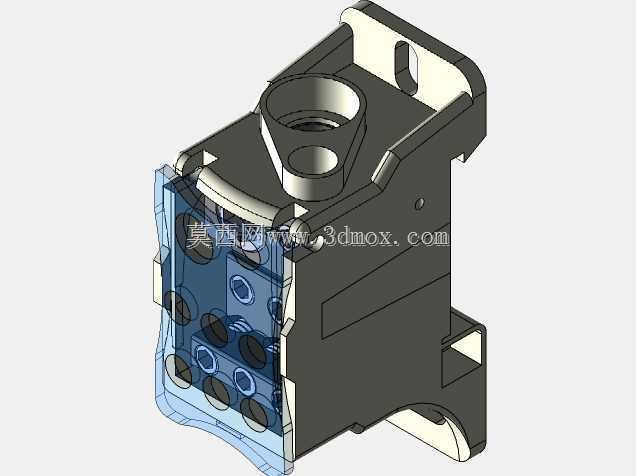

　　在低压配电系统的三相交流回路搭建场景中，这类端子排是柜内布线环节不可或缺的连接部件，主要承担多回路导线的分接、转接与固定功能，常见于低压进线柜、电容补偿柜、电机控制回路的终端接线区域，替代传统导线直接铰接的方式，避免接点氧化、松动带来的接触电阻过大问题，提升柜内布线的规整度与后期运维的便利性。从结构设计来看，该端子排采用模块化拼接的基座思路，主体基座采用高强度绝缘工程塑料注塑成型，表面做了抗紫外线与耐温改性处理，能够适应-25℃到85℃的柜内工作环境，绝缘耐压等级满足AC380V三相回路的安全要求，基座两侧预留了标准DIN导轨安装卡扣，不需要额外打孔固定，可直接卡装在35mm标准电气安装导轨上，安装后卡扣自带防脱锁止结构，

　　在设备运输振动、长期运行热胀冷缩的工况下也不会出现导轨滑脱问题。端子排的导电部分采用高纯度紫铜镀锡处理，导电件的接线部位设计了压线框结构，搭配内六角锁紧螺钉，可适配16mm²到70mm²的多股铜芯导线，螺钉拧紧力矩控制在2.5N·m时即可保证导线与导电件的可靠接触，不会出现导线压接损伤、虚接发热的问题，每相导电件之间设置了独立的绝缘隔弧板，能够避免分合闸瞬间产生的电弧飞弧造成相间短路，隔弧板与基座为一体化注塑结构，不存在拼接缝隙带来的绝缘隐患。从安装边界尺寸来看，该端子排单极宽度为22mm，三极拼接后的总宽度为66mm，基座总高度为92mm，深度方向从导轨安装面算起的突出尺寸为58mm，

　　在柜内布线时需要预留至少70mm的前部操作空间，方便使用内六角扳手完成导线压接操作，基座上下两端的导线进线口做了喇叭口导向设计，导线穿入时不会被基座棱角划伤绝缘层，进线口处还预留了标识条安装槽，可粘贴相位标识、回路编号标识，方便后期运维时快速识别回路信息。在实际选型应用中，这类端子排的额定载流量为160A，能够满足三相交流回路中总进线分接、大功率电机回路端子转接的载流要求，导电件的接触电阻小于0.1mΩ，长期满负荷运行时的温升不超过45K，符合低压电气连接部件的温升标准，基座的安装卡扣可支持多极端子排的无限拼接，可根据实际回路数量灵活调整拼接极数，不需要单独定制不同极数的产品，降低备件库存的压力。

　　建模过程中需要重点关注几个配合尺寸的公差控制：一是导轨安装卡扣的卡槽尺寸，需要匹配35mm标准导轨的公差带，卡槽宽度设计为35.5mm，卡扣的弹性变形量控制在1.5mm，既保证安装时的卡扣顺畅卡入，又能保证安装后的卡紧力；二是压线框与导电件的配合间隙，间隙控制在0.2mm以内，保证螺钉拧紧时压线框能够平稳下压，不会出现卡滞导致导线压接不实的问题；三是绝缘隔弧板的高度尺寸，需要高出导电件最高点8mm以上，保证隔弧距离满足安全规范要求。另外端子排顶部设计了专用的测试点插孔，不需要拆开导线绝缘层即可使用测试探针接触导电件，完成回路电压、电流的检测工作，测试点插孔的直径为4mm，适配标准万用表表笔的探针尺寸，日常运维检测时不需要拆卸接线，大幅提升运维检测的效率。
