带颈凸缘式法兰连接件三维结构设计

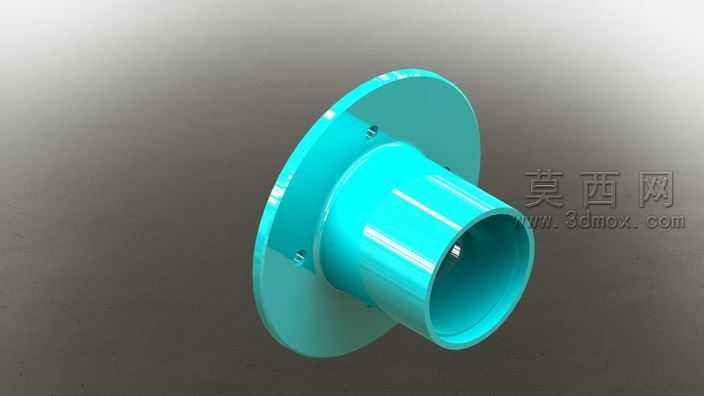

本作品为带颈凸缘式法兰连接件的三维数字化模型，建模过程严格遵循机械设计规范，先通过二维草绘绘制法兰盘的基准轮廓与中心筒身的截面路径，利用旋转凸台特征生成主体基础结构，再精准定位三个安装孔的圆周分布位置，通过拉伸切除特征完成通孔加工，对孔口、筒身端部、法兰盘外缘的锐边进行倒角处理，避免应力集中问题，整体建模过程参数化关联，关键尺寸可根据实际管路适配需求快速调整修改。材质渲染阶段选用黄铜金属材质，通过调整材质球的反射率、粗糙度与高光参数，还原金属加工后的亮面质感，添加柔和的环境光与定向补光，突出法兰筒身的圆柱曲面弧度与法兰盘的平面平整度，渲染输出的效果清晰展现零件的外观细节与结构层次。结构设计上，该法兰采用带颈结构设计，相较于平焊法兰拥有更高的结构强度，筒身部分可与对接管路实现承插式配合，提升连接的同轴度与密封性能，法兰盘上均匀分布的三个安装孔可配合螺栓紧固件实现与对接端面的压紧固定，盘体与筒身的过渡位置采用圆弧过渡设计，有效降低管路运行过程中该位置的应力集中系数，提升零件的抗疲劳性能，整体结构兼顾安装便捷性与连接可靠性，可应用于低压管路系统的端部连接、设备舱体的穿线固定等场景。设计思路围绕管路连接的实际使用需求展开，在保证结构强度满足工况要求的前提下，优化零件的整体体积与用料，安装孔的分布位置经过受力校验，确保螺栓锁紧后法兰盘受力均匀，不会出现局部压合不实导致的密封失效问题，筒身的内径尺寸与对应标准管路的外径形成公差配合，既保证装配过程顺畅，也能避免配合间隙过大带来的晃动问题，模型的所有结构特征均符合常规机械加工工艺要求，可直接导出工程图用于生产制造环节的加工参考，也可用于管路装配场景的虚拟装配仿真、干涉检查等数字化验证工作。
