工业设备防护屏蔽门结构三维设计

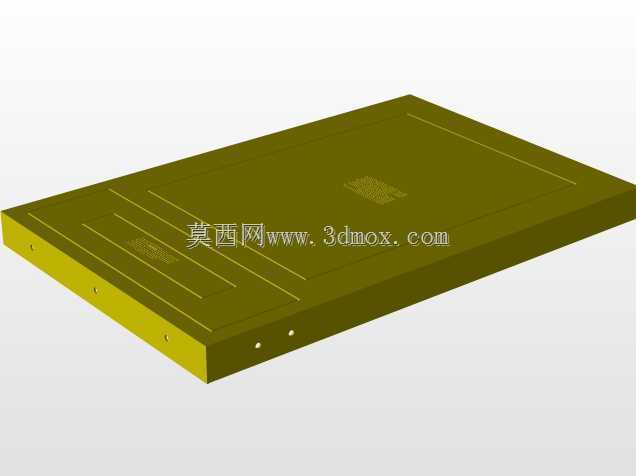

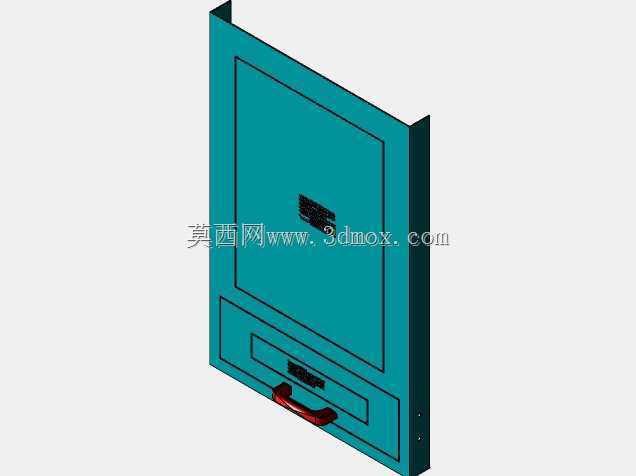

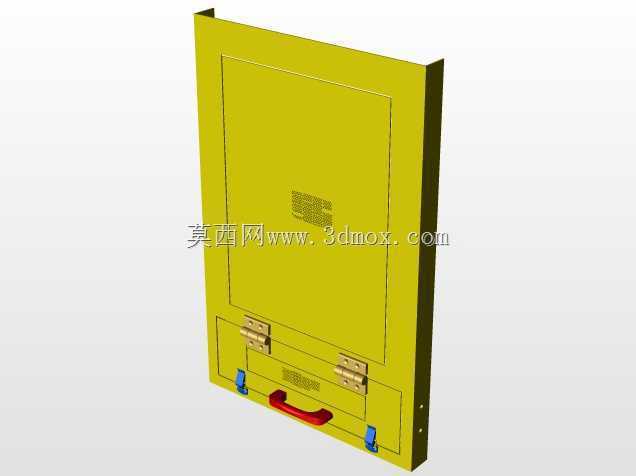

　　这款屏蔽防护门结构，主要面向工业现场各类电控柜体、检测工位、传感设备防护场景设计，核心作用是在设备运行过程中形成物理隔离屏障，既阻挡外部粉尘、切削碎屑、飞溅液体侵入设备内部敏感元件区域，也能避免人员误触内部带电部件、运动机构造成安全隐患，在自动化生产线的传感检测工位、小型设备控制柜体、实验室测试屏蔽单元中都有广泛适配空间。从结构设计逻辑来看，整体采用一体化钣金折弯成型思路，主体门板采用等厚冷轧钢板弯折出侧边安装翻边，翻边上预留的等距安装孔可直接与设备柜体框架通过螺栓紧固，不需要额外设计复杂的连接转接件，安装时可直接贴合柜体框架的安装面，保证接缝处的密封贴合度，减少杂物侵入的缝隙。门板主体区域做了内凹式加强框设计，

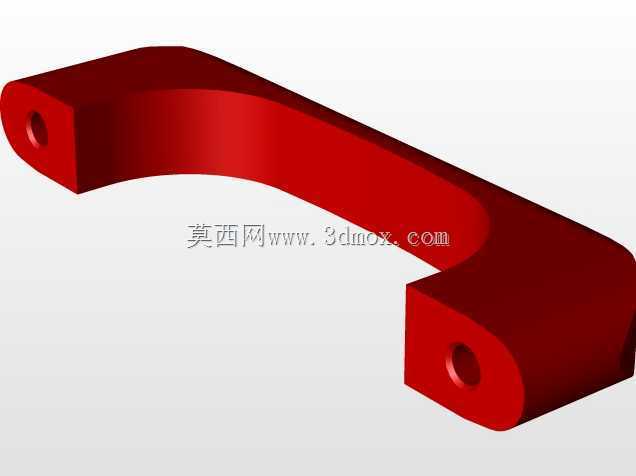

　　通过折弯形成的闭合凸筋结构，在不额外增加板材厚度的前提下提升门板整体抗形变能力，避免长期开关使用或者外部磕碰造成门板翘曲，保证门体闭合后的平整度。门板下部集成了抽拉式储物槽结构，槽体与门板采用一体化折弯衔接，抽拉位配置了内嵌式红色拉手，拉手安装位做了沉台设计，保证拉手外表面不超出门板平面，避免外部剐蹭，这个抽拉槽可用于放置设备调试用的小型工具、记录卡片、备用传感元件等，方便现场运维人员随手取用，不需要额外在柜体旁配置置物结构。门体的安装边界需要匹配对应柜体的开口尺寸，侧边翻边宽度预留了足够的螺栓操作空间，安装时不需要特殊工装，普通内六角扳手即可完成全部固定操作，门体闭合后与柜体框架的贴合面可根据使用需求加装密封胶条，

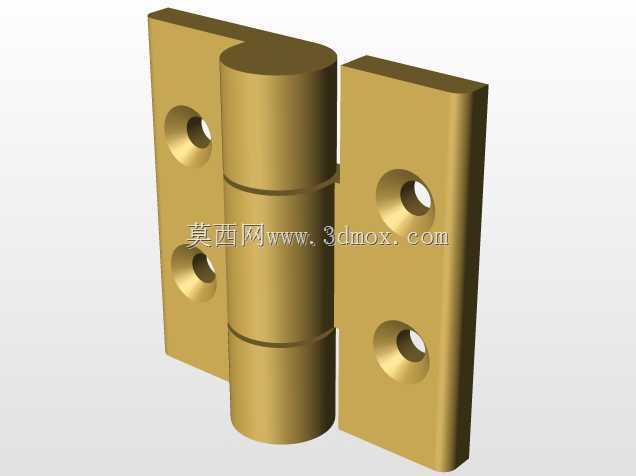

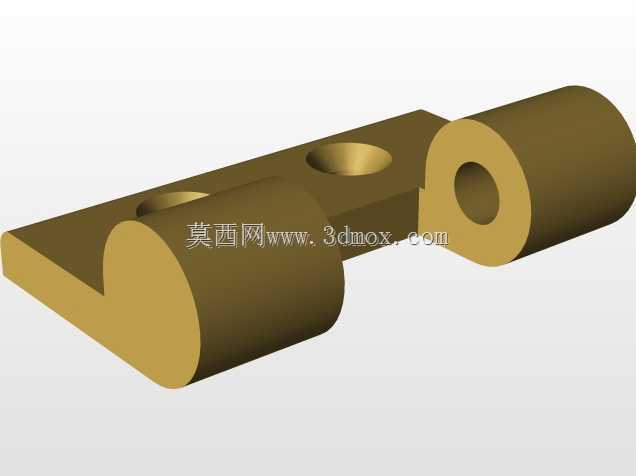

　　进一步提升防护等级，适配多粉尘、有少量切削液飞溅的机加工现场环境。设计过程中充分考虑了钣金加工的工艺性，所有折弯内角都匹配标准折弯刀具的R角要求，没有出现过小内角无法加工的结构，所有开孔都预留了足够的边距，避免折弯过程中出现孔位拉扯变形的问题，门板表面的标识安装位做了下沉式平面处理，可直接粘贴设备铭牌、警示标识，不需要额外做标识安装支架。在传感设备防护场景使用时，这款门体可根据需求在门板对应位置预留传感探头的透明观察窗安装位，不需要对整体结构做大幅修改即可适配不同检测元件的安装需求，门体的整体重量控制在单人可操作搬运的范围内，现场安装、后期拆卸维护都不需要额外吊装辅助，适配中小规模设备的快速装配需求。门体的开关配合可根据使用场景选配合页或者滑动导轨，当前结构的侧边翻边预留了合页安装的螺丝孔位，也可在上下端加装滑动轮组适配推拉式门体的安装需求，结构拓展性较强，不需要重新做主体结构修改即可适配不同的开门方式。
