带传感器安装位的移动式双层物料作业台架

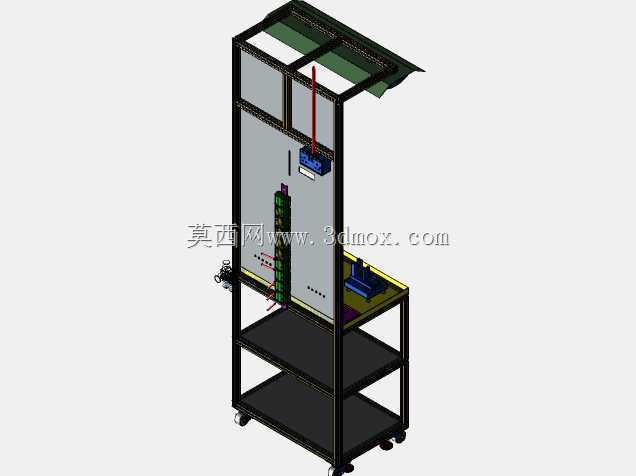

　　这款移动式作业台架的设计，最初是针对电子元器件装配、小型机电部件调试工位的实际需求落地的，在车间流水线旁的离线调试区、实验室的样机组装测试区都能适配，解决了传统固定工作台无法随工位调整转移、测试元件与工具混放杂乱、传感器安装调试无专用固定位的痛点。整体架体采用方管焊接作为主承载框架，底部配置四个带刹车的万向脚轮，单脚轮额定承载不低于80kg，满足台架满载状态下的平稳移动与位置锁定需求，移动时无需额外吊装设备，单人即可推动转移，适配多品种小批量生产时的工位快速切换场景。台架设置双层置物平台，每层平台采用钢板折弯成型，边缘做15mm高的挡边处理，防止放置的工具、待测工件、接线端子等物料滑落，下层平台距离地面高度为200mm，

　　主要放置重量较大的电源模块、接线盒、备用工装夹具，中层平台距离地面高度为750mm，符合人体站立作业的操作高度，台面上预留了工装夹具安装的T型槽位，可根据不同作业需求快速固定台钳、小型压接工具、测试治具等附件。台架后侧设置立式安装面板，面板采用厚度2mm的冷轧钢板制作，表面做喷塑绝缘处理，面板上预留了标准化的传感器安装导轨槽、走线孔位与接地螺柱，可直接安装光电式、接近式等多种类型的工业传感器，面板上部设置可翻折的遮光挡檐，挡檐角度可在0-45度范围内调整，避免车间顶部照明光线直射传感器感光面造成检测误判，挡檐内侧预留了线缆走线槽，所有传感器的接线可通过线槽统一收纳至面板侧面的理线架，避免线缆散乱勾挂操作人员或工件。

　　面板中部预留了数显仪表、控制按钮的安装开孔位，可直接集成测试所需的显示与控制元件，无需额外外接控制箱，面板左侧设置气源快速接头与气路走线槽，适配需要气动工装配合的作业场景。设计过程中重点考量了安装边界的适配性，台架整体占地面积控制在0.5㎡以内，长度600mm、宽度500mm，总高度1800mm，可顺利通过车间常见的0.8m宽通道与2m高的防火门，不会在转移过程中与周边设备、管线发生干涉；立式面板的安装孔位采用通用化的孔距设计，兼容市面上绝大多数主流规格的传感器与小型控制元件的安装尺寸，无需二次打孔加工即可完成元件装配。台架的承载性能经过校核，主框架方管壁厚不小于1.5mm，中层作业平台的额定均布载荷不低于150kg，

　　可满足常规小型机电部件装配、测试时的承重需求，底部脚轮的刹车装置采用踏板式结构，踩下后可同时锁定轮体转动与转向，确保作业过程中台架不会发生位移偏移。在实际使用场景中，这类台架可直接作为传感器性能测试的专用工位，将待测传感器固定在立式面板上，在中层作业平台放置待测工件与测试仪器，接线完成后即可开展检测精度、响应速度等参数的调试工作，也可作为流水线旁的补料工位，下层放置周转物料盒，中层放置装配工具与待组装部件，立式面板可安装作业指导书夹架、防错检测传感器，辅助操作人员完成装配作业。架体的所有棱角位置都做了R3mm的圆角打磨处理，避免操作人员在作业或转移过程中被尖锐棱角划伤，挡边与平台的连接位置采用满焊后打磨平整的工艺，不存在卫生死角，方便日常清洁维护，适配车间5S管理的相关要求。
