传感器配套感应线圈结构设计

　　在工业传感检测场景中，这类绕制线圈是电磁类传感器的核心感应部件，常被集成在接近开关、电感式位移传感器、电流检测模块内部，负责完成电磁信号的耦合、磁场能量转换与电信号拾取，直接决定传感器的检测灵敏度、响应阈值与抗干扰能力。从实际工程应用来看，这类线圈的绕制精度直接影响传感器的检测距离与线性度，比如在机床工位的金属工件到位检测场景中，线圈的匝间距一致性偏差超过0.1mm，就可能导致检测阈值漂移，出现误触发或者漏检的问题；在自动化生产线的物料计数场景里，线圈的端面平整度不足，会让感应磁场分布不均，造成计数误差。设计这类线圈结构时，首先要匹配传感器的安装腔体边界，线圈的外径、内径、轴向长度必须严格适配传感器外壳的内部容纳空间，

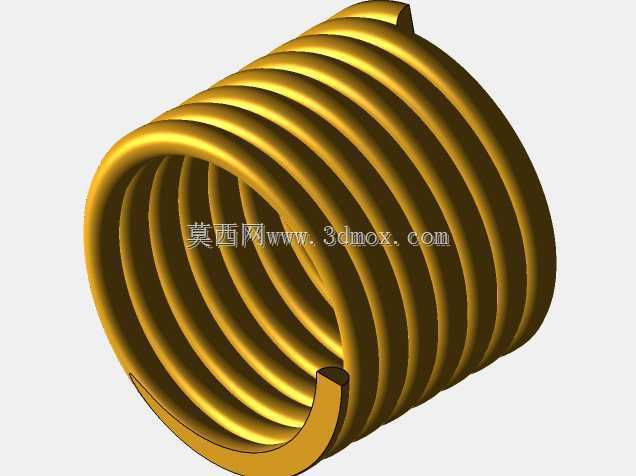

　　预留出灌封胶层与引线走线的间隙，避免装配时出现线圈挤压变形、引线绝缘层破损的问题。绕线的线径选择需要结合传感器的工作电流与谐振频率参数，线径过粗会增大线圈整体体积，挤占内部电路的安装空间，线径过细则会提升线圈直流电阻，导致工作时温升过高，影响长期使用稳定性。线圈两端的引出端做了平直折弯处理，这个结构细节是为了适配PCB板的焊盘位置，省去装配时额外修剪引线的工序，同时折弯角度经过反复验证，能够避免绕线末端的应力集中，防止在高低温循环工况下出现引线断裂的问题。匝间的紧密排布设计，是为了尽可能提升单位体积内的绕组匝数，在有限的安装空间内获得足够的电感量，保证传感器的感应磁场强度满足检测要求，同时紧密绕制的结构也能减少线圈工作时的匝间振动，

　　降低电磁噪声对检测信号的干扰。从安装适配性来看，线圈的内孔尺寸需要匹配传感器内部的磁芯外径，装配时磁芯穿过线圈内孔，二者的同轴度偏差需要控制在0.05mm以内，否则会导致磁场分布偏移，降低传感器的检测一致性。在不同的应用场景下，这类线圈的参数调整逻辑也有区别：用于近距离金属检测的传感器线圈，会适当减少绕组匝数，提升谐振频率，加快响应速度；用于大电流检测的传感器线圈，会选用更粗的漆包线，同时增加匝间绝缘处理，避免大电流下出现匝间击穿。实际建模过程中，需要重点还原绕线的螺旋升角与端面的折弯结构，不能简单用等距螺旋线直接扫掠忽略末端的成型细节，否则生成的模型在做装配干涉检查时，会出现引出端与周边结构件干涉的误判，影响后续结构优化的判断。

　　另外线圈的表面圆角处理也需要在建模中体现，实际生产中绕制完成的线圈棱边会有自然的圆弧过渡，这个细节会影响后续灌封胶的附着效果，棱边过于尖锐容易导致灌封胶层出现应力开裂，降低线圈的防护等级。在做结构验证时，还需要考虑线圈的耐受工况，比如在有切削液飞溅的机加工场景使用的传感器，线圈整体需要做绝缘灌封，这就要求线圈的外形尺寸不能超出灌封腔体的边界，预留出足够的胶层厚度，保证绝缘防护性能达标。
