工业安全光栅防护检测传感器结构

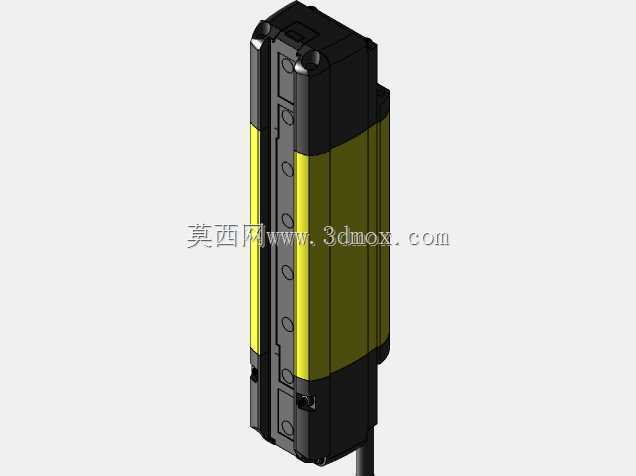

　　做设备安全防护设计快十年，经手的冲床、自动化装配线、码垛工作站的安全改造项目里，这类对射式安全传感器是绕不开的核心防护部件，这次建模的这款长条形安全光幕传感器，是参照现场常用的四级安全防护等级产品做的1:1结构还原，建模时特意把安装配合的细节都做了出来，方便做设备布局时直接调用，不用再反复核对安装边界。

　　先从实际应用场景说，这类传感器最常部署在有机械运动风险的设备作业区域边界：比如开式冲床的操作口位置，替代老式的机械式防护栏，不会阻碍操作人员上下料的动作路径，一旦有肢体伸入防护区域，传感器能在毫秒级输出停机信号，切断设备的动力回路；还有自动化流水线的工件分拣工位，配合机械臂作业的区域，在人员可能误入的通道两侧成对安装，形成无形的防护面，比实体防护栏的作业可达性好太多，也不会占用过多的工位周边空间；另外在堆垛机、AGV运行的仓储巷道入口，也会用这类传感器做区域入侵检测，避免人员进入运行区间发生碰撞事故。

　　从功能特性上看，这款传感器采用对射式检测原理，发射端内置多组红外发射管，接收端对应排布同数量的接收元件，形成连续的红外检测光幕，不像单点光电开关只能检测单一路径的遮挡，它可以覆盖整个安装高度范围内的区域，最小可检测直径14mm的不透明物体，完全满足工业现场肢体防护的检测精度要求；壳体做了IP65的密封结构设计，侧面的拼接缝、两端的端盖配合位都预留了密封胶圈的安装槽，能适应车间里有切削液飞溅、粉尘较多的恶劣工况，不会因为杂物侵入导致内部电路故障；两端的端盖做了下沉式安装孔设计，安装时螺栓头不会突出壳体表面，避免现场布线或者人员走动时刮蹭到线缆或者衣物。

　　建模的时候我特意遵循了实际产品的设计思路：首先是壳体的分件逻辑，主体采用铝合金挤压型材做基础框架，型材的截面做了两侧的安装卡槽，既可以用来嵌入黄色的防护警示条，也能适配标准的安装支架，不用在型材本体上额外焊接或者打孔做安装位，挤压成型的型材一致性好，批量生产时成本更低；黄色警示条采用阻燃PC材质挤出，和型材卡槽做过盈配合，装配时直接压入即可，不用额外打胶固定，后期维护更换也方便；内部的电路板安装槽直接在型材内腔挤出成型，电路板顺着槽位滑入就能完成定位，省去了内部额外的固定柱结构，减少装配工序。两端的黑色端盖采用增强尼龙注塑成型，和型材端面配合的位置做了定位止口，装配时止口插入型材内孔，既能保证端盖和主体的同轴度，也能给密封胶圈提供均匀的压紧面，端盖上预留了线缆引出的防水接头安装位，孔径适配标准的M12航空接头，方便现场快速接线。

　　关于外形尺寸和安装边界，这款传感器的主体截面尺寸是35mm*52mm，整体长度根据检测高度做了系列化适配，这次建模的是检测高度400mm的规格，整体长度460mm，两端安装孔的中心距是440mm，安装时可以选用配套的L型金属支架，支架上做了长圆孔调节结构，前后调节余量有15mm，上下调节余量有20mm，现场安装时不用反复打孔定位，能快速调整对射精度；安装时需要注意，发射端和接收端的平行度偏差不能超过5°，否则会出现部分红外光束无法对准接收端，导致防护功能误触发，传感器的检测距离在0-5m区间内都能稳定工作，完全满足常规设备防护的间距需求；另外建模时我特意把壳体侧面的状态指示灯安装位做了出来，现场调试时可以直接通过指示灯判断光束对准状态，不用额外接调试设备，正常工作时指示灯为绿色，出现遮挡或者故障时显示红色，方便现场运维人员快速排查问题。

　　做这类传感器建模的时候，最容易忽略的就是安装配合的细节，比如支架的调节余量、线缆接头的伸出空间、端盖螺栓的拆装空间，很多网上下载的模型只做了外观壳体，实际导入设备装配体里做布局时，才发现安装位和周边的型材、护板有干涉，还要自己重新修改结构，这次建模时我把所有安装相关的特征都做了还原，包括支架的安装槽位、螺栓的沉头空间、线缆接头的最小转弯半径预留，直接用在设备三维布局里就能准确判断安装可行性，不用二次修改。另外壳体的圆角、警示条的配色也完全按照工业产品的安全规范做了处理，黄色警示条的宽度、位置都符合安全警示标识的设计要求，做方案演示的时候也能直观体现安全防护的设计细节，不用再额外做外观贴图处理。
