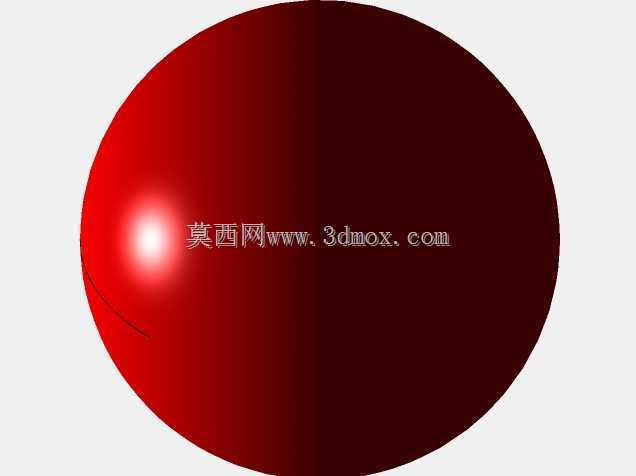

光滑球面红色传感端标准球体结构

项目分类:传感器 发布时间:2022-05-03 ID:610699
  • 光滑球面红色传感端标准球体结构

  在工业检测、位置触发类传感应用场景中,这类球形传感端结构常作为接触式触发部件使用,区别于常规杆状、平面状的传感触头,球面结构能够实现全周向的接触触发,无需严格对准接触方向,在多方向位移检测、位置到位确认、限位触发的工况下,能够大幅降低安装对位的精度要求,减少因接触角度偏差导致的触发失效问题。从结构设计逻辑来看,该球体采用正球形几何构型,表面做光滑高光处理,没有额外的凸起、凹槽或者安装孔位,整体作为传感组件的端部触发头使用,球体的几何精度直接影响触发的一致性,建模过程中需要严格控制球面的轮廓度公差,保证任意方向接触时的触发行程偏差控制在极小范围内,避免不同角度接触时出现触发阈值差异过大的问题。实际应用中,

  这类球形触头常配套在接触式位移传感器、限位触发传感器、坐标测量设备的测头位置,在自动化生产线的工件到位检测环节,球体的光滑表面不会刮伤待检测工件的表面,尤其适合对外观面有要求的精密零部件检测场景,不会因为接触检测造成工件表面的划痕、压痕等外观缺陷。从安装边界来看,该球体作为独立的端部构件,通常采用后端嵌入式的安装方式,球体后侧预留小直径的连接柄安装位,安装时不会占用过多的径向空间,整体外轮廓为完整球面,安装后突出于传感器主体的长度可根据实际工况调整,在狭小空间内的检测场景中,球形结构相比其他形状的触头更不容易与周边工装、工件发生卡滞,即使在接触过程中存在相对滑动,光滑球面也能顺畅完成相对位移,

  不会出现卡涩导致的传感器损坏或者检测误判。设计这类球形结构时,需要重点考虑球面的表面粗糙度控制,建模时要保证球面的曲率连续,没有面片拼接的棱角,避免实际加工后出现表面凹凸影响接触顺滑度;同时球体的直径尺寸需要匹配对应传感器的触发量程,直径过小会导致接触压强过大,容易损伤工件或者球体本身,直径过大则会占用过多安装空间,降低狭小工位的适配性。在物料分拣、工件定位、设备行程限位这类常见工况中,红色的球面外观也能起到直观的视觉标识作用,方便设备运维人员快速识别传感端的位置,日常巡检时能够快速判断传感端是否存在移位、破损等异常情况,减少设备故障排查的时间。不同于非接触式传感器的光学、电磁感应原理,这类接触式球形传感端的可靠性更高,

  不会受到现场油污、粉尘、光线干扰的影响,在切削加工车间、焊接工位这类环境相对恶劣的生产场景中,能够稳定保持触发精度,不会因为环境介质的遮挡出现检测失效的问题。建模过程中,球体的几何结构虽然简单,但需要重点保证球心位置与后端安装柄的同轴度,若同轴度偏差过大,会导致不同方向接触时的触发力出现明显差异,长期使用后还会出现单侧磨损加剧的问题,缩短传感组件的使用寿命;同时球面与安装柄的过渡位置需要做圆滑倒角处理,避免应力集中导致球体受侧向冲击力时出现断裂脱落的问题。在实际选型适配时,需要根据检测接触的频率、接触力大小选择对应材质的球体配套,高频触发场景下需要考虑球面的耐磨性能,大冲击力场景下则需要保证球体的结构强度,而三维模型的精准几何构型能够为后续的材质选型、安装结构适配、运动仿真验证提供准确的数字基础,提前预判安装过程中可能出现的干涉问题,验证不同接触角度下的触发行程是否满足设计要求,减少实物试制阶段的调整工作量。
