带脚座安装式直线伸缩圆柱执行构件

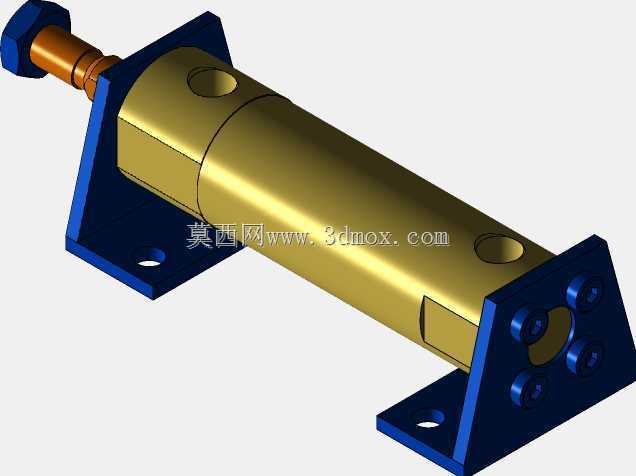

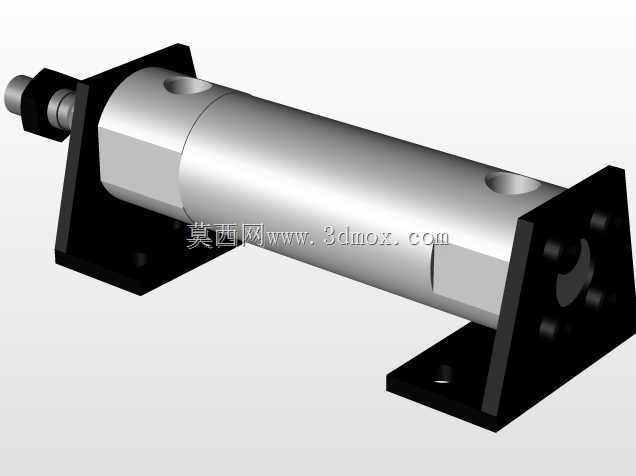

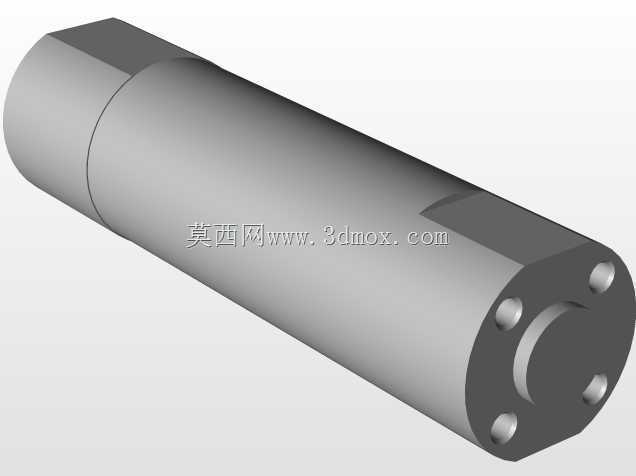

　　该带脚座安装的圆柱型直线执行构件，常应用于轻工自动化生产线、小型物料分拣工位、检测设备的进给驱动环节，在3C电子零部件装配、包装线推料动作、工装夹具的夹紧释放场景中承担直线往复动力输出功能，可配合电磁阀、行程开关完成预设行程内的点位动作，替代人工完成重复性的直线推拉作业，降低人工操作的重复劳动强度，提升工位动作的一致性与定位精度。从结构设计逻辑来看，构件主体采用圆柱形缸筒构型，相比方形截面缸体，圆柱结构在同等壁厚下承压能力更均匀，加工时可直接采用精密冷拔管作为坯料，减少内孔精加工的工序量，同时圆柱外圆更便于配套安装磁性开关、行程撞块等附件，无需额外加工安装平面即可通过抱箍式固定件完成附件加装。两端的安装脚座采用L型折弯式结构，

　　脚座上开设长圆形安装孔，安装时可根据机架的实际孔位偏差调整前后安装位置，降低机架加工时的孔位精度要求，脚座与缸筒的连接采用端面法兰螺栓紧固，相比焊接式连接，可拆卸结构便于后期更换密封件、维护内部活塞组件，四个紧固螺栓沿缸筒端面均匀分布，受力对称可避免动作时缸筒受偏载出现卡滞。伸出端的活塞杆采用台阶式轴径设计，端部加工外螺纹可配套连接推头、夹爪、压头等执行端工装，螺纹根部设置轴肩可对配套工装做轴向定位，活塞杆与缸筒端盖的配合部位设置导向环与密封槽，可在保证低摩擦阻力的同时阻挡外部粉尘、切削液进入缸筒内部，适配车间多尘、有少量切削液飞溅的工况。从安装边界尺寸来看，构件整体轴向总长度在完全缩回状态下可适配多数小型自动化设备的安装空间，

　　脚座的安装面到缸筒中心的高度尺寸经过标准化设计，可与市面常规的小型气缸安装支架通用互换，无需单独定制安装座；缸筒筒身开设的两个径向通孔为气路接口，接口位置设置在缸筒中部偏侧，可避免活塞杆伸缩时与气管发生干涉，接口采用标准内螺纹可直接配套快插气管接头，现场装配时无需额外加工转接接头。在功能特性上，该构件的移动部分可沿缸筒轴向做平稳直线运动，缸筒内壁与活塞之间采用低摩擦密封件设计，动作启动压力低，在低压供气状态下即可完成平稳伸缩，不会出现低速爬行现象，可满足检测工位需要缓慢进给、平稳接触工件的动作要求；两端的缓冲结构可在活塞运动到行程端点时吸收冲击动能，避免硬碰撞产生的噪音与零件损伤，延长构件的整体使用寿命。

　　建模过程中对各配合面的公差做了对应设定，缸筒内孔与活塞的配合采用间隙配合，保证运动顺畅无卡滞，安装脚座的安装面平面度、活塞杆的同轴度都做了形位公差约束，可直接导出工程图用于生产加工，模型的各零件可单独拆分，便于做装配干涉检查、运动仿真模拟，验证行程范围内是否存在结构干涉，提前排查设计缺陷。
