堆垛机三层承载托盘结构设计

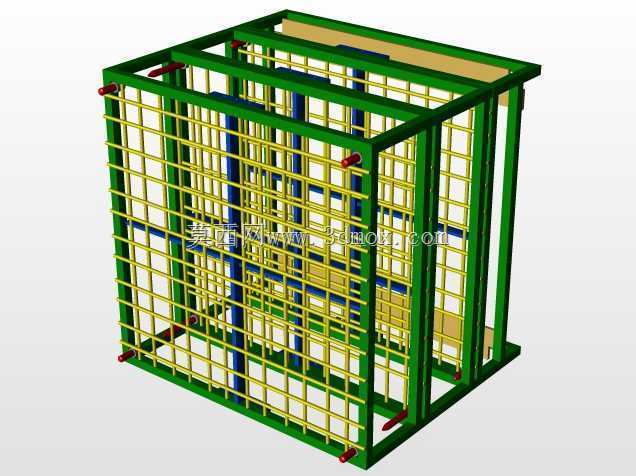

　　在自动化立体仓储系统的物料转运链路里，堆垛机配套的托盘是衔接货架存储位、载货台取放工位、出入库输送线的核心承载构件，本次设计的三层单元式托盘，主要适配轻型到中型载荷的箱装、规整工装件的存储转运需求，可直接匹配常规巷道堆垛机的货叉伸缩行程，无需额外调整载货台的对位参数。从实际使用场景来看，这类托盘常年运行在恒温或常规工业仓储环境中，需要反复承受货叉的顶升冲击、货架位的静态长期载荷、输送线辊筒的滚动摩擦，因此结构设计上优先考虑了刚性冗余与抗形变能力，三层结构的分层设计并非简单的板材堆叠，下层为直接接触货叉与输送辊筒的受力基层，采用加厚的框型焊接结构，预留的货叉叉取槽宽度匹配行业通用的100mm宽度货叉，叉取间隙控制在单侧15mm，

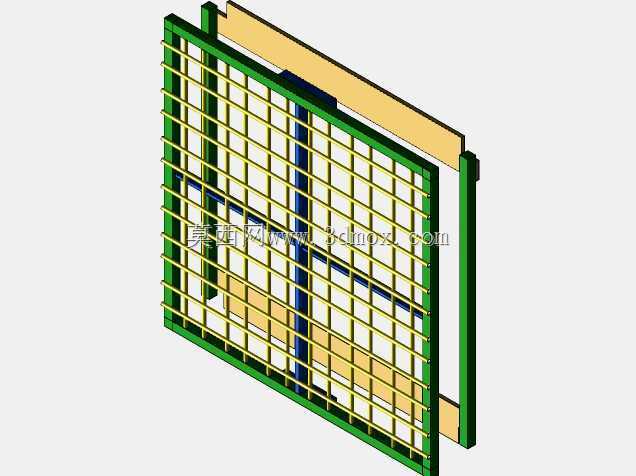

　　既避免对位偏差导致的卡滞，也不会因间隙过大造成取放过程的托盘晃动。中层为载荷分配层，通过纵横交错的加强筋结构将上层承载面的集中载荷均匀传递到下层受力框，筋板的排布避开了货叉的顶升接触区域，防止长期受力后筋板焊缝出现疲劳开裂，上层为物料放置面，表面做了防滑的纹理处理，边缘设置了高度15mm的挡边，防止堆垛机加减速过程中物料出现滑移掉落，挡边的四个角做了圆弧过渡，避免人工辅助理货时出现磕碰划伤。设计过程中首先核算了安装边界尺寸，整体长宽尺寸匹配标准货架的1200mm*1000mm货位尺寸，托盘整体高度控制在150mm，三层结构的层间间隙预留了5mm的形变余量，当额定载荷下基层出现最大允许挠度时，层间不会出现刚性接触产生的异响与应力集中。

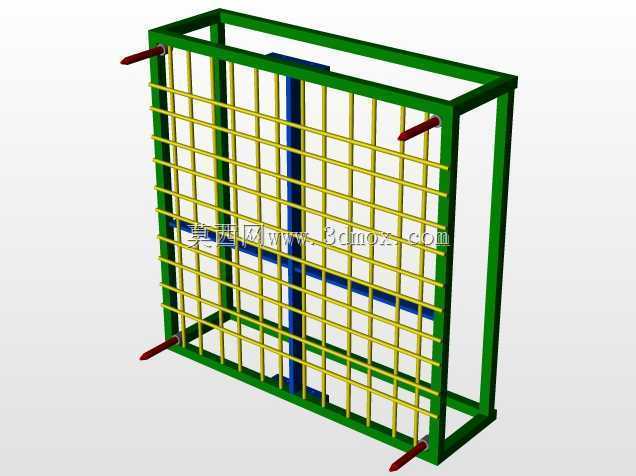

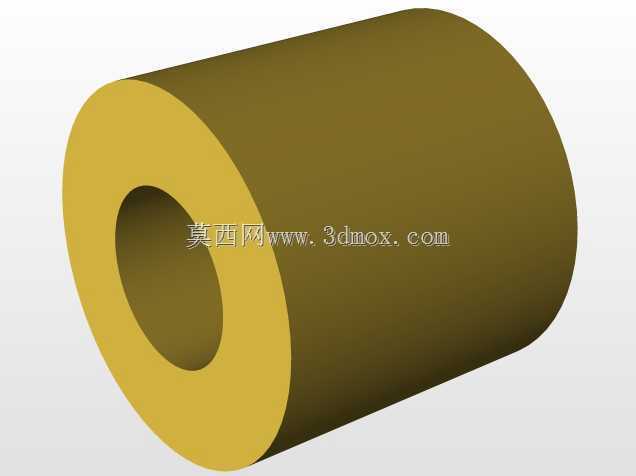

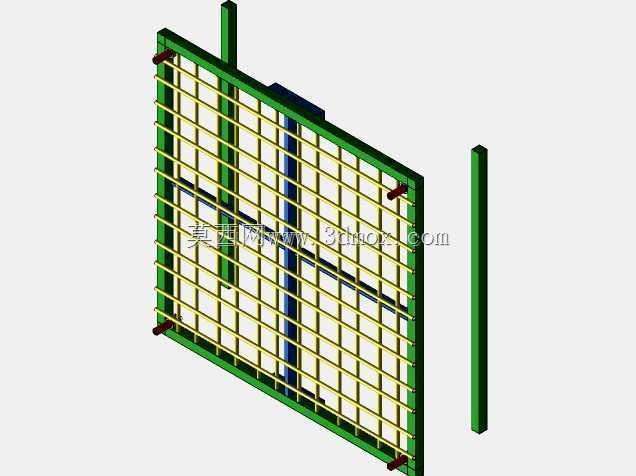

　　考虑到堆垛机取放货时的对位精度通常在±5mm范围内，托盘底部的叉取槽入口处做了30度的导向倒角，即使货叉存在小幅对位偏差，也能顺利滑入叉取位，不需要堆垛机反复调整位置，能有效提升整线的出入库效率。在功能特性上，这款三层托盘的单元式设计支持分层拆解维护，若某一层出现磨损或形变，可单独更换对应层的构件，不需要整体报废托盘，能降低仓储运维的备件成本，同时每层的连接位置采用了定位销加螺栓的固定方式，拆解复位后不会出现尺寸偏移，保证与货架、货叉的对位精度始终符合设计要求。不同于常规的单层焊接托盘，三层结构的设计还兼顾了不同物料的适配性，若承载较轻的散件物料，可在上层加装分隔条实现多SKU同托盘存储，若承载较重的整箱物料，

　　可拆除中层的部分筋板预留出下沉空间，适配底部带凸起定位结构的工装箱体，不需要额外更换不同规格的托盘。实际工况中，堆垛机的运行加速度通常控制在0.5m/s²以内，紧急制动时的瞬时加速度可达到1m/s²，设计时针对该工况做了载荷校核，托盘在额定载荷下承受瞬时水平冲击力时，整体形变量不超过2mm，远低于货架存储位允许的3mm形变公差，不会出现托盘卡滞在货架位的情况。另外托盘的底部四角设置了与货架定位锥匹配的定位凹槽，当堆垛机将托盘放置到货架位时，定位凹槽与货架上的定位锥配合，可抵消堆垛机停止时的惯性偏移，保证托盘在货架上的停放位置始终处于允许偏差范围内，避免下次取货时货叉无法对准叉取槽。在细节处理上，所有焊接位置都做了打磨去毛刺处理，避免长期使用过程中毛刺脱落掉落到输送线或堆垛机导轨上造成设备卡滞，托盘的整体自重控制在合理范围内，不会额外增加堆垛机载货台的载荷负担，同时保证足够的刚性储备，即使出现偶尔的超载情况，也不会出现不可逆的结构变形。
