流线型曲面传感防护壳体结构设计

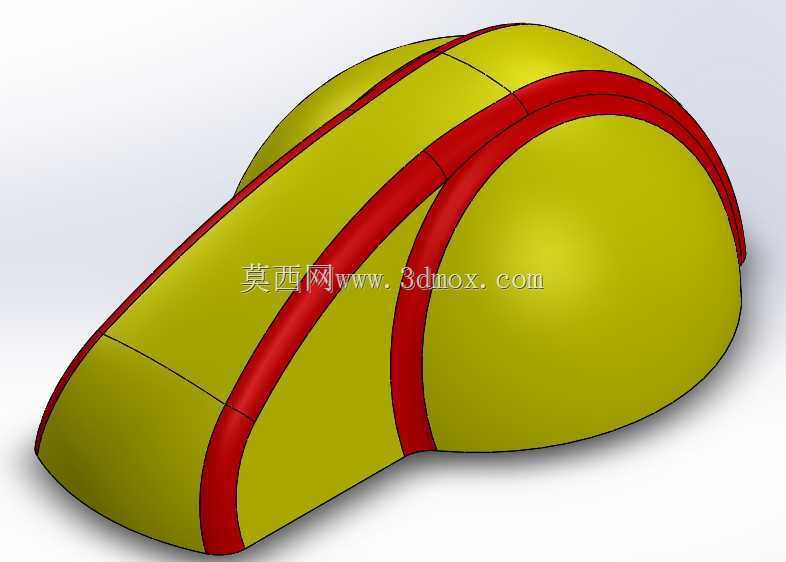

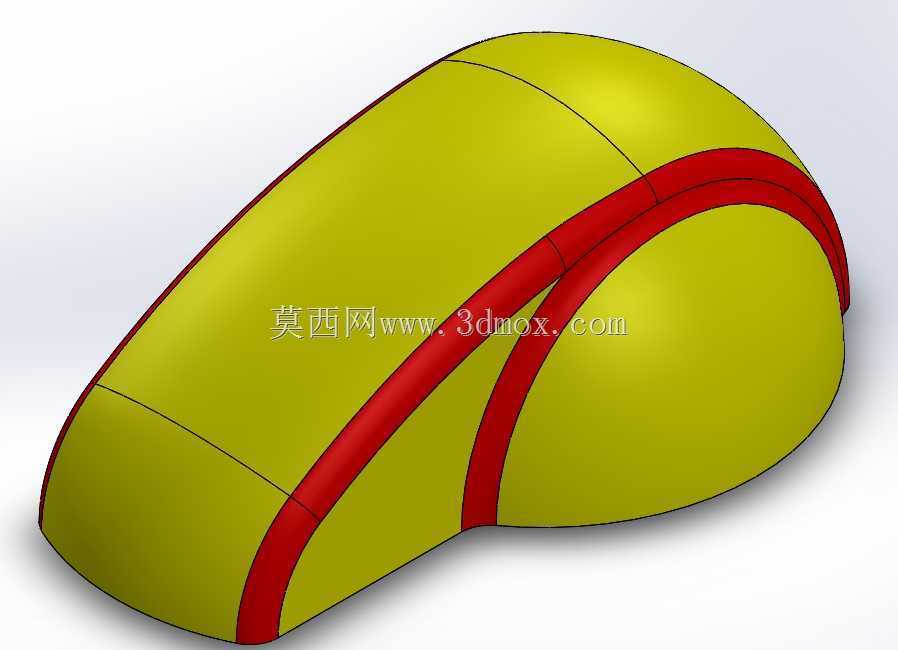

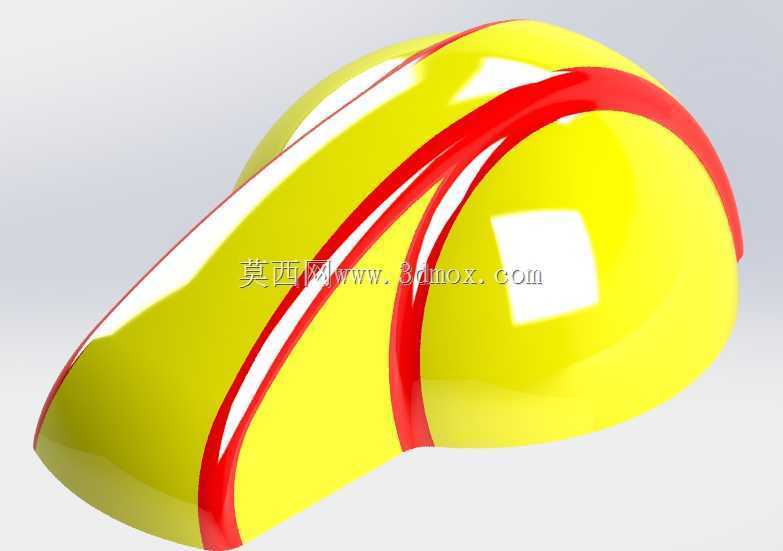

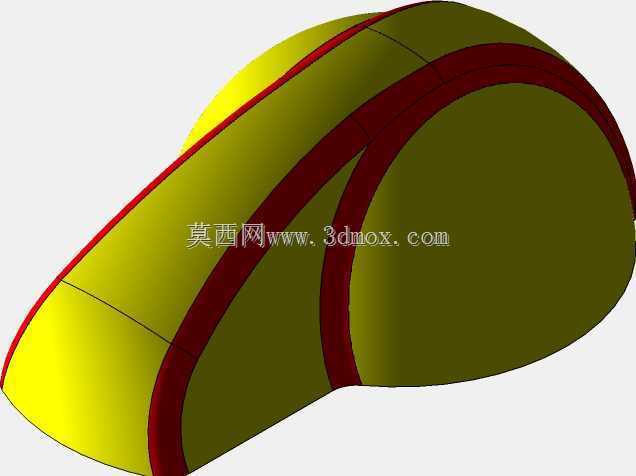

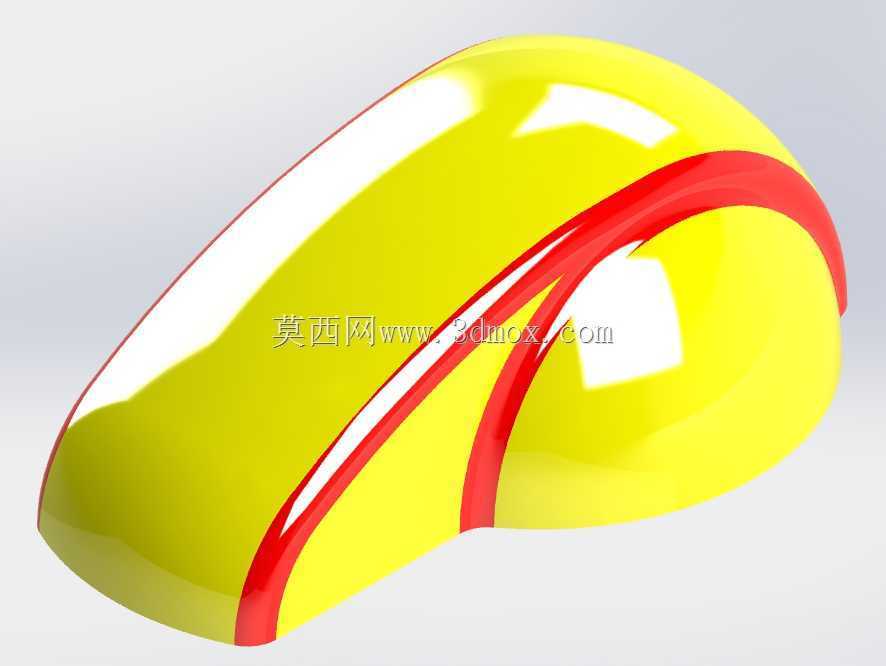

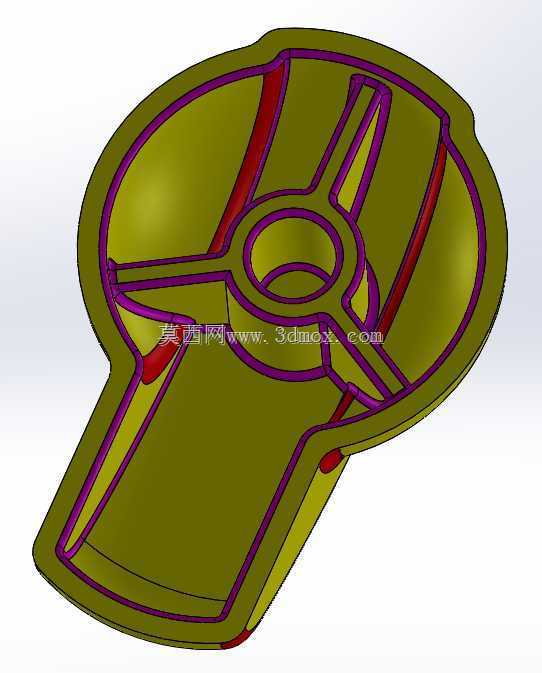

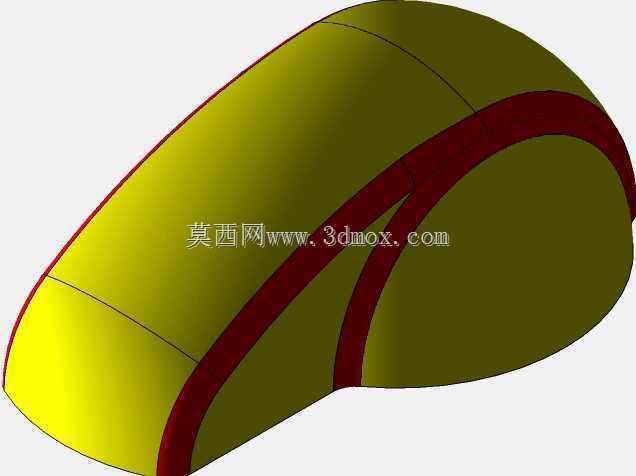

　　这款曲面壳体结构，最初是针对户外外露式传感检测单元的防护需求做的构型设计，核心要解决的是外露安装场景下的风阻、异物磕碰、雨水导流三个核心问题，在做构型迭代的时候，没有采用常规的方盒式防护壳思路，而是顺着传感单元的检测视场边界做了全包覆的曲面过渡。从实际安装边界来看，壳体整体采用大曲率弧面过渡，安装基面预留的贴合面宽度控制在12mm，能够适配直径40-60mm的柱式安装基座，安装孔位采用隐藏式沉孔设计，沉孔深度3mm，装配后紧固件端面完全没入壳体基面，不会形成突出的扰流结构，也能避免长期户外使用后紧固件积灰锈蚀。在功能特性上，壳体表层的双色结构并非单纯装饰，红色凸起筋位沿着壳体曲面的应力集中线分布，筋位厚度比主体壳体厚1.2mm，

　　当壳体受到侧向磕碰的时候，筋位会首先接触碰撞物体，吸收冲击能量，避免主体壳体直接受力开裂，同时筋位顺着曲面的导流方向布置，雨水落在壳体表面后，会顺着筋位两侧的弧面快速导流，不会在检测视窗区域形成积水膜影响检测精度。设计过程中，曲面的曲率调整做了多轮验证，最开始的方案弧面过渡过于陡峭，在高速气流通过的时候会在壳体尾部形成紊流，带动周边的粉尘附着在视窗表面，后续把尾部的曲率半径从25mm调整到42mm，让气流能够顺着曲面平滑脱离，紊流区的范围缩小了60%，有效降低了粉尘附着的概率。壳体的壁厚采用渐变设计，安装基面位置壁厚2.5mm，保证安装连接的结构强度，往曲面顶部过渡的时候壁厚逐步减薄到1.8mm，既控制了整体重量，

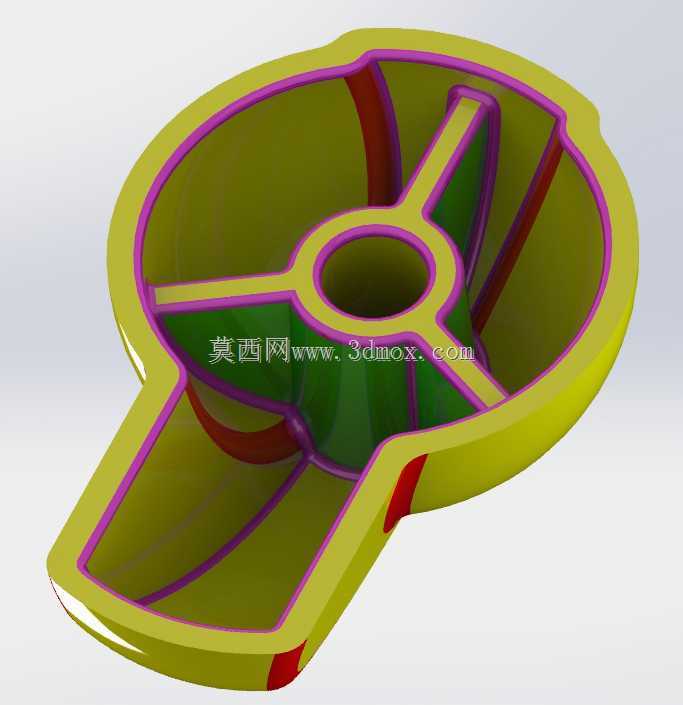

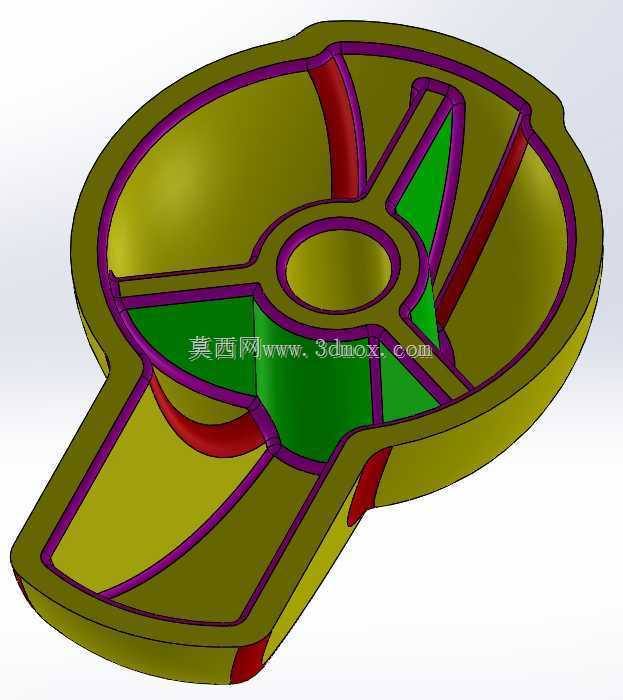

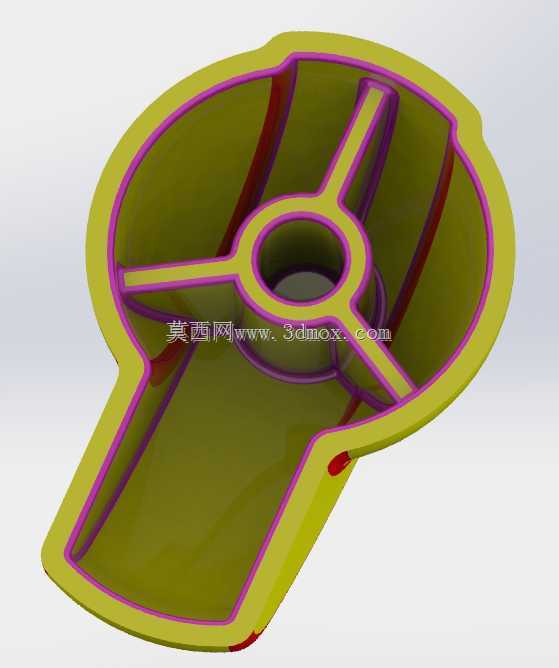

　　也避免了厚壁位置注塑成型的时候出现缩痕。从应用场景来看，这类壳体不仅可以用在户外的光电传感单元防护，也能适配转速检测、位移检测类的外露传感部件，在自动化生产线的外露检测工位、户外工程机械的传感安装位、智能交通的检测单元防护场景都能适配，安装的时候不需要额外做密封结构，壳体的合模面采用阶梯式止口设计，装配后止口的配合间隙控制在0.1mm以内，配合密封胶条就能达到IP65的防护等级，不需要额外做防水涂层处理。在做曲面建模的时候，所有的曲面都采用G2连续过渡，没有尖锐的棱角，一方面是减少应力集中点，提升壳体的抗冲击性能，另一方面也能避免棱角位置出现积灰、积水的死角，日常维护的时候只需要用高压气枪吹扫就能清理表面附着的杂物，不需要人工擦拭。

　　壳体的视窗区域预留的安装槽深度2mm，能够适配厚度2mm的钢化玻璃或者亚克力透明板，槽位周边预留了0.2mm的打胶槽，装配透明视窗的时候打胶后不会出现溢胶问题，视窗的曲面弧度和主体壳体完全贴合，装配后整个外表面是连续的平滑曲面，没有突出或者凹陷的结构，不会在气流通过的时候产生额外的风噪。针对不同的安装场景，壳体的安装基面可以做适配调整，如果是平面安装的场景，可以把柱式安装的弧面基座改成平面法兰结构，不需要改动上部的曲面防护部分，整体的结构通用性较强，不需要重新做整体的曲面重构，只需要调整下部安装接口的特征就能适配不同的安装需求。在结构强度验证的时候，针对壳体最薄弱的曲面顶部位置做了10J的冲击测试，壳体没有出现开裂或者明显的变形，筋位结构在受到冲击的时候能够把冲击力快速分散到整个壳体曲面，避免局部应力过大导致破损，完全满足户外使用的抗冲击要求。
