辐条式轨道行走轮结构设计方案

　　该辐条式轮体结构主要应用于轻载轨道输送设备、小型游乐设施传动系统、教学演示机械装置的行走与传动环节，在低速平稳运行的工况下承担径向载荷传递、行走导向的核心作用，区别于重载实心轮的厚重设计，这类辐条结构在满足承载要求的前提下大幅降低了轮体自身重量，减少了转动惯量对驱动端的负载冲击。从实际使用场景来看，这类轮体常配套于车间轻型悬挂输送线的从动轮组、小型轨道观光车的行走轮、机械原理教学演示台的传动轮部件，运行线速度通常控制在1m/s以内，适配的轨道多为标准轻型钢轨或定制圆轨，轮缘的凸起结构可在行走过程中自动纠正偏移，避免轮体脱轨引发设备故障。

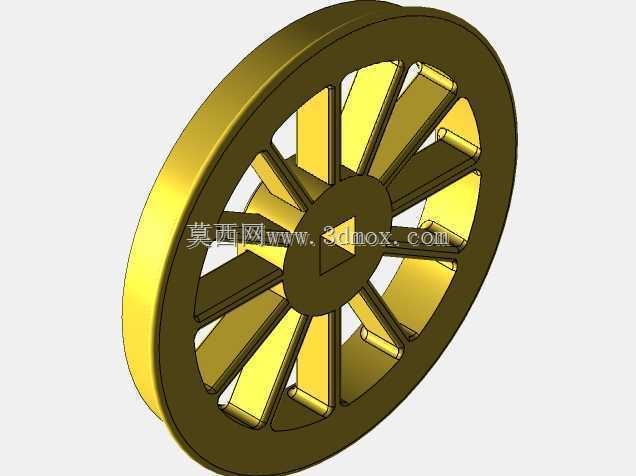

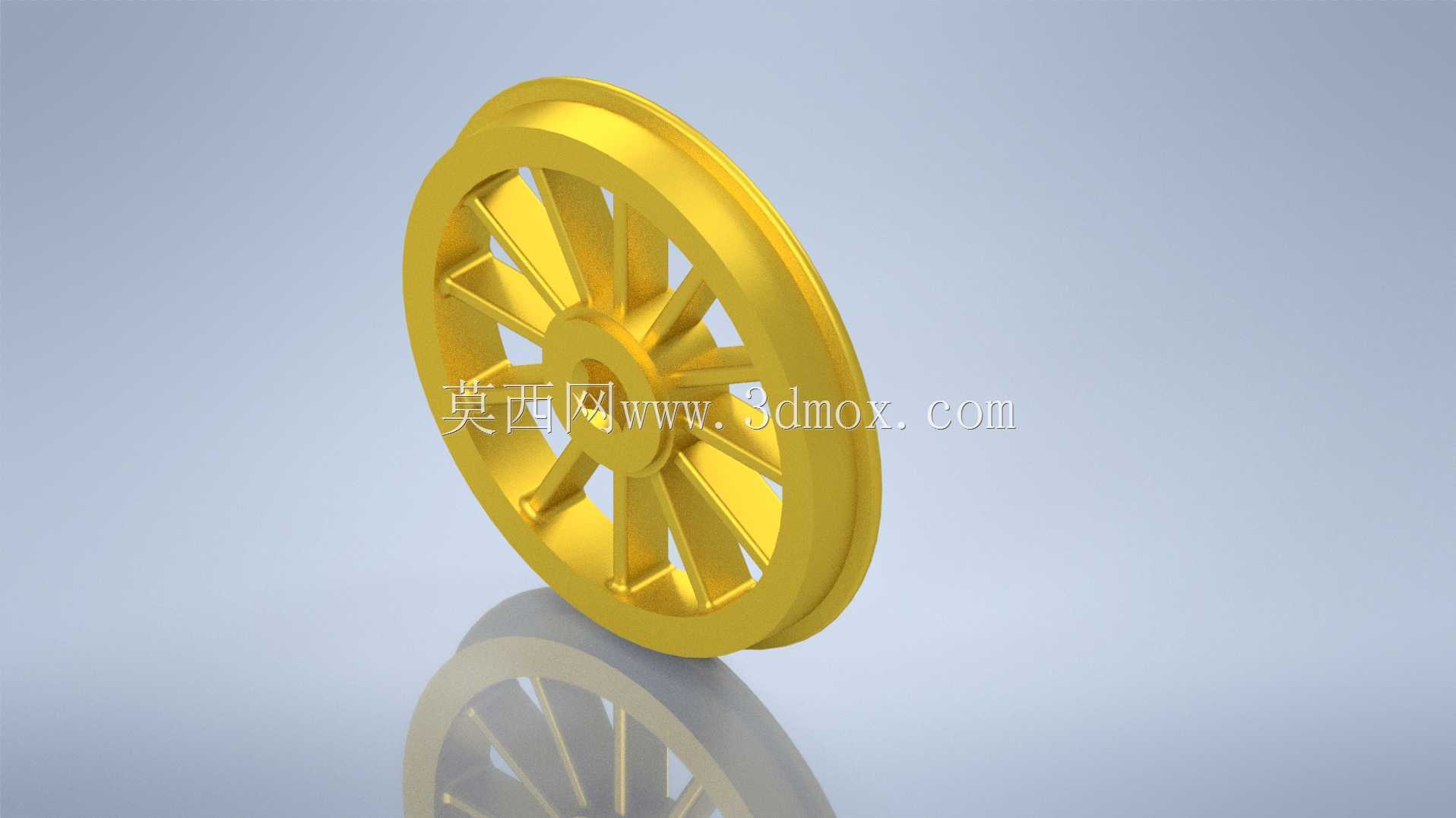

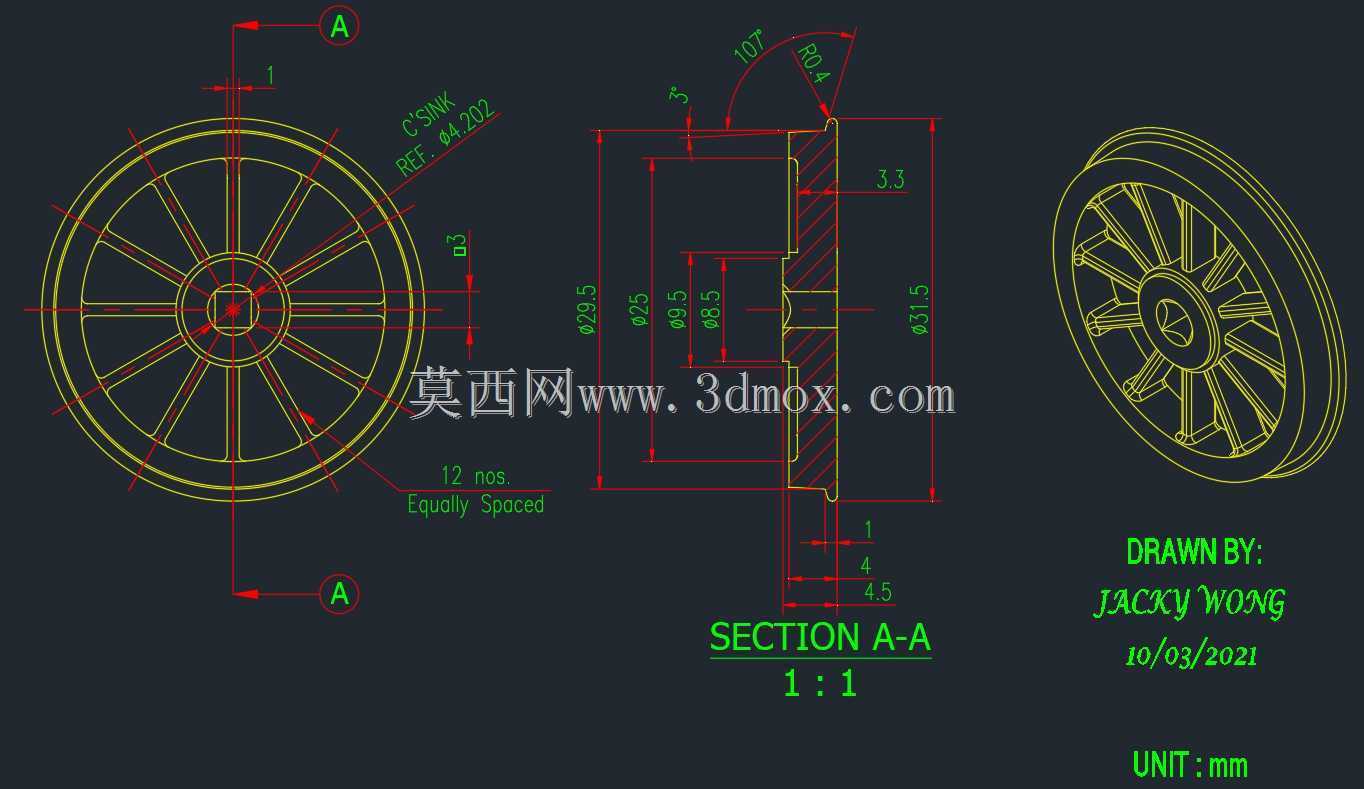

　　设计过程中优先考量了轮体的受力分布特性，轮心部位的加厚轮毂是核心承载区域，预留的轴孔可根据配套轴径做公差适配，通常采用H7/k6的过渡配合保证与传动轴的同轴度，轮毂端面可预留键槽位置，满足扭矩传递的需求，避免轮体与轴之间出现相对转动。连接轮毂与轮缘的辐条采用均匀放射状排布，共设置十根等截面辐条，每根辐条的截面做了圆弧过渡处理，消除了直角连接带来的应力集中问题，在承受径向载荷时，多根辐条可均匀分散受力，避免单一部件受力过载出现断裂，同时这种开放式的辐条结构也便于日常运维中清理缠绕的杂物，不会像封闭轮辋结构那样容易积留粉尘、碎屑。轮缘部位采用了双踏面设计，外侧的凸起轮缘起到导向限位作用，与轨道侧面保持1-2mm的间隙，避免运行中出现卡滞，内侧的平整踏面是与轨道接触的主要承载面，表面粗糙度控制在Ra3.2即可满足运行需求，不需要过高的加工精度，可有效降低加工成本。

　　从安装边界来看，该轮体的轴向厚度可根据配套轨道的宽度做适配调整，常规版本的轴向尺寸控制在50-80mm区间，轮体外径根据行走速度与传动比需求可在200-400mm范围内做参数缩放，安装时需要保证轮体与传动轴的垂直度，端面跳动量控制在0.1mm以内，避免运行中出现偏磨导致轮体提前失效。两侧可配套加装密封端盖，防止粉尘进入轴孔配合面磨损配合表面，若应用在有轻微腐蚀的工况下，可在轮体表面做阳极氧化或喷塑处理，提升部件的使用寿命。不同于铸造类重型轮的生产工艺，这类辐条轮可采用压铸或3D打印方式快速成型，小批量试制阶段的加工周期更短，也便于设计人员根据测试结果快速调整辐条厚度、轮缘高度等参数，在教学场景中使用时，这种直观的辐条受力结构也能帮助学习者理解轮类部件的载荷传递路径，掌握转动部件的设计要点。实际选型过程中，需要根据单轮承载重量核算辐条的抗弯强度，通常单根辐条的安全系数取3-5即可满足轻载工况的使用需求，不需要过度增加辐条厚度造成材料浪费，轮心轴孔的长度要大于轮毂宽度2-3mm，保证轴向固定时锁紧部件可以完全压紧轮毂端面，避免运行中轮体出现轴向窜动。
