多通路集成式流体转接汇流结构件

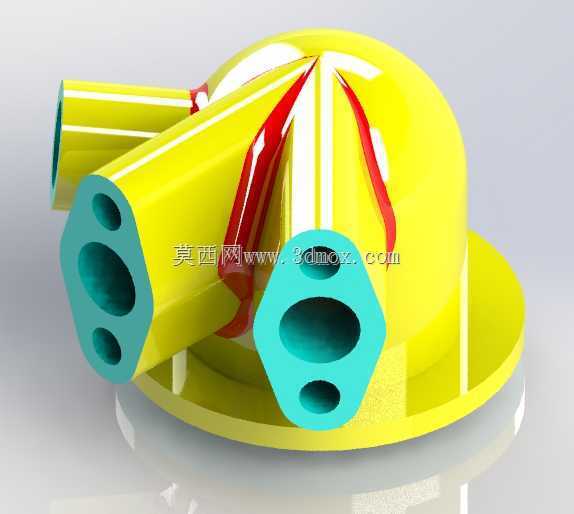

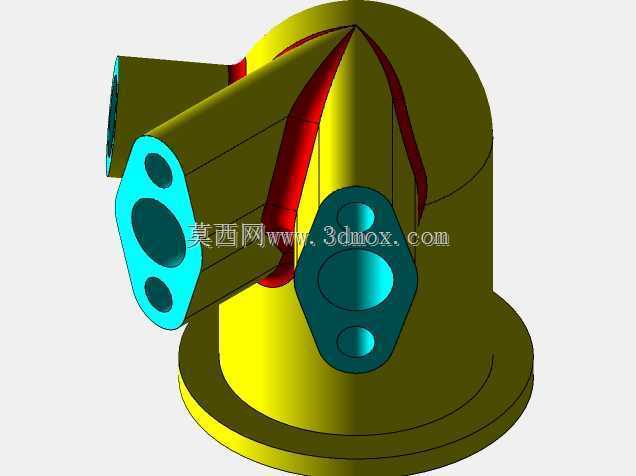

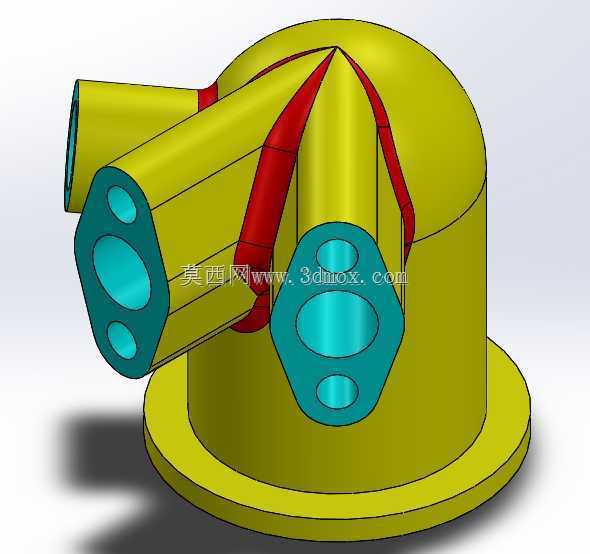

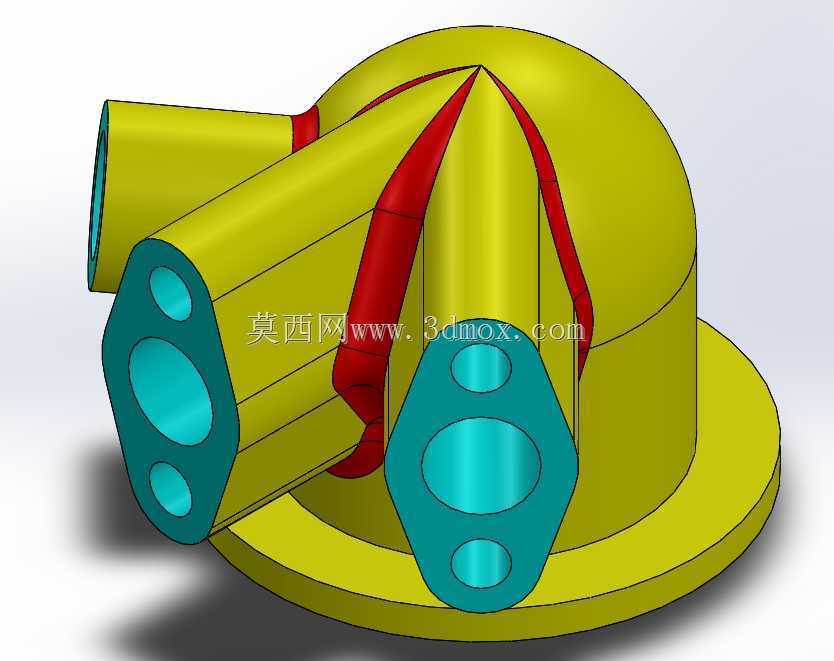

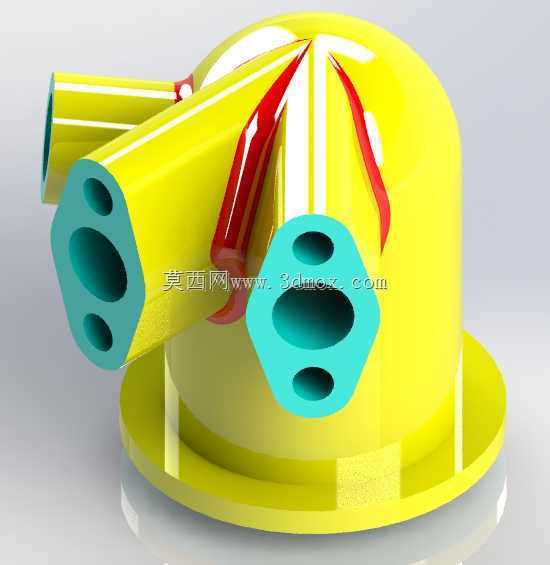

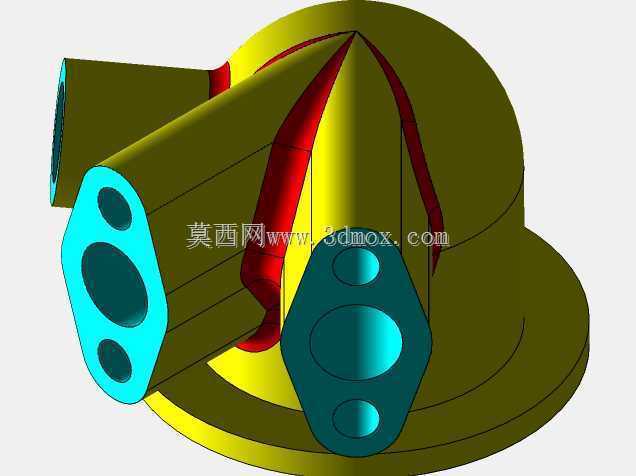

　　这类多通路集成的汇流结构，常出现在流体参数检测的传感安装工位上，区别于普通的三通、四通接头，它把多个流体通路整合在同一个基座本体上，能同时对接不同管径的检测管路，减少管路接驳点的泄漏风险。从结构形态上看，底部带圆盘式安装法兰，法兰上预留的安装孔位可以直接固定在检测面板或者设备壳体上，安装边界的设计充分考虑了工位紧凑性，不需要额外加装转接支架就能完成固定，三个侧向伸出的管路接口呈放射状排布，每个接口的端面都做了止口结构，对接管路时可以直接嵌入密封圈，不需要额外缠绕密封材料就能满足低压流体回路的密封要求。

　　设计这类结构的时候，首先要考虑的是内部流道的走向，不能出现直角死区，避免流体在腔体内滞留影响检测精度，尤其是在做小流量流体参数采集的时候，流道内壁的顺滑度直接影响传感器的响应速度，所以建模阶段就要把内部流道的过渡圆角做足，每个支路的通径根据对接的传感器量程做匹配，靠近主腔体的位置做渐扩过渡，降低流体经过时的压损。接口端的六边形外形不是随意设计的，是给安装扳手预留的夹持位，现场安装的时候不需要额外做工装夹持，用普通开口扳手就能卡住端面完成管路拧紧，不会因为夹持力过大损坏接口根部的结构。

　　实际应用场景里，这类结构大多用在多参数同步检测的流体回路中，比如同时检测管路内的压力、温度、流量参数的时候，不需要在管路上串联多个转接接头，直接把不同功能的传感元件安装在对应的接口上，就能在同一个点位采集多个参数，大幅缩短检测回路的长度，减少管路耗材的使用。主腔体的球形过渡设计，是为了让不同支路进来的流体在腔体内充分匀压，避免单支路流体直冲传感器探头造成检测数值波动，尤其是在脉动流体的回路里，球形腔体还能起到一定的缓冲作用，降低流体脉动对传感元件的冲击，延长传感器的使用寿命。

　　从安装尺寸的匹配性来看，底部法兰的直径和安装孔的孔距，是按照常规传感安装面板的通用尺寸设计的，可以直接替换同安装规格的老式单通路接头，不需要对原有设备的安装面板做二次加工，现场改造的适配性很强。每个接口的通径尺寸做了差异化设计，分别对应不同量程的传感元件安装需求，不需要额外加装变径接头就能完成对接，接口端面的密封槽深度和宽度，是按照常规O型圈的尺寸规格设计的，密封件的通用性很强，现场维护的时候不需要定制特殊规格的密封件。

　　建模过程中要特别注意接口根部的加强结构，因为侧向伸出的管路长度较长，拧紧管路的时候会在根部产生较大的弯矩，如果根部不做圆弧过渡加强，长期受交变载荷容易出现根部开裂的问题，所以在每个接口和主腔体连接的位置，都做了渐变式的加强筋过渡，既不会增加过多的结构重量，又能提升根部的结构强度。外表面的色彩区分是为了现场安装的时候快速识别不同的通路，避免管路接错，每个接口对应不同色彩的标识，现场布线接管的时候能快速对应功能回路，降低安装出错的概率。这类结构的壁厚设计是均匀的，不管是采用机加工还是注塑工艺生产，都不会出现壁厚不均导致的变形问题，主腔体的壁厚和接口位置的壁厚保持一致，加工过程中的应力分布均匀，成品的内应力小，长期在流体压力作用下不会出现形变泄漏的问题。
