环形多接口安装支架结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:610736

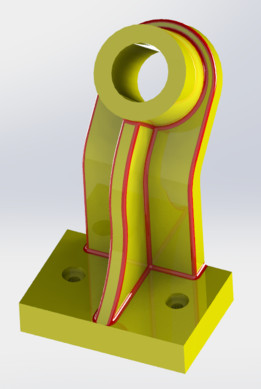

  • 环形多接口安装支架结构设计
  • 环形多接口安装支架结构设计
  • 环形多接口安装支架结构设计
  • 环形多接口安装支架结构设计

  这款环形多接口安装支架,主要应用在流体管路配套的传感检测、执行元件安装场景,常见于工业气动回路、小型液压支路、实验台流体测试系统的管段加装作业中,核心作用是在不破坏原有管路通径、不额外增加过长连接段的前提下,为外置的检测元件、小型执行机构提供稳定的安装基准,避免元件直接挂载在管路本体上造成的接头应力集中、长期振动松脱问题。

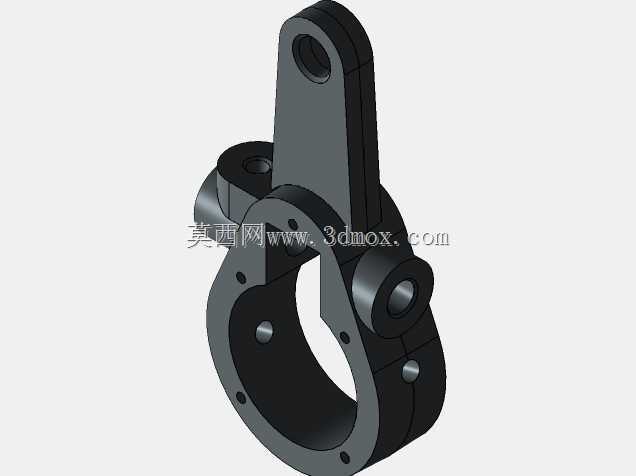

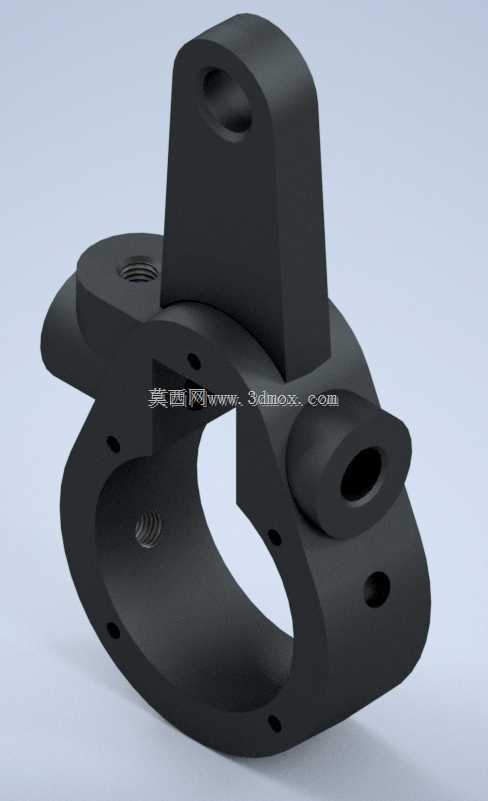

  从结构功能来看,主体的环形基座是核心承载部分,内孔为整圆通径设计,加工时严格匹配对应规格的管路外径,安装时可通过环形侧壁预留的紧定螺纹孔,配合紧定螺钉实现与管路的周向、轴向固定,也可根据现场安装需求,在环形基座与管路之间加装薄型橡胶减震垫,抵消管路内流体脉动带来的高频振动,避免上方挂载的元件出现信号漂移、紧固件松动。环形基座的侧壁并非等厚设计,而是根据各个接口的受力方向做了差异化的壁厚加强:向上延伸的立式耳板是主要的重载安装位,耳板上的通孔为光孔设计,可穿装螺栓固定较重的阀组或者块状检测元件,耳板与环形基座的衔接位置做了大圆角过渡,避免应力集中导致的断裂,这个位置的壁厚比环形基座基础壁厚高出40%,能够承受垂直方向最大120N的静载荷,以及横向30N的交变振动载荷。

  侧向伸出的短圆柱接口为轻载安装位,内孔为贯通光孔,主要用于固定小型传感器探头、喷管或者接线导柱,接口的轴线与环形基座内孔的轴线呈空间垂直交错,不会干扰主路流体的正常流通,接口根部同样做了圆角加强,避免侧向受力时出现断裂。环形基座的下端面为安装贴合面,加工时保证平面度公差在0.1mm以内,当需要将整个支架固定在安装板或者设备壁面时,可通过下端面周向均匀分布的四个沉头孔穿装螺栓实现固定,此时环形基座的内孔可作为流体通道或者线缆过孔使用,适配多场景的安装需求。

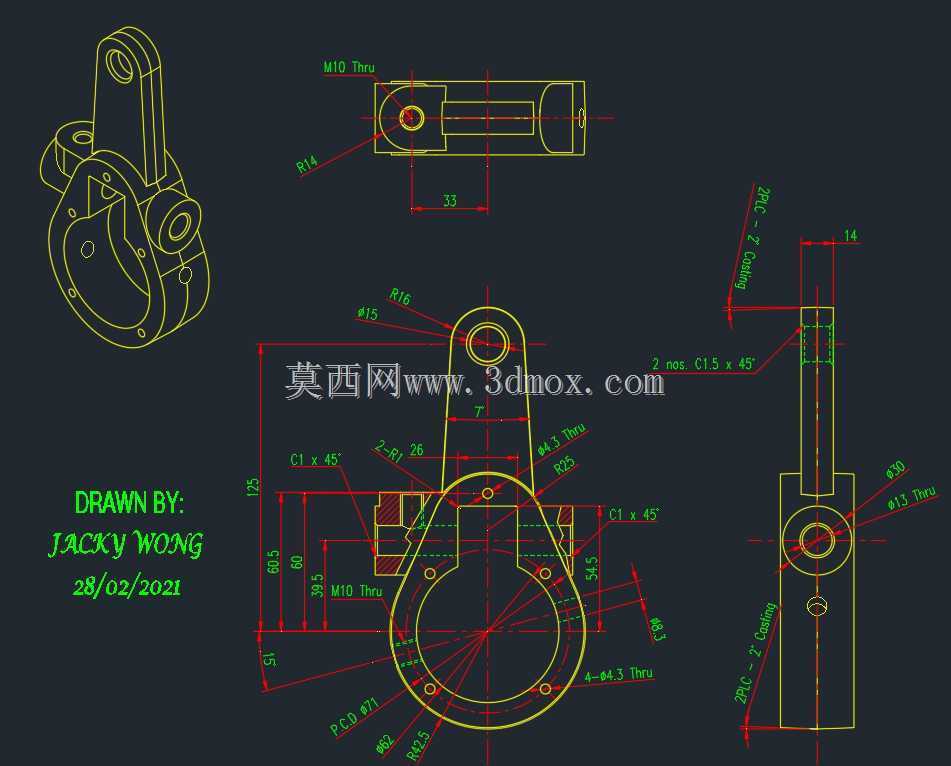

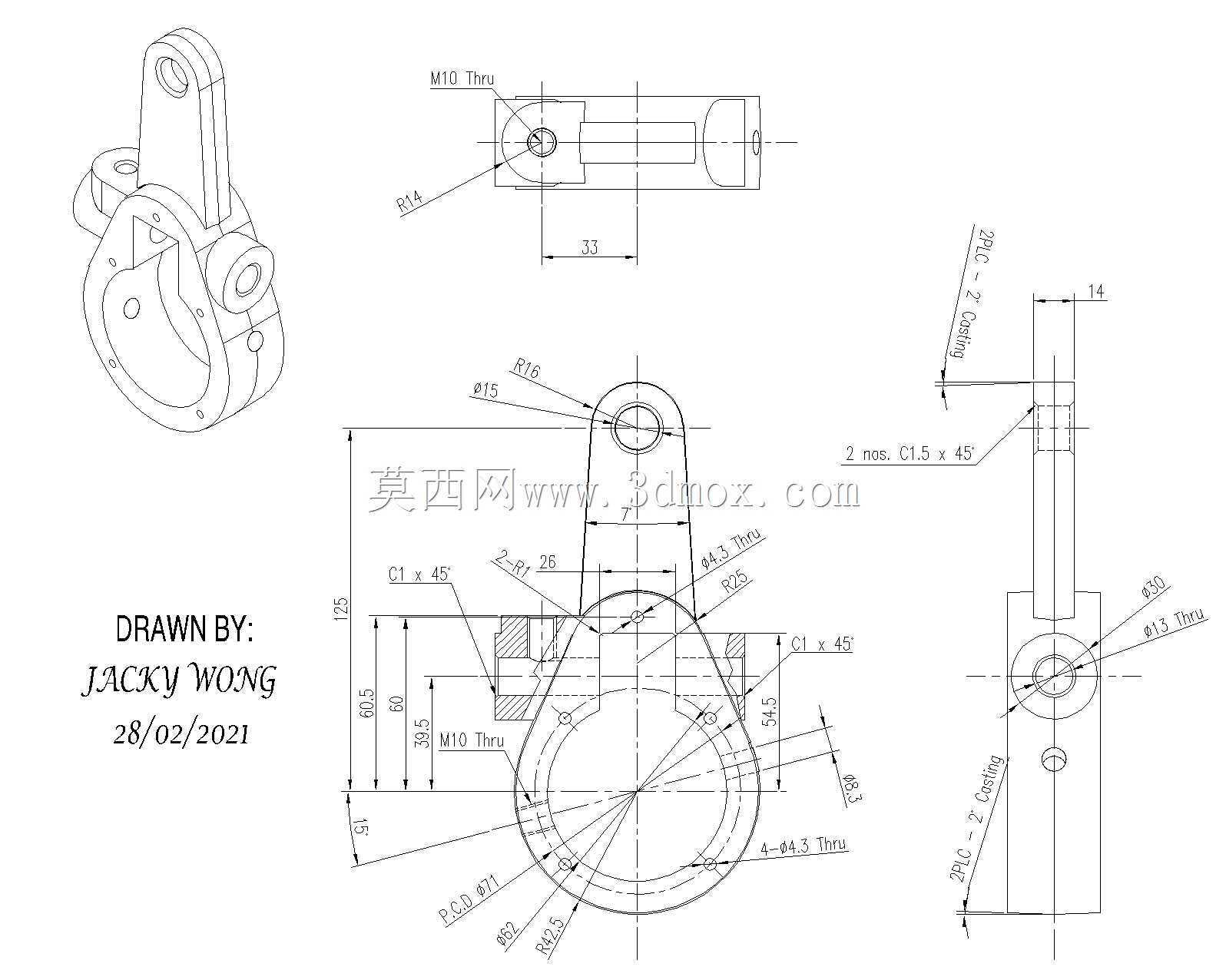

  设计过程中,首先要确定核心的安装边界:环形基座的内孔尺寸优先匹配常用的25mm外径管路,这个规格是实验室流体回路、小型工业气动系统中最常用的管外径,适配性最强;整体外轮廓的最大回转直径控制在72mm,避免安装后占用过大的周边空间,在密集排布的管路组中也能找到安装位置;立式耳板的顶端距离环形基座下端面的总高度控制在68mm,保证上方安装的元件不会与相邻管路产生干涉;侧向接口的外伸长度控制在18mm,既保证足够的螺纹啮合长度或者安装配合长度,又不会因为外伸过长导致受力时弯矩过大。

  细节设计上,所有的安装孔位都做了倒角处理,避免安装时螺栓、探头刮伤螺纹或者配合面,所有的棱边都做了R0.5的圆角去毛刺,符合机械加工的通用工艺要求,不会出现划手、割伤线缆的问题。环形基座内侧预留的两个螺纹孔为M4规格,呈120度分布,紧定螺钉的尖端做了平尾处理,锁紧时不会在管路表面压出过深的凹痕,后续拆卸调整位置时不会影响管路的外观和密封性能。立式耳板上的安装孔为Φ6.5光孔,适配M6的安装螺栓,孔位距离耳板侧边的距离大于螺栓直径的1.5倍,保证螺栓安装时侧边有足够的强度,不会出现侧壁崩裂的问题。侧向接口的内孔为Φ5.2,可适配M6的外螺纹元件直接拧入,或者穿装Φ5的光轴类元件配合顶丝固定。

  实际选型使用时,需要注意几个安装边界:如果是挂载重量超过80N的元件,优先采用下端面沉孔固定的方式,将支架整体锁在固定壁面上,不要仅依靠环形基座抱紧管路来承载,避免长期载荷下管路变形或者支架滑移;如果是在振动较强的设备旁安装,所有的连接螺栓都需要加装弹簧垫圈或者涂覆螺纹锁固胶,避免松脱;环形基座与管路配合时,如果管路为金属材质,配合间隙控制在0.1-0.2mm即可,如果是PVC或者尼龙类的塑料管路,配合间隙可放大到0.3mm,避免紧定螺钉锁紧时胀裂管路。

  从建模逻辑来看,整个零件采用一体化结构设计,没有拼接组件,适合采用注塑或者粉末冶金工艺批量生产,也可采用铝合金棒料通过CNC加工制作小批量的定制件,加工时优先一次装夹完成环形内孔、下端面的加工,再二次装夹加工各个安装孔位,保证各个孔位的位置度公差在0.2mm以内,确保安装时元件的位置精度符合要求。
