带安装底座双肋支撑铰接支座结构

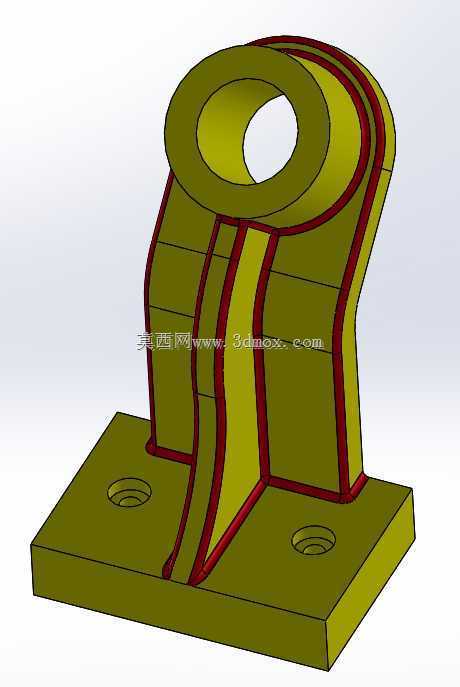

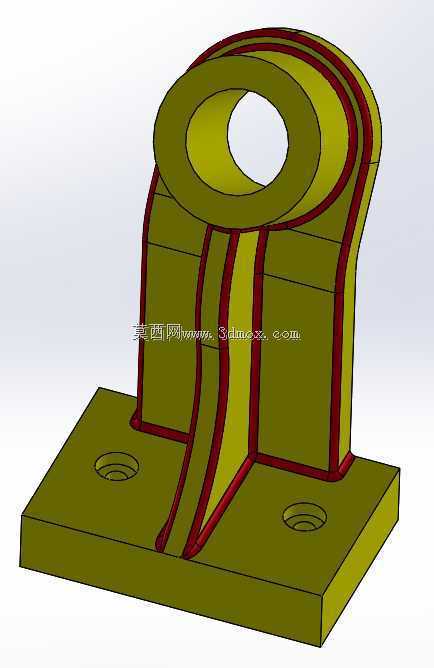

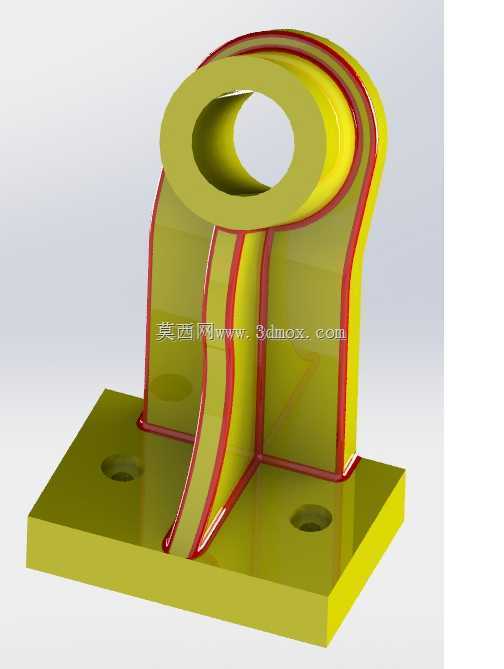

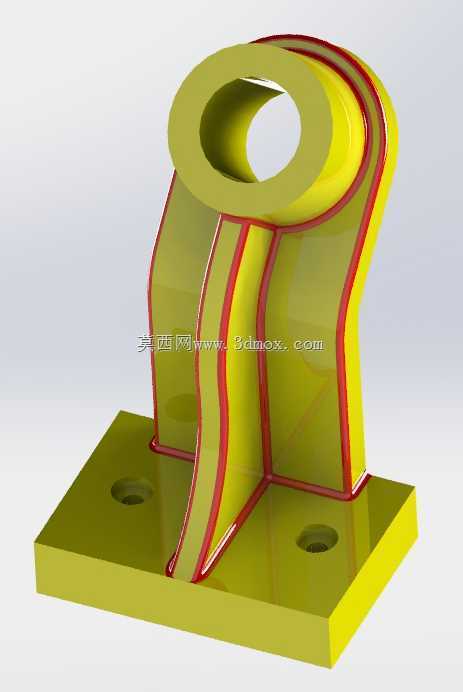

　　该铰接支座类构件多用于工业设备中需要实现铰接转动、同时承受径向载荷与一定倾覆力矩的连接部位，常见于自动化生产线的连杆驱动端、工装夹具的翻转铰接位、输送设备的张紧臂支撑点，也可作为小型液压执行元件的端部连接座使用，核心作用是为铰接销轴提供稳定的安装基准，同时将上部铰接部位承受的载荷均匀传递至安装基面，避免局部应力集中导致的结构失效。从结构设计逻辑来看，上部的环形铰接孔为核心功能部位，孔内壁需与铰接销轴形成间隙配合，设计时需根据配套销轴的直径确定孔的公差带，通常选用H7级公差保证转动灵活性同时控制径向窜动量，孔的轴向长度经过匹配计算，足够的接触长度可降低销轴单位面积承受的压强，减少长期往复转动带来的磨损，延长构件的使用寿命。

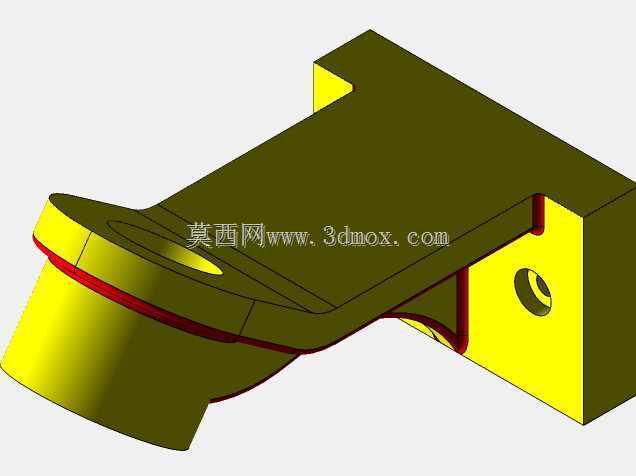

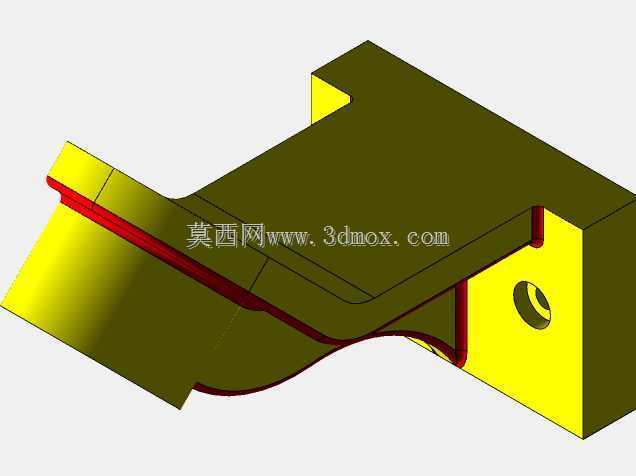

　　下部的方形安装底座为整个构件的承载基础，底座上开设的两个沉头安装孔用于穿设固定螺栓，安装孔的中心距、沉孔深度与直径均匹配常用的内六角螺栓规格，安装时可将支座整体固定在设备的安装平台或型材架上，底座底面设计为全平面结构，安装时可与安装基面完全贴合，保证支撑的稳定性，避免出现安装倾斜导致铰接孔轴线偏移，加剧销轴与孔的偏磨。连接上部铰接环与下部底座的双曲形肋板是结构受力的关键传递路径，肋板采用变截面流线型设计，并非等厚度直肋结构，这种设计一方面可以在铰接环与底座的连接过渡区域避免直角带来的应力集中问题，在承受冲击载荷时，应力可沿着流线型的肋板轮廓均匀分散，不会在转角处出现应力峰值导致结构开裂；另一方面，双肋对称布置在铰接环的轴向两侧，

　　可同时承受径向载荷与侧向的倾覆力矩，相比单肋结构抗侧倾能力提升40%以上，同时流线型的轮廓在铸造或注塑成型时更利于材料填充，减少成型缺陷。从安装边界来看，底座的外形尺寸决定了安装时所需的平面空间，两个安装孔的中心距需与配套安装位的螺纹孔中心距完全匹配，安装时需保证底座底面与安装基面的平面度公差不超过0.05mm，避免螺栓锁紧后底座出现变形，导致上部铰接孔的轴线出现偏斜；上部铰接孔的中心高度是安装时的核心定位尺寸，该尺寸直接决定了配套连杆或执行元件的安装位置精度，设计时需严格控制该尺寸的公差，通常控制在±0.1mm范围内，避免出现装配干涉或运动行程不足的问题。在实际工况适配方面，该结构可根据使用场景选用不同的加工材料，

　　常规轻载工况下可选用工程塑料通过注塑成型，具备自重轻、耐腐蚀的特点，适用于食品加工、包装设备等对卫生要求较高的场景；中载工况下可选用铸铁或铝合金通过铸造成型后再对铰接孔进行精加工，成本较低且具备足够的结构强度，适用于普通自动化设备、输送线等场景；重载冲击工况下可选用碳素结构钢通过焊接成型后进行去应力退火，再对铰接孔、安装底面进行精加工，可承受较大的冲击载荷，适用于工程机械、重型工装等场景。结构设计时还在肋板与铰接环、肋板与底座的连接位置做了圆角过渡处理，圆角半径根据板材厚度或铸造壁厚确定，通常不小于壁厚的1/3，进一步降低应力集中系数，同时在加工过程中可减少刀具的接刀痕迹，提升加工效率。铰接孔的两端可根据使用需求加装轴套，比如铜套或自润滑轴套，进一步提升耐磨性能，降低后期维护成本，加装轴套后孔的加工尺寸需匹配轴套的外径，采用过盈配合将轴套压入孔内，避免轴套在转动过程中出现窜动。
