传感器安装用异形铰接支座结构设计

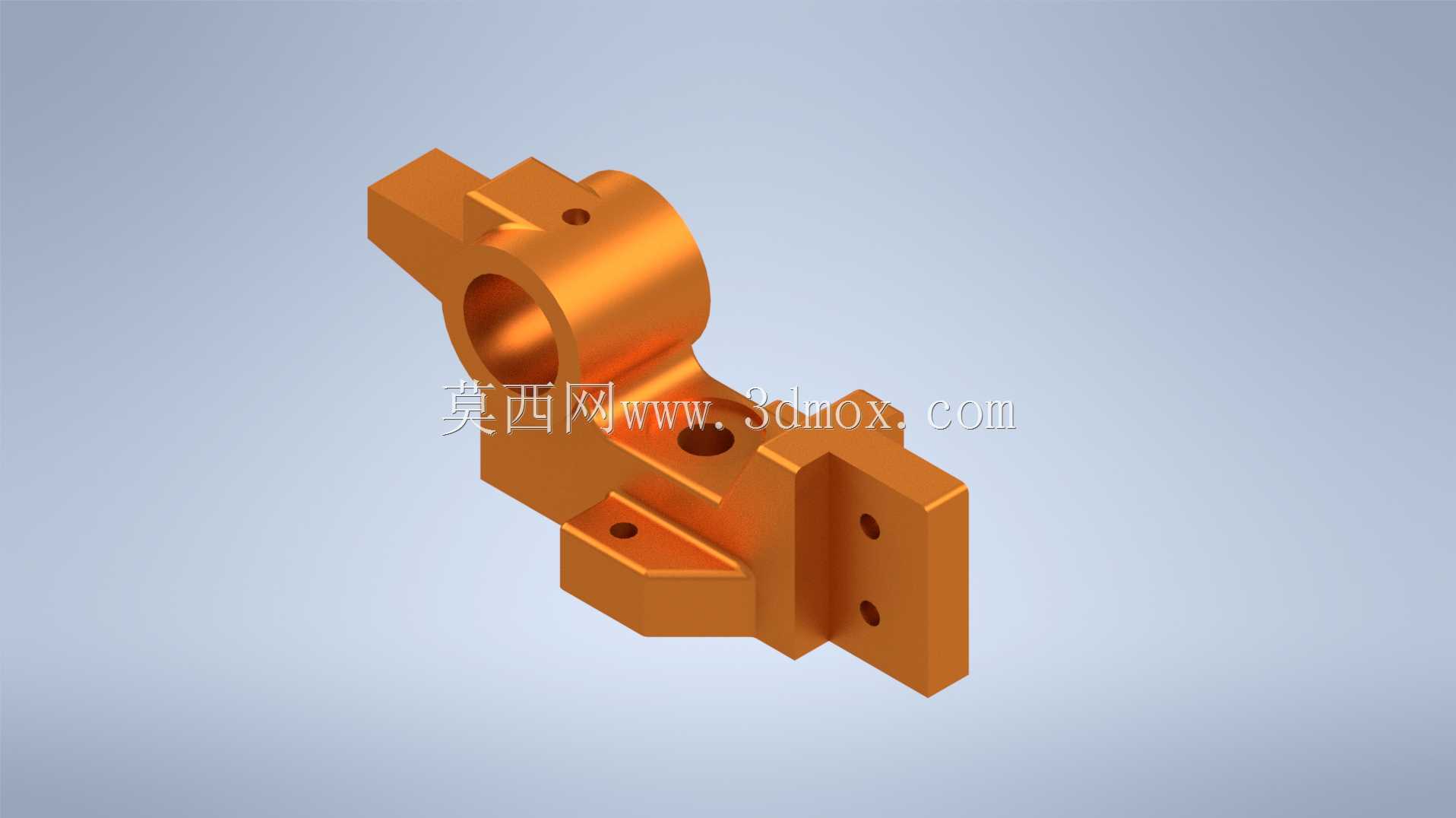

　　在工业传感检测单元的布设场景里，这类异形铰接支座的应用覆盖了自动化产线位置检测、设备运行状态监测、工装夹具定位反馈等多个环节，核心作用是为圆柱类传感元件提供稳定的安装基准，同时通过自身的铰接结构适配检测角度的微调需求，避免传感器安装后因设备振动、装配公差累积出现检测偏移、信号丢包的问题。不同于常规的平板式安装座，这个零件在结构上做了多维度的功能集成，主体的大直径通孔是传感器主体的穿装位，孔壁的加工精度直接决定传感器的同轴度，设计时预留了0.02mm的间隙配合公差，既方便传感器的拆装维护，也能限制传感器径向的窜动余量，通孔旁侧的小螺纹孔是紧定螺钉的安装位，拧紧后可以将传感器牢牢锁止在设定的轴向位置，不会因为设备运行的振动出现轴向滑移。

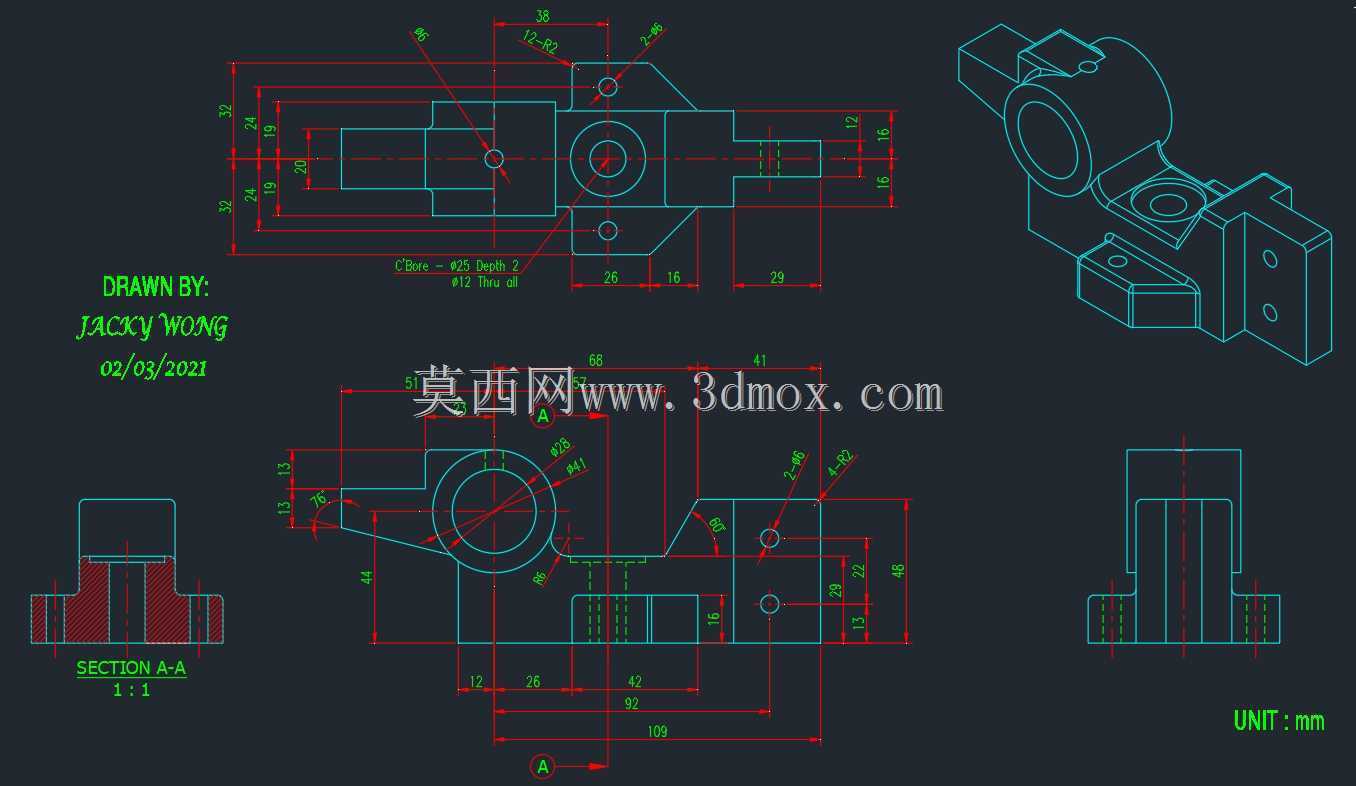

　　零件一侧延伸出的带双安装孔的立板，是整个支座的固定连接端，两个安装孔的孔距按照常用的工业铝型材安装槽间距做了匹配设计，可以直接通过螺栓固定在型材机架、设备立板或者工装基板上，立板与主体连接的位置做了加厚的过渡圆角，避免长期受交变载荷出现应力集中断裂的问题。另一侧的凸台结构上预留了两个定位销孔，当需要对传感器检测角度做精准限位时，可以插入定位销配合铰接结构锁止角度，不需要反复调整螺栓紧固力矩就能保证检测位置的重复精度。设计这类零件的时候，首先要考虑的是安装边界的约束，整个零件的外轮廓尺寸控制在紧凑范围内，不会占用过多的设备安装空间，适合在狭小的设备内腔、工装缝隙里布设传感器，各个安装孔的位置都做了避让设计，

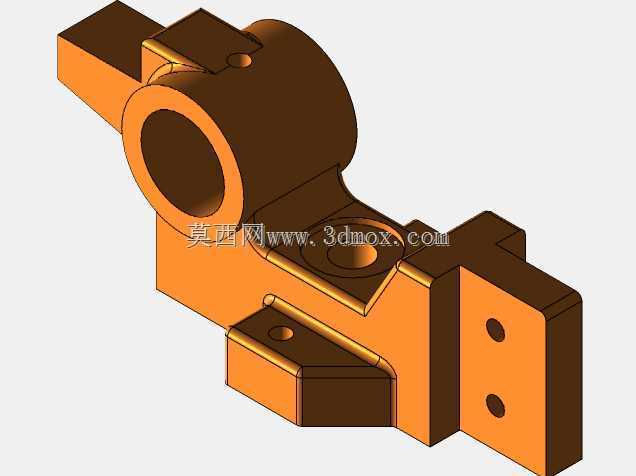

　　紧固螺栓的时候工具不会和零件本体、周边的其他管线零件发生干涉。零件的材质选型一般根据使用场景确定，常规工业环境下采用6061铝合金加工，表面做阳极氧化处理，重量轻且有足够的结构强度，耐腐蚀性能也能满足多数车间环境的使用要求；如果是在高负载、强振动的重型设备上使用，可以换成45号钢做调质处理，提升整体的结构刚性。从建模逻辑上看，这个零件的特征构建遵循了机械加工的工艺顺序，先通过拉伸做出主体的基准块，再切除出中间的大直径穿装孔，之后添加各个方向的安装凸台、切除安装孔，最后添加所有的过渡圆角、倒角特征，所有的孔位都做了沉头或者倒角处理，避免装配时螺栓、传感器被孔口的毛刺刮伤。实际使用中，

　　这类支座可以适配外径与中间通孔匹配的各类圆柱型传感器，包括接近开关、光电传感器、位移传感器等，通过铰接结构的角度调整，可以让传感器的检测端面正对被测物体，不管是被测件做直线运动还是旋转运动，都能保证检测信号的稳定输出，相比固定式的安装支架，这种带铰接调整功能的支座不需要在安装面上加工多个角度的螺纹孔，就能实现一定范围内的角度无级调整，大幅降低了现场安装调试的工作量，也减少了设备改造时的加工成本。在结构强度校核上，对安装立板的螺栓连接位、主体与立板的过渡位置做了静力学仿真，在承受100N的侧向载荷时，最大变形量小于0.01mm，完全满足传感器安装的刚性要求，不会因为支座变形导致传感器检测位置偏移。零件上的所有棱边都做了0.5mm的倒角处理，既避免加工后残留的锐边划伤安装人员，也能减少零件搬运、装配过程中的磕碰损伤。
