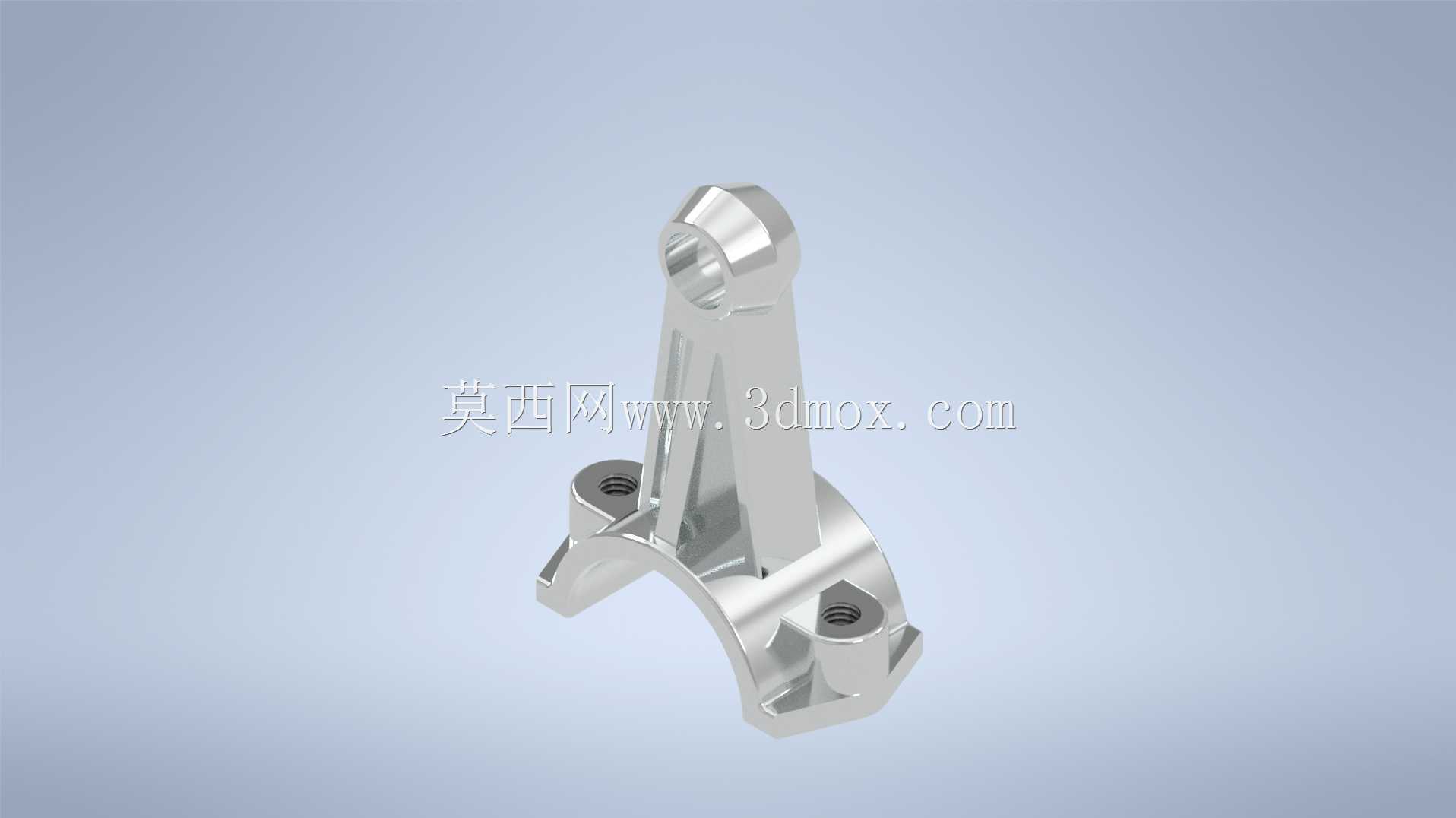

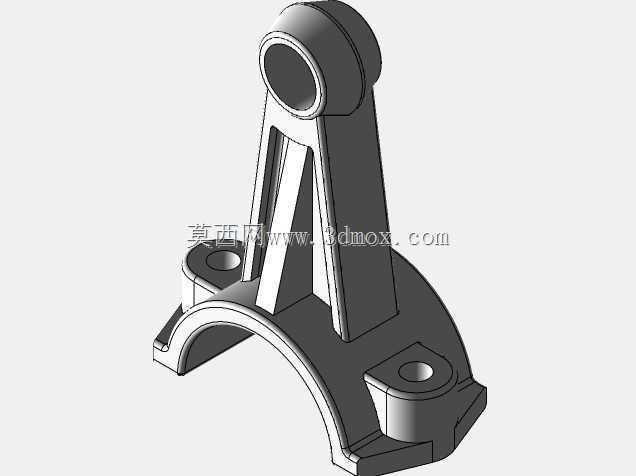

这类叉形铰接固定座在工业传动、工装夹具、小型执行机构的连接场景中十分常见,核心作用是实现两个相对运动部件之间的铰接支撑,同时承担径向与轴向的复合载荷,避免连接部位出现应力集中导致的结构失效。从结构设计来看,上部的单耳铰接孔做了加厚凸台处理,孔壁预留了足够的壁厚余量,能够适配标准圆柱销的压装需求,凸台与下方立筋采用圆弧过渡,可有效分散铰接部位传递的交变载荷,避免长期往复运动下出现根部断裂的问题。下部的弧形抱箍结构是整个零件的安装基准,弧形面的曲率与配套的圆柱安装轴完全匹配,抱箍两侧的凸台预留了内螺纹孔,安装时通过锁紧螺栓即可将整个支座抱紧在固定轴上,不需要额外加工安装平面,适配轴类构件的快速装调需求,两侧凸台的厚度经过载荷校核,

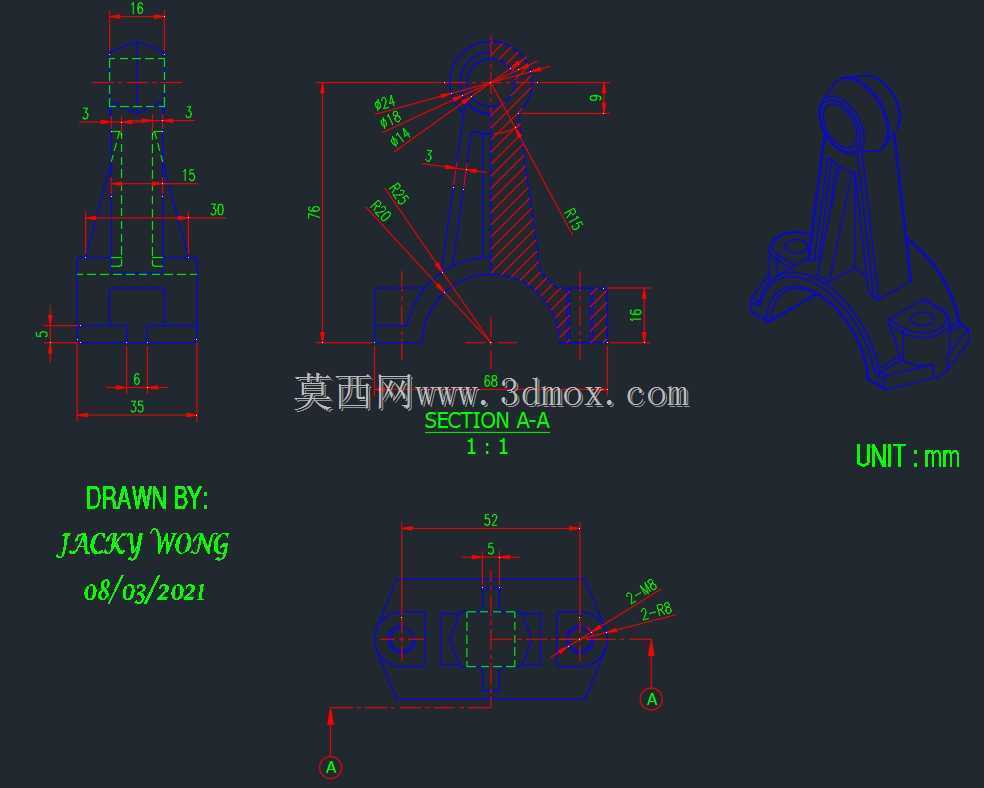

螺纹孔深度满足螺栓啮合长度要求,不会出现滑牙或者凸台开裂的问题。立筋部分采用了变截面设计,靠近上部铰接孔的位置筋宽较窄,向下逐渐加宽过渡到抱箍基座,在保证整体结构刚度的前提下尽可能减少材料占用,降低零件整体重量,筋板与两侧安装凸台、上部铰接凸台的连接处都做了铸造圆角处理,既符合金属铸造或者机加工的工艺要求,也能减少应力集中点。从安装边界来看,上部铰接孔的中心到下部抱箍弧形面最低点的垂直距离,决定了铰接点与安装轴的中心距,这个尺寸直接关联配套连杆机构的运动行程,设计时需要严格控制公差范围,避免出现运动干涉或者行程不足的问题;抱箍的开口宽度略小于配套轴的直径,锁紧后能够产生足够的抱紧力,防止支座在承受冲击载荷时出现轴向窜动或者周向转动;
两侧螺纹孔的中心距与配套锁紧螺栓的孔位公差匹配,安装时不需要额外修配即可完成装配。在实际应用中,这类零件常被用在气动执行元件的端部连接、小型工装的翻转机构铰接点、检测设备的探头调节支架等位置,相比平板式的铰接支座,这种带抱箍结构的固定座不需要在安装轴上加工定位平面或者键槽,不会破坏安装轴的整体结构强度,装拆调整也更加便捷,只需要松开两侧的锁紧螺栓即可沿着安装轴调整轴向位置或者转动角度,调整到位后锁紧即可完成固定。设计过程中需要重点校核几个关键位置的强度:上部铰接孔的挤压强度,要匹配配套销轴的材质与载荷大小,避免孔壁出现压溃变形;立筋根部的弯曲强度,要承受铰接点传递的侧向弯矩,避免长期载荷下出现塑性变形;抱箍部位的锁紧强度,
要保证螺栓锁紧后抱箍产生的抱紧摩擦力大于工作状态下的轴向与周向载荷,防止出现滑移。零件的外形轮廓没有尖锐棱角,所有非配合面都做了倒角处理,既避免安装过程中划伤操作人员,也符合机械零件的安全设计规范。配合面的粗糙度要求根据使用场景调整,铰接孔内表面需要达到较高的光洁度,减少销轴转动时的磨损,抱箍的弧形配合面粗糙度略低,保证抱紧时的摩擦力足够,非配合面不需要过高的加工精度,能够降低加工成本。
