带加强筋流线型单耳连接摇臂结构

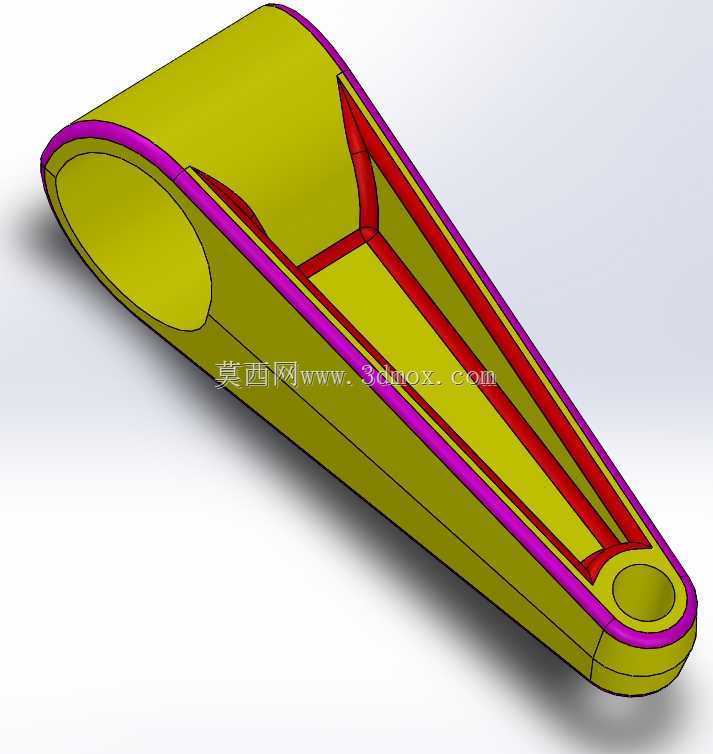

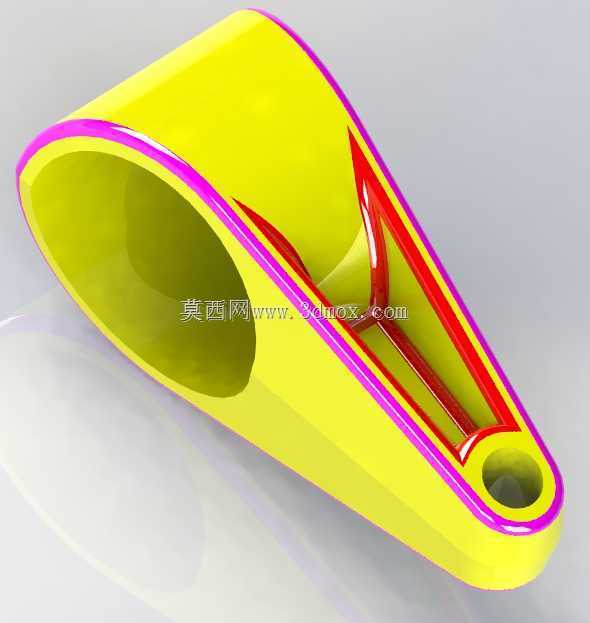

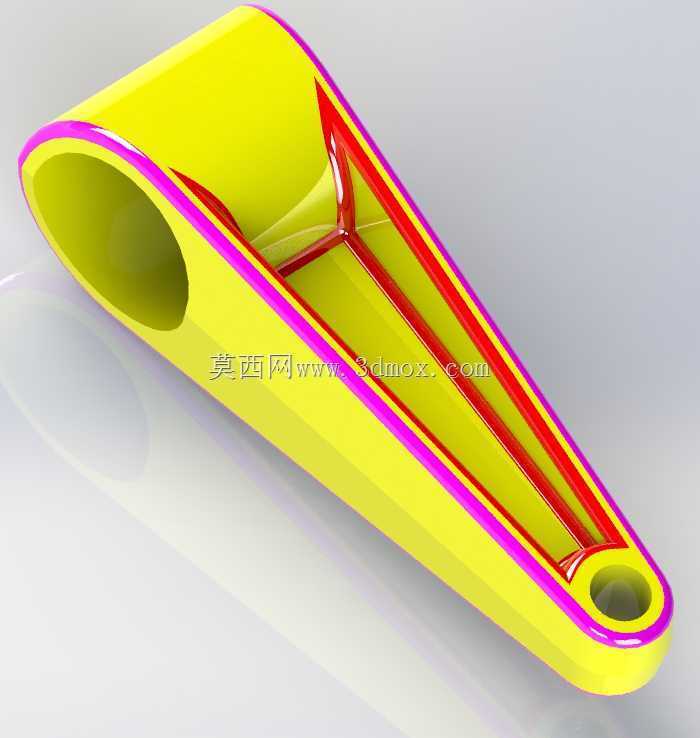

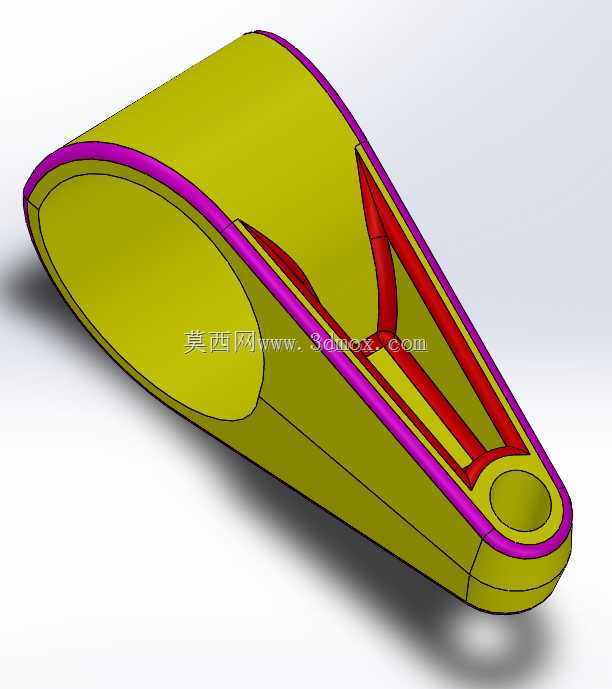

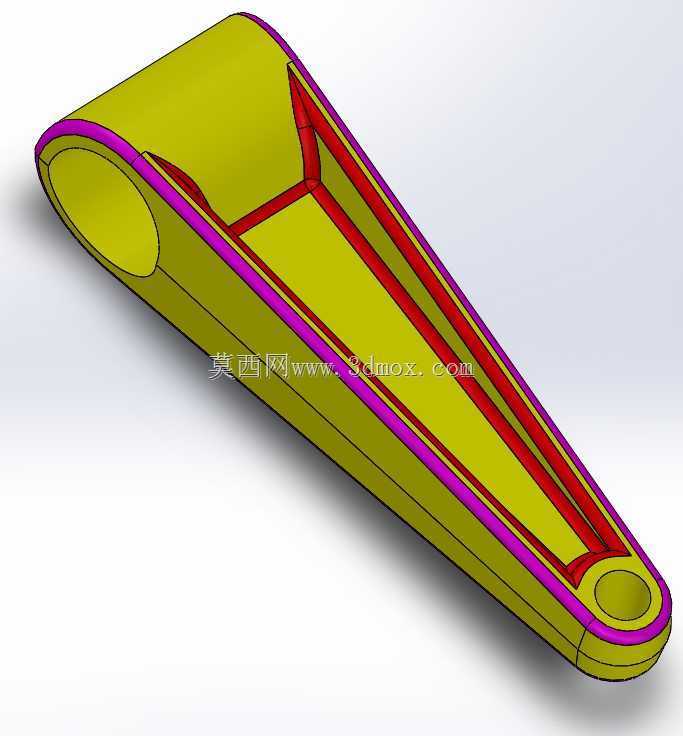

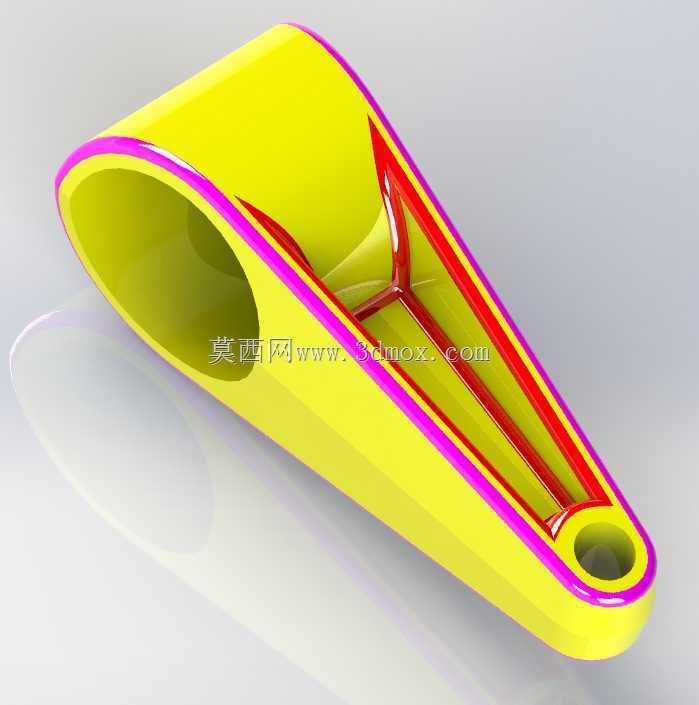

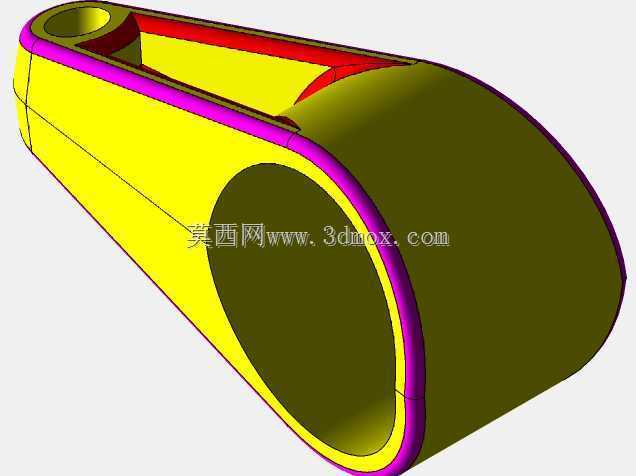

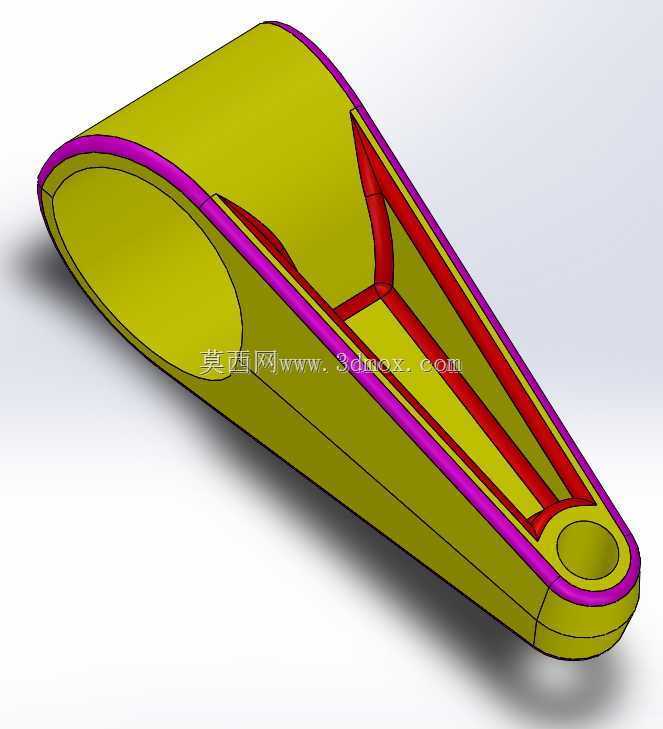

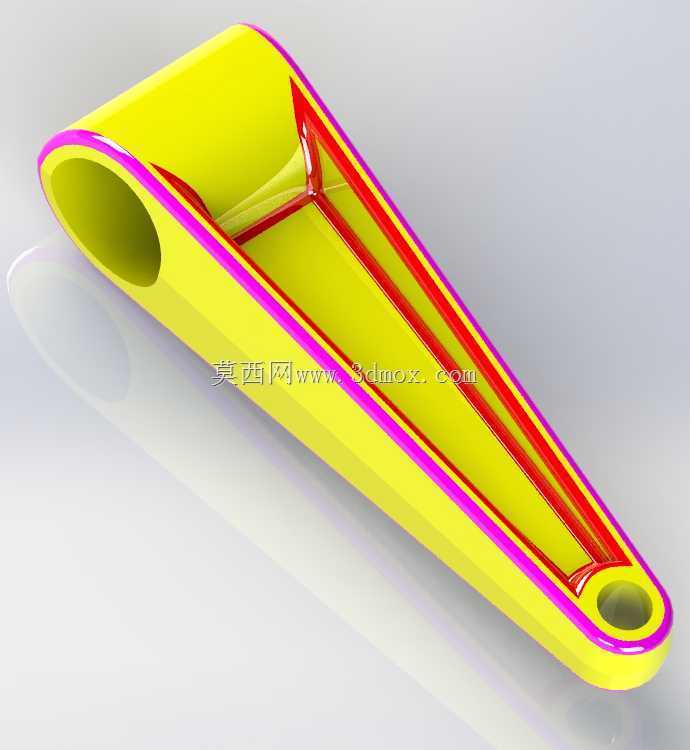

　　这类带加强筋的流线型单耳连接构件，常应用在中小载荷的往复传动机构中，比如轻工设备的连杆传动组、小型健身器材的阻力传导臂、户外休闲设施的活动铰接部位，核心作用是在两个存在相对摆动需求的部件之间传递推拉力，同时抵消传动过程中产生的侧向弯矩，避免连接部位出现应力集中导致的断裂失效。从结构功能上看，构件一端为大直径的筒状套接端，内孔可直接与固定销轴或者驱动轴配合，配合面的长度经过针对性设计，足够的配合长度可以分散轴孔接触面上的压应力，避免长期摆动过程中出现孔位磨损失圆；另一端为带通孔的单耳铰接端，通孔可穿装销轴与从动部件连接，单耳结构的设计优势在于安装时不需要双侧对位，只需要从单侧插入销轴即可完成装配，在空间局促的安装场景下能大幅降低装配难度。

　　设计思路上，整体采用流线型的变截面过渡，没有生硬的直角转折，从大直径筒端到单耳端的壁厚逐步收窄，既可以顺着应力传导的路径分布材料，让载荷从套接端传递到铰接端的过程中应力流顺畅，不会在转角位置出现应力截断，同时流线型的外轮廓也能减少设备运行过程中构件摆动带来的风阻，在有高速往复运动需求的场景下能降低不必要的动能损耗。内部设置的两道纵向加强筋，沿着构件的长度方向布置，从筒状端的内壁一直延伸到单耳端的根部，这两道筋的作用是提升构件的截面惯性矩，在不额外增加整体壁厚、不提升构件整体重量的前提下，大幅提升构件的抗弯抗扭性能，避免在承受侧向载荷时出现整体弯曲变形；筋条与外壁的连接位置全部采用圆角过渡，避免筋根位置出现应力集中，长期受交变载荷时不会从筋根位置萌生疲劳裂纹。外边缘的亮色封边结构实际是设计时预留的工艺倒角，一方面可以去除加工过程中产生的锐边毛刺，避免装配和维护过程中划伤操作人员，另一方面倒角结构也能提升构件的外观完整性，在做表面喷涂或者阳极氧化处理时，边缘位置不会因为涂料堆积出现厚度不均的问题。

　　从安装边界来看，大直径筒端的外圆做了整周的等壁厚设计，安装时筒端的外圆不会和周边的固定构件发生干涉，周边只需要预留出不小于筒端外径3mm的活动空间，即可满足构件全角度摆动的空间需求；单耳端的两个侧面做了平行度公差控制，和配套的双耳连接座配合时，侧面间隙可以控制在0.1mm到0.2mm之间，既不会因为间隙过大出现摆动窜动，也不会因为间隙过小导致装配卡滞。构件的整体长度按照铰接点的中心距设计，两个孔位的中心距公差控制在±0.05mm以内，能保证传动过程中的行程精度，不会因为尺寸偏差导致传动到位时出现位置超差。筒端内孔和单耳端通孔的同轴度、圆柱度都按照传动件的常规精度要求设计，和标准销轴配合时可以选择间隙配合，满足长期摆动的润滑脂存储需求，减少铰接位置的磨损量，提升构件的整体使用寿命。在材质选择上，这类构件如果用于普通载荷场景可以采用增强尼龙注塑成型，重量轻且具备足够的自润滑性能，如果用于载荷稍大的场景则可以采用铝合金压铸成型，表面做阳极氧化处理提升耐磨和耐腐蚀性能，两种工艺都可以适配这个结构的设计，不需要额外做复杂的结构调整。
