感应电机测试装配工装结构设计方案

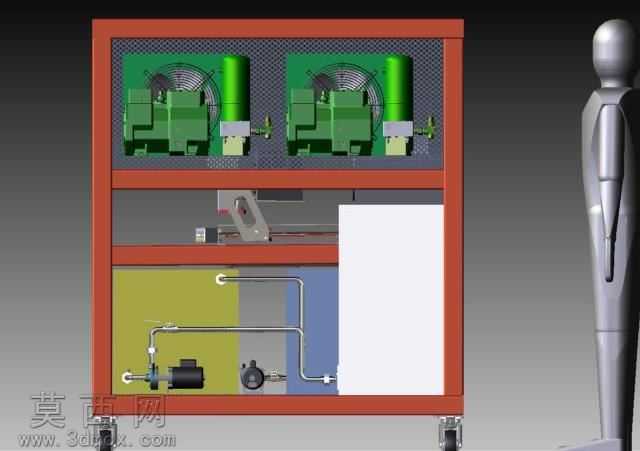

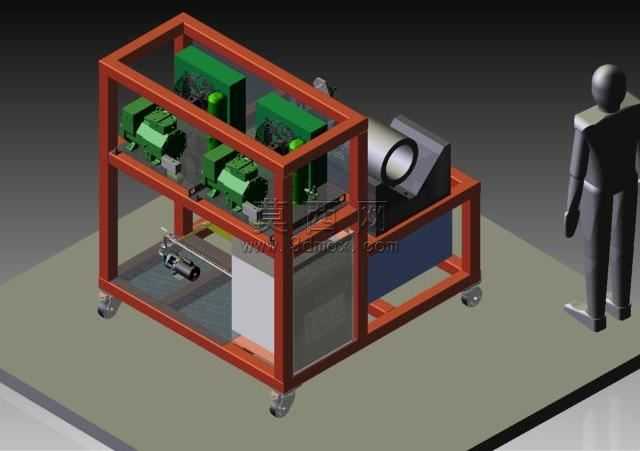

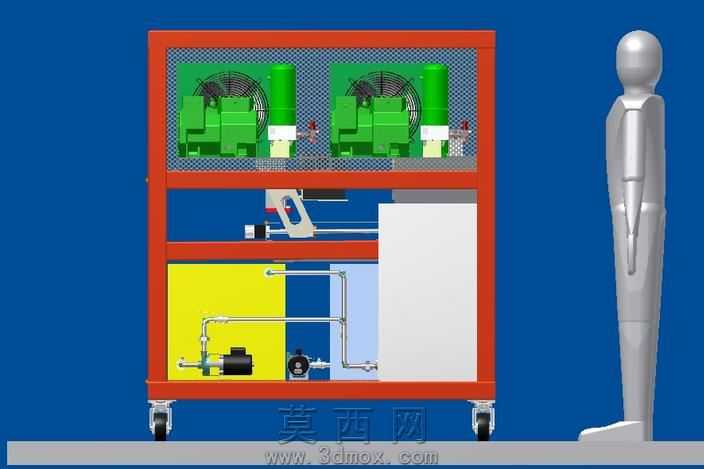

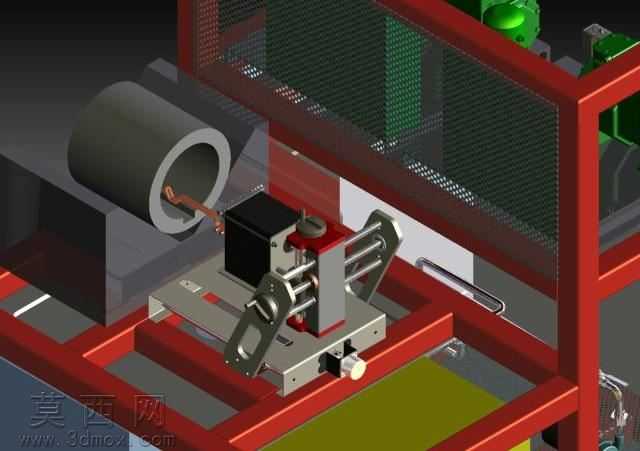

本套三维模型围绕感应电机测试装配场景完成全结构建模，整体采用模块化设计思路，将待测感应电机主体、制冷回路组件、存储单元、头部运动感应组件整合在统一的红色型材框架基座上，完整还原测试装配工位的实际布局。建模过程中严格遵循机械装配的公差配合逻辑，对感应电机的定子套筒、绕组引出端、安装定位面做了精细化特征还原，套筒的中空腔体、内壁粗糙度特征、端部安装止口都通过三维建模的拉伸、旋转、切除命令完成精准刻画，保证模型尺寸与实际工业用感应电机的安装参数匹配。测试工位的滑动调节模组采用双导杆导向结构，搭配手动锁紧旋钮、微调进给组件，建模时还原了导杆的光轴特征、锁紧块的楔形压紧结构、微调旋钮的滚花防滑纹理，材质渲染上区分了金属导杆的镀铬亮面质感、锁紧旋钮的电木哑光黑质感、安装底板的阳极氧化铝银灰质感，不同部件的材质区分清晰，能够直观呈现各组件的功能属性。制冷回路部分完整搭建了管路走向、储液罐体的连接结构，管路的弯折半径、接头的密封面特征都做了细节处理，渲染时赋予管路橡胶材质的半哑光黑质感、储液罐的金属漆面质感，框架部分采用工业铝型材搭配红色喷塑表面处理，还原型材的槽道特征、角件连接结构，保证整体框架的结构强度表现符合实际测试工位的承重需求。头部运动感应组件的安装位做了可调节设计，建模时预留了多组安装孔位，能够适配不同规格感应电机的测试位置调整需求，各组件之间的装配关系完全按照实际机械装配逻辑搭建，不存在干涉错位问题，既可以用于感应电机测试工位的结构方案验证，也可以作为相关机械结构设计的参考案例，帮助设计人员快速理解测试装配工位的布局逻辑、组件配合方式，缩短同类设备的设计开发周期。
