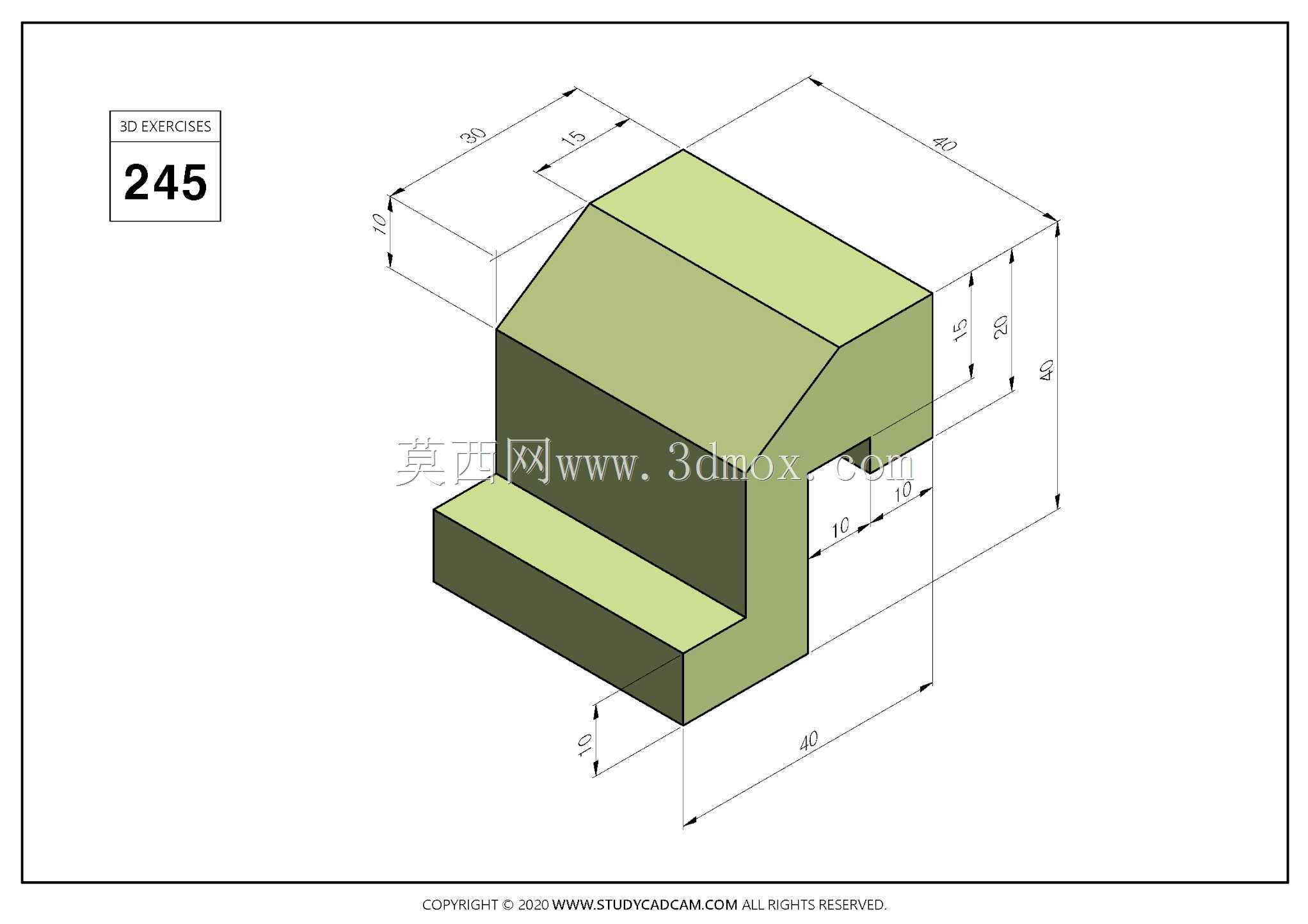

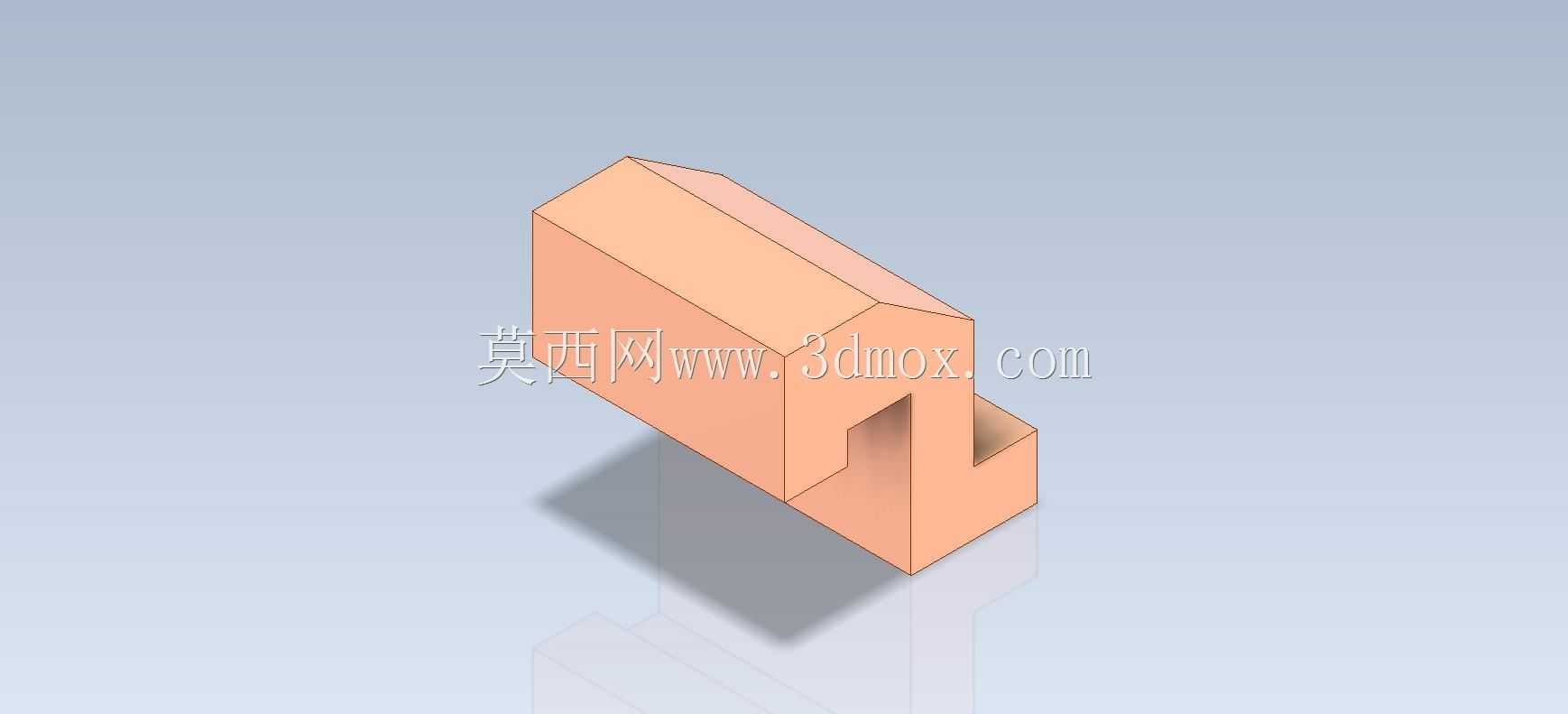

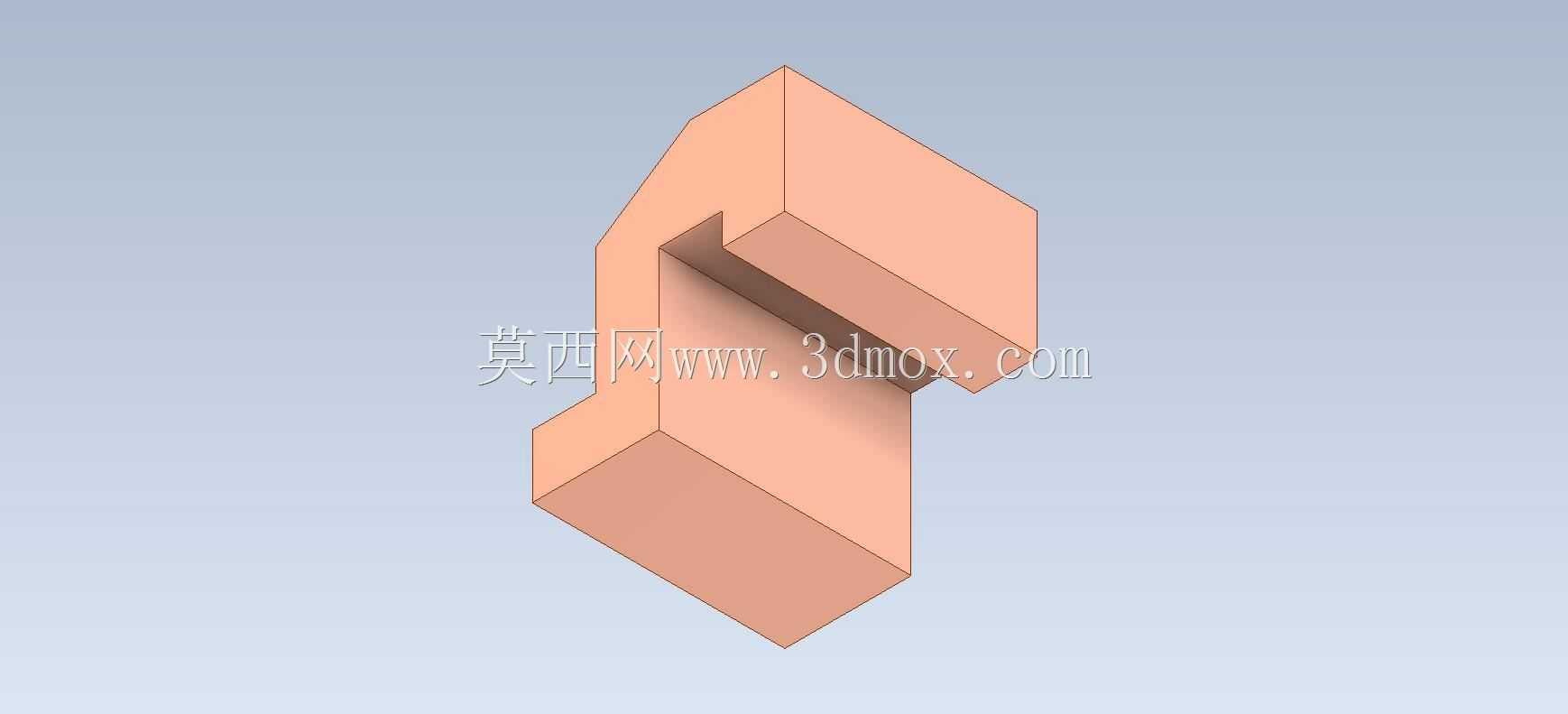

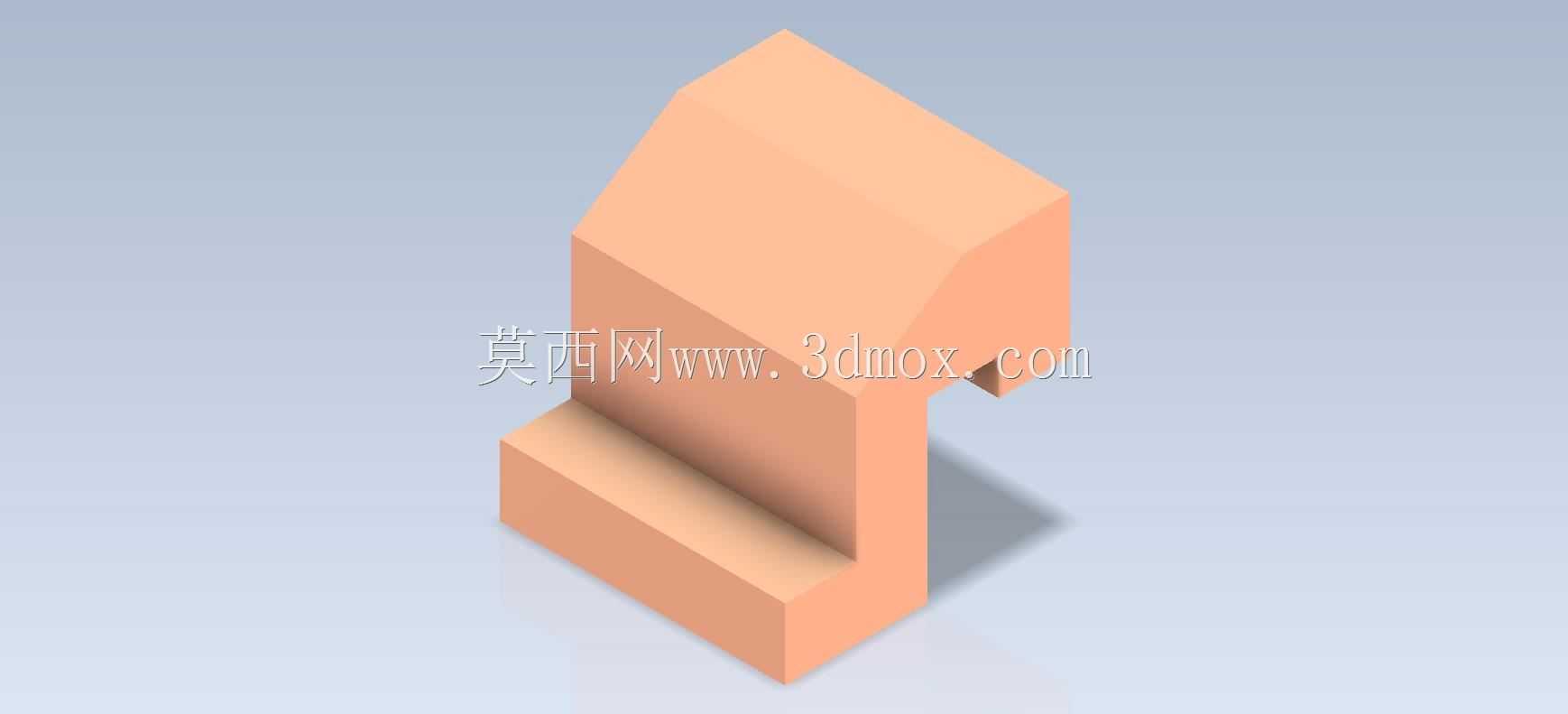

L型阶梯式实体结构练习构件

　　这类L型阶梯式实体构件，常出现在机械基础教学的建模实操环节，也可作为小型工装定位块、设备边角支撑垫块的原型参考，在自动化生产线的工位辅助定位、小型检测设备的载台支撑场景中都能见到同结构的实际应用。从结构功能来看，构件下部的横向突出阶梯可作为搭接定位面，与设备基座的卡槽配合实现快速卡装，上部的斜切立面能够避让相邻运动部件的运行轨迹，避免装配后出现运动干涉，整体一体化的实体结构没有多余的拼接缝隙，在承受垂直方向静载荷时能保持较好的结构刚性，不会出现分体式连接件常见的应力集中变形问题。设计这类构件时，首先要明确两个垂直方向的安装边界尺寸，下部阶梯的突出长度需要匹配基座卡槽的深度，预留0.1-0.2mm的装配间隙方便安装拆卸，

　　上部主体的高度要满足支撑面的标高要求，顶部的斜切角度需要根据相邻部件的运动包络线计算确定，确保斜切面与运动部件的最小安全距离不小于3mm，防止设备运行过程中出现剐蹭。建模过程中要优先保证各相邻面的垂直与平行公差，定位阶梯的上下平面平面度需要控制在0.05mm以内，保证安装后与基座贴合紧密不会出现翘曲，主体与阶梯衔接的内角位置要做微小的圆角过渡，避免铣削加工时出现应力集中导致的崩边问题，外角位置可根据实际使用需求选择倒角或保持直角，若作为定位块使用则建议保持直角以保证定位精度。从实际加工角度考量，这类实体构件可采用整块方料铣削成型，加工时先铣出基准底面，再依次加工阶梯面、主体立面和顶部斜切面，最后处理边角的过渡特征，

　　加工完成后需要检测各定位面的尺寸公差与形位公差，确保满足装配使用要求。在日常的建模练习中，这类构件能够帮助初学者快速掌握拉伸、切除、倒角等基础建模命令的使用逻辑，理解实体建模中特征先后顺序对最终模型的影响，同时建立起建模与实际加工、装配环节的关联思维，避免出现脱离生产实际的不合理设计。这类结构看似简单，实则涵盖了机械结构设计中最基础的定位、避让、刚性保障等核心设计逻辑，很多复杂的设备支撑构件、工装定位件都是在这类基础结构上衍生而来，掌握这类基础构件的设计思路，能够为后续复杂机械结构的设计打下扎实的基础。在实际选型应用时，需要根据承载的载荷大小选择对应的材质，轻载场景下可选用硬质PVC或铝合金材质，

　　重载场景则需要选用45号钢并做调质处理，表面根据使用环境做发黑或镀锌防锈处理，提升构件的使用寿命。安装时通常通过下部阶梯面卡入基座卡槽后，再用紧定螺钉从侧面锁紧，或者在构件底部加工沉头孔用螺栓直接固定在安装面上，两种安装方式都能保证构件的固定可靠性，满足不同场景的安装需求。
