阶梯式圆弧凸台实体练习建模

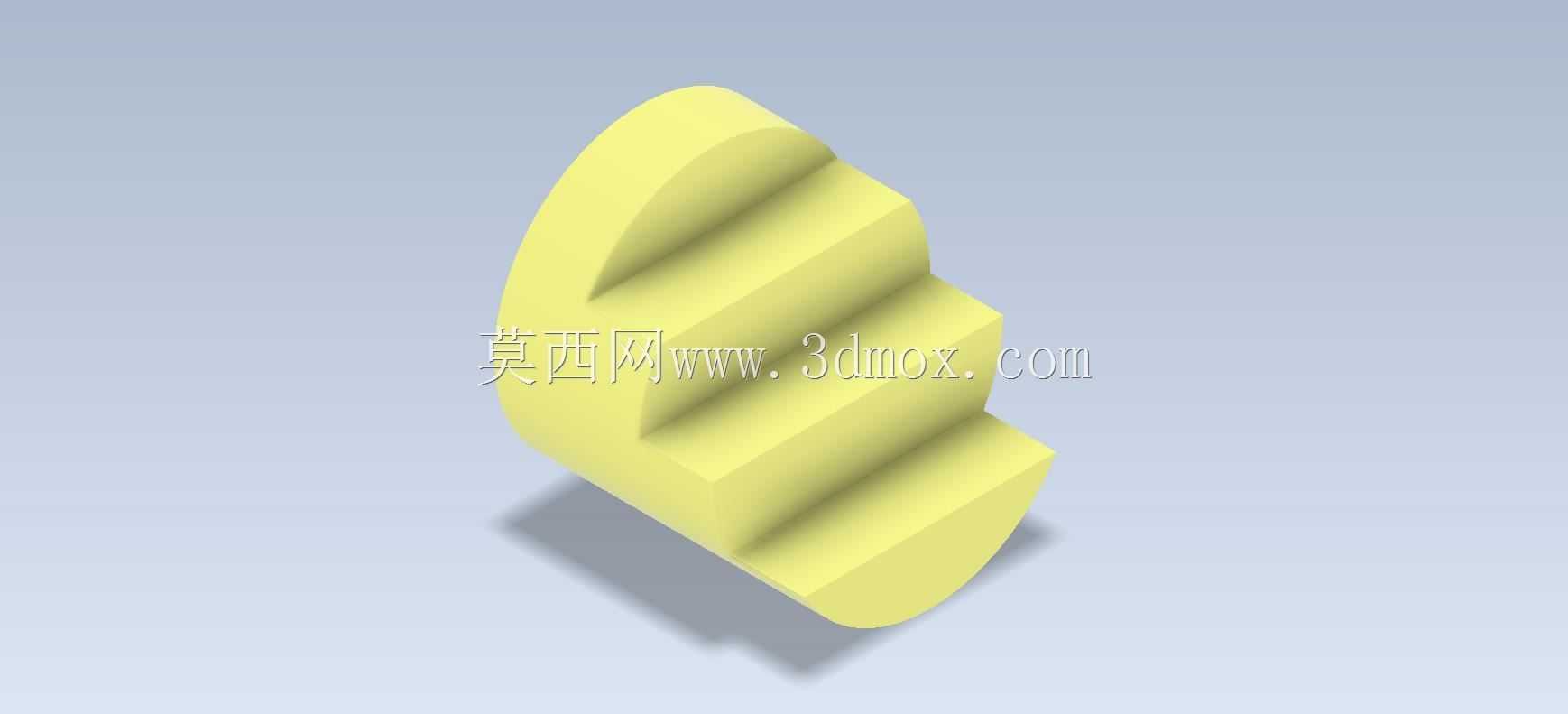

　　这类阶梯圆弧凸台结构，常出现在小型定位工装的限位块、轻工设备的导向垫块、检测夹具的承托构件场景中，实际生产里多作为辅助定位、行程限位、接触面缓冲的承载零件使用，不需要承担大载荷冲击，但对轮廓的顺滑度、阶梯面的平行度有明确要求。从结构特性来看，零件主体以半圆弧柱体为基础轮廓，沿轴向均匀分布三道等距的阶梯凸棱，每道凸棱的侧面与圆弧基面保持垂直过渡，棱边做了微小的圆角处理，避免装配过程中刮伤配合件表面，也能减少应力集中带来的磕碰开裂风险。设计这类零件的时候，首先要确定基准圆弧的直径参数，这个尺寸直接决定了零件和对应弧形安装面的贴合度，要是圆弧直径偏差超过0.05mm，装配后就会出现局部翘起，固定螺丝锁紧后容易产生内应力，

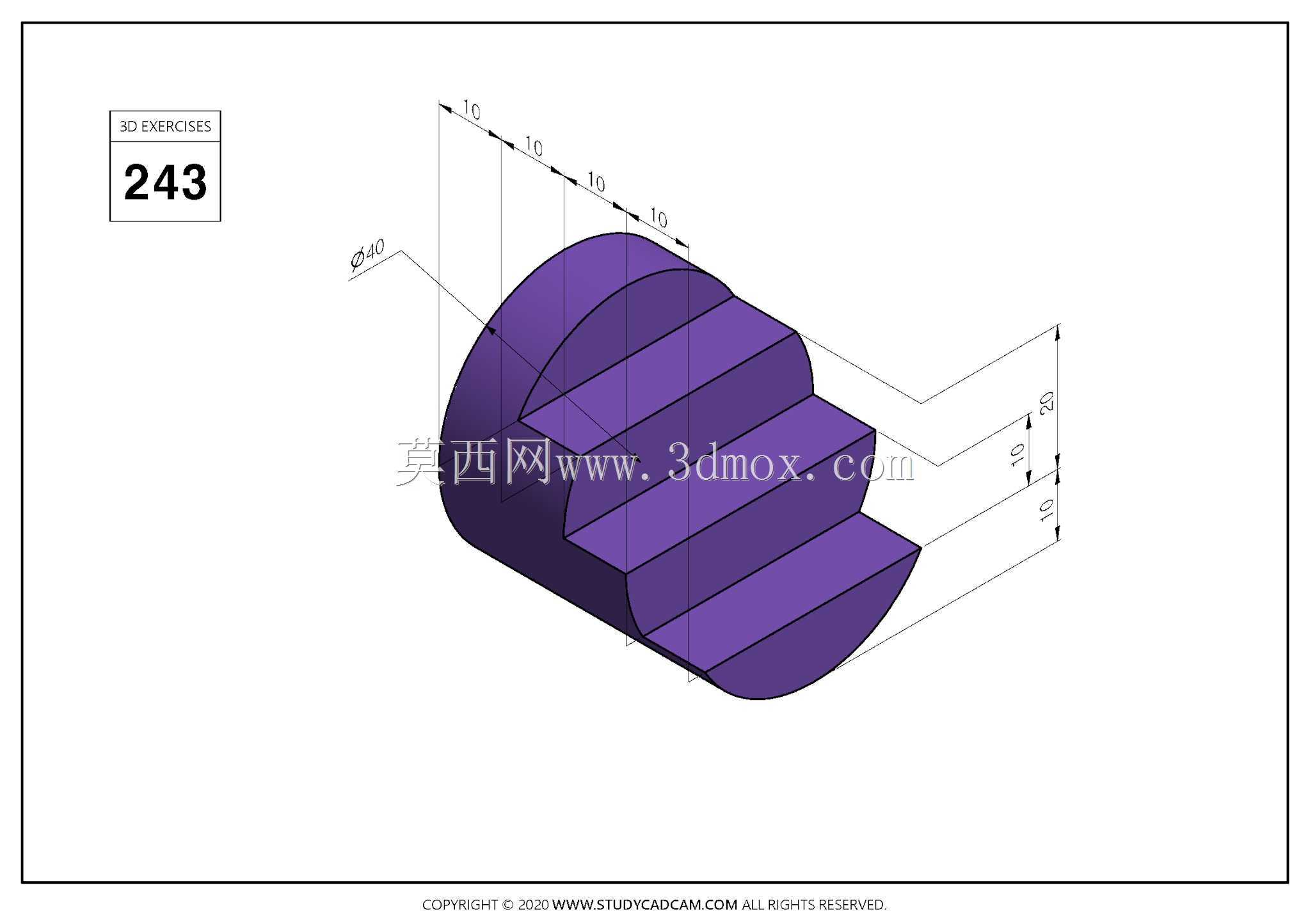

　　长时间使用会出现形变。阶梯凸棱的高度差需要根据实际的限位行程来设定，每一级台阶的高度差通常控制在2-5mm区间，相邻台阶的过渡面要保证平面度，和零件底面的垂直度公差要控制在0.02mm以内，不然和配合件接触的时候会出现线接触而非面接触，长期磨损后会出现定位偏移。零件的底面为平整安装面，没有设置额外的安装孔位，实际应用中可以根据安装场景选择侧面顶丝固定、底面粘接或者焊接的方式固定，整体的厚度尺寸要匹配安装槽的深度，预留0.1-0.2mm的装配间隙，避免过盈装配导致零件变形。建模过程中，先绘制半圆弧的基础草图，拉伸得到主体基体，之后通过偏移草图平面的方式逐次绘制阶梯凸台的截面轮廓，采用拉伸凸台命令逐次生成每一级台阶，

　　最后对所有棱边做统一的圆角处理，要注意圆角半径不能过大，避免相邻台阶的圆角出现交汇，破坏台阶的定位平面。这类零件的加工通常采用尼龙或者POM棒料铣削成型，小批量生产也可以采用3D打印制作样件，验证轮廓尺寸匹配度后再开模批量生产，实际使用中要注意阶梯面的磨损情况，当台阶面磨损量超过0.1mm时就要及时更换，避免定位失效影响整条产线的加工精度。在装配这类零件的时候，要先清理安装基面的毛刺和铁屑，保证基面平整无凸起，锁紧固定件的时候要采用对角锁紧的方式，避免单侧受力导致零件倾斜，安装完成后要使用塞尺检查零件和安装基面的贴合间隙，保证0.02mm的塞尺无法塞入才算安装到位。日常维护中不需要额外的润滑，只需要定期清理台阶缝隙里积攒的粉尘和碎屑，避免碎屑卡入台阶面导致配合件到位精度下降，在有腐蚀性介质的使用场景中，要选择耐腐蚀的PEEK材料制作，避免材料被腐蚀后出现尺寸膨胀，导致配合卡滞。
