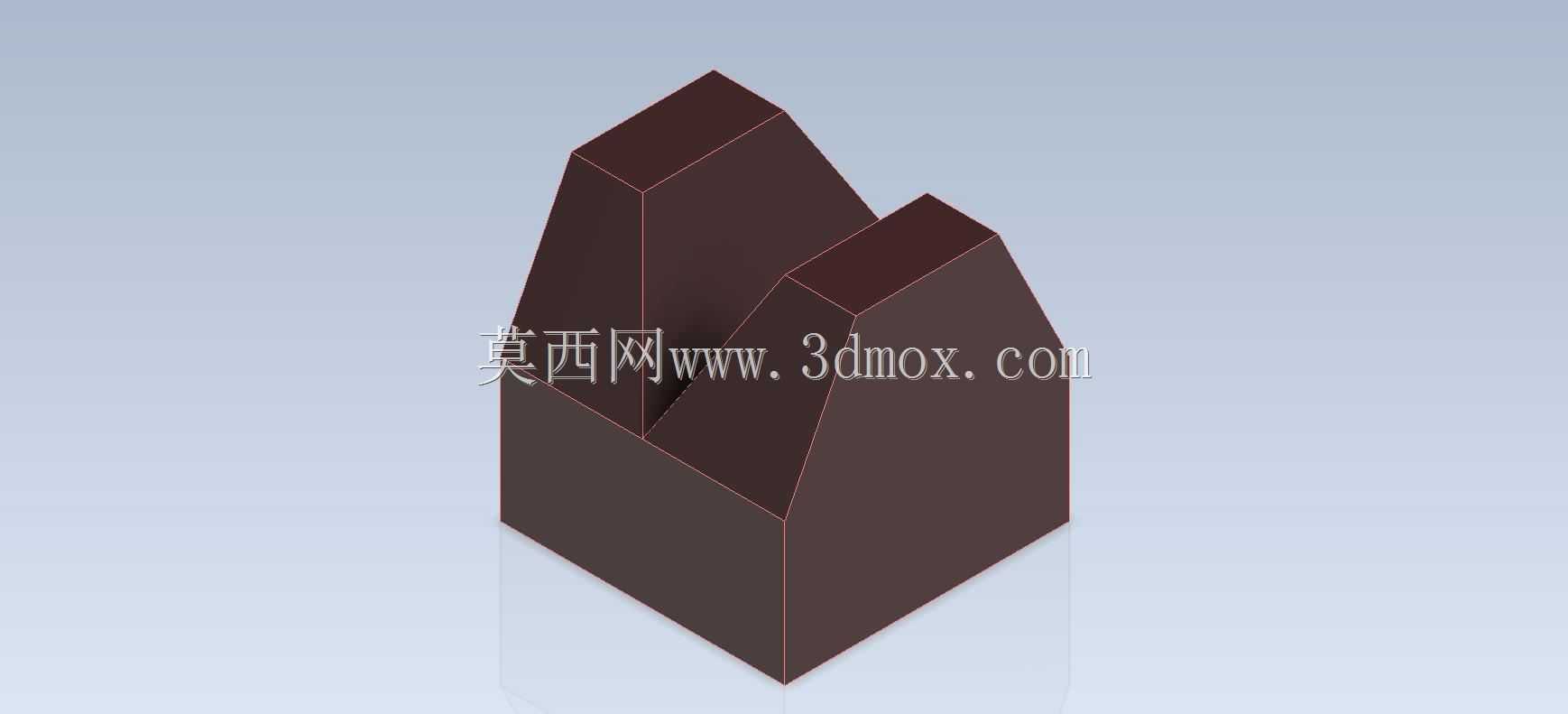

带双斜顶凸台的块状定位支撑结构

　　在工装夹具定位、小型设备承载工位的实际应用场景里，这类带双斜顶凸台的块状支撑结构，常被用作工件定位的基准承托件，或是小型功能模块的安装基座，适配需要双侧限位、同时预留斜向避让空间的装配场景。从结构功能来看，底部的矩形实心基座是整个零件的承载基础，平整的底面可以直接贴合工装台板、设备安装面，通过底面预留的安装孔位（建模时可根据实际安装需求在基座对应位置加工沉孔或通孔）完成固定，保证整体结构在承受侧向压力、竖向载荷时不会出现位移。基座上方延伸出的两个高度不一的斜顶凸台，是整个结构的核心功能区，两个凸台的相邻面为平行斜切面，外侧则是与基座侧边衔接的斜向过渡面，这种设计一方面可以在两个凸台之间形成V型导向槽，对轴类、

　　带斜切面的异形工件起到导向定位作用，另一方面斜向的侧壁可以避让工件装配时的突出结构，避免装配干涉。设计这类结构时，首先要确定基座的长宽尺寸边界，要匹配安装工位的预留空间，基座的高度需要满足整体结构的刚性要求，避免承载时出现形变，通常基座厚度不小于凸台突出高度的二分之一，保证凸台与基座衔接处的结构强度。两个凸台的高度差需要根据实际定位的工件尺寸确定，斜切面的倾斜角度要匹配工件的贴合面角度，建模时需要注意凸台与基座衔接处的圆角处理，若为机加工件，衔接处要预留合适的加工圆角，避免应力集中；若为3D打印件，则可以根据打印工艺调整圆角大小，减少支撑材料的使用。从安装边界来看，整个结构的最大外轮廓由基座的长宽、最高凸台的顶点高度决定，

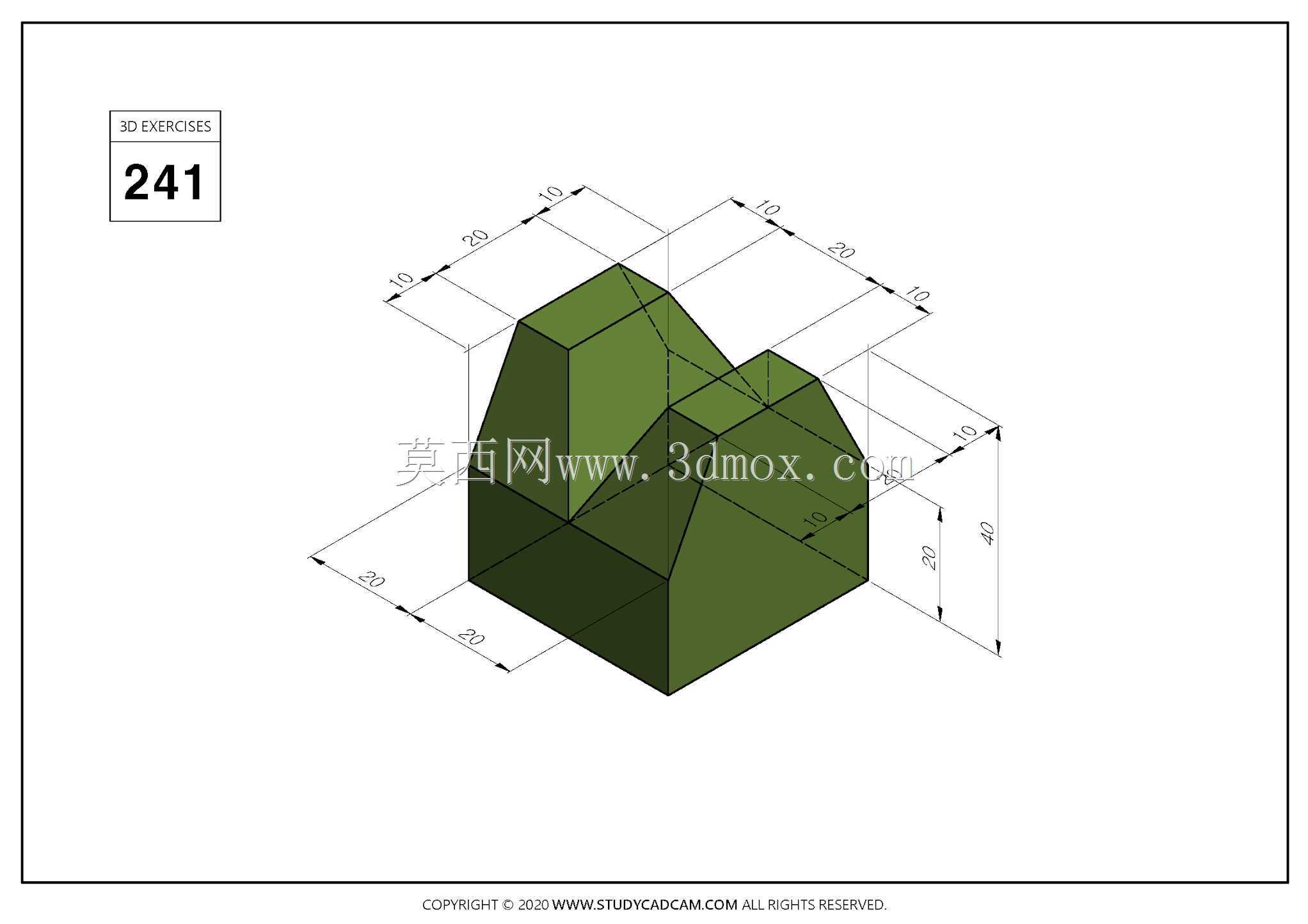

　　安装时需要在基座外侧预留至少5mm的操作空间，方便紧固件的安装拆卸，两个凸台之间的槽口宽度要比被定位工件的对应尺寸大0.1-0.3mm，既保证定位精度，又不会出现卡滞问题。这类结构也常作为三维建模的基础练习案例，练习者可以通过绘制这个模型，掌握拉伸、拔模、布尔合并等基础建模命令的使用，理解实体建模中从基础基体到附加特征的构建逻辑，同时也能体会机械结构中功能与外形的对应关系——每一个斜切面、每一段高度差都对应实际的装配或承载需求，而非随意的造型设计。在实际加工层面，这类结构如果采用金属切削加工，需要先铣削出基座的六个平整面，再通过工装装夹后铣削两个凸台的斜切面，加工时要注意凸台顶部的棱边倒角，避免锐边划伤操作人员或工件表面；

　　如果采用型材加工后焊接的方式，则需要保证两个凸台与基座焊接后的垂直度，焊接后要做时效处理消除应力，避免后续使用中出现形变。在传感器安装工位的场景下，这类结构也可以作为光电传感器、接近开关的安装支架，两个凸台之间的空间可以用来走线，斜切面可以用来固定传感器的安装板，调整传感器的检测角度，适配不同的检测距离要求。
