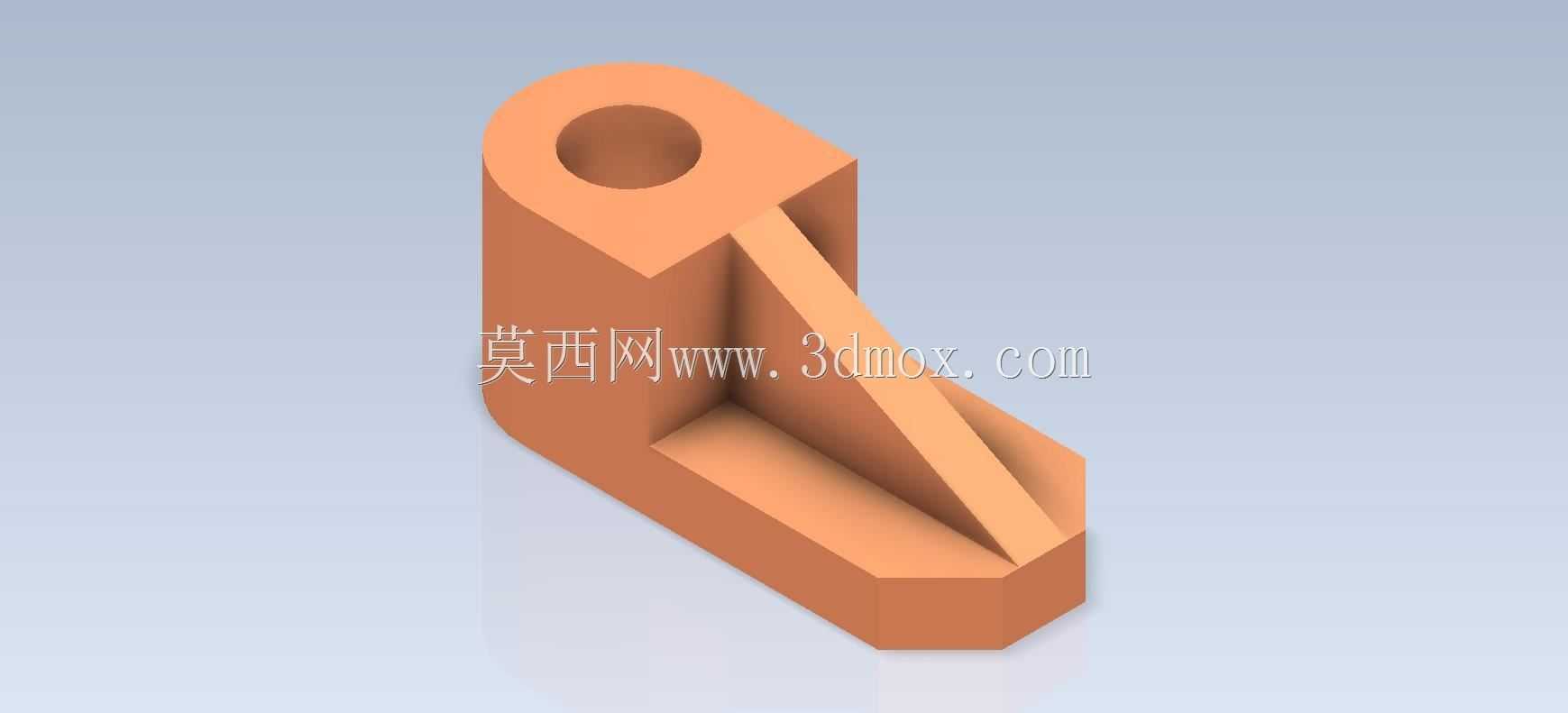

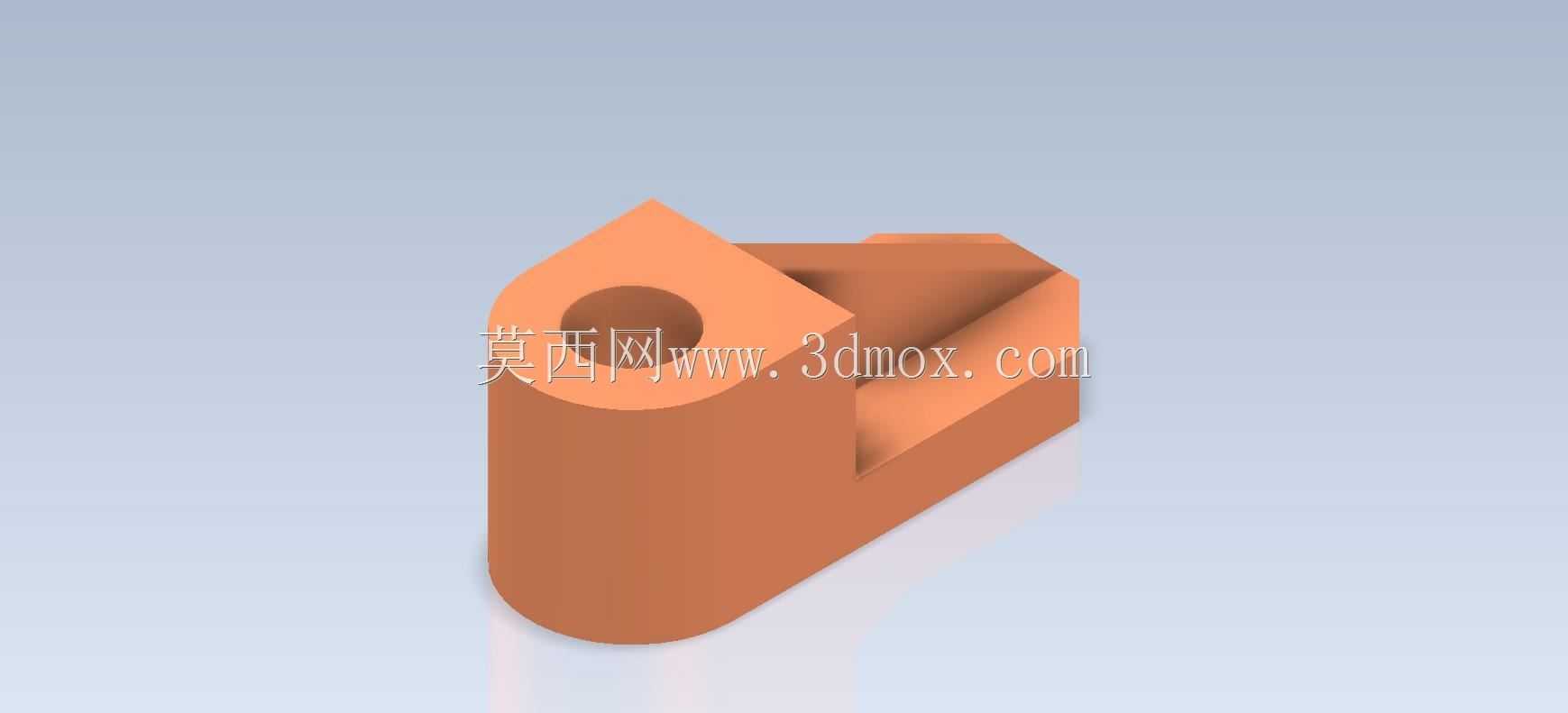

这款L型结构的定位夹具块,是工装夹具系统里常见的基础定位元件,主要应用在小型零件机加工工位、装配线定位工位、检测工装的基准搭建场景中,承担工件侧向定位、支撑承托以及辅助压紧的基础功能,在小批量多品种的柔性生产线上适配性极强,不需要额外定制复杂的异形定位座,通过标准螺栓穿过顶部的通孔即可完成自身在工装基板上的固定,能快速搭建出不同高度的定位基准面,缩短工装准备的周期。从结构设计逻辑来看,整体采用L型折角布局,竖直段与水平段垂直衔接,竖直段顶部加工的同轴通孔为安装孔,孔壁做了倒角处理,方便装配时螺栓顺利导入,避免孔口毛刺刮伤螺栓螺纹,同时竖直段的外圆柱面与顶面垂直,可作为圆柱定位面适配带孔工件的内孔定位需求,
也能作为侧向挡块限制工件的水平方向自由度。水平段的底面为完全平整的安装基准面,表面粗糙度要求控制在Ra1.6以内,保证与工装基板贴合时没有间隙,避免装夹受力后出现偏移,水平段的末端做了斜切处理,既减少了整体的材料用量,也能避开工位上相邻的其他元件,防止装配时出现干涉。折角位置设置的三角形加强筋是整个结构的核心受力强化部分,筋板分别与竖直段侧壁、水平段顶面完全融合,衔接处做了R3的圆角过渡,避免应力集中导致的断裂问题,当竖直段受到工件的侧向推力或者压紧力时,筋板能将受力均匀传导到水平段的整个安装面上,不会出现竖直段受力弯折的情况,相比无筋的L型块,抗侧向载荷能力能提升60%以上,完全满足常规机加工工位的装夹受力要求。在尺寸边界设计上,

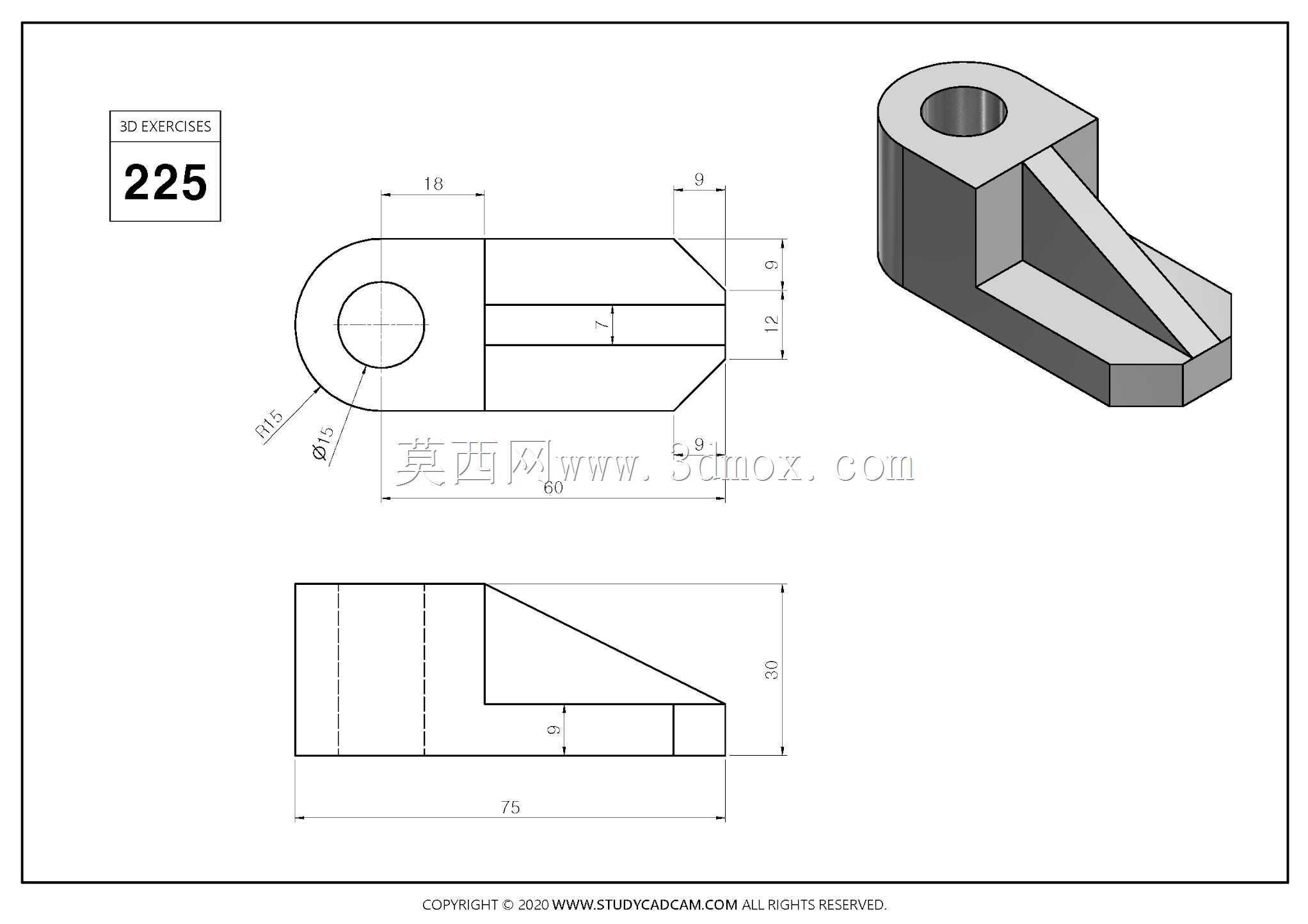

整体的安装占用空间紧凑,水平段的长度控制在适配M8安装螺栓的合理范围内,竖直段的高度与水平段的宽度比例经过受力校核,不会出现重心偏移的问题,顶部安装孔的孔径适配常用的内六角圆柱头螺栓,孔的深度足够容纳螺栓头,保证螺栓锁紧后头部不会高出竖直段顶面,避免影响工件的放置。水平段的顶面与竖直段的内侧垂直面构成90度的定位夹角,两个面的平面度以及相互的垂直度公差控制在0.02mm以内,能满足普通机加工、装配工位的定位精度要求,如果是更高精度的检测工位,只需要对两个定位面做精磨处理即可,不需要改动整体结构。实际应用中,这类夹具块可以多个组合使用,比如在工装基板上布置三个同规格的夹具块,就能完成方形零件的三点定位,也可以和压板、快速夹钳配合使用,
夹具块承担定位功能,夹钳提供压紧力,适配不同外形的小型零件装夹。设计时特意将所有的棱边都做了0.5mm的倒角处理,避免操作人员在装配工装时被锐边划伤,也减少了零件搬运过程中磕碰掉角的概率,整体结构没有复杂的曲面特征,采用常规的铣削加工即可完成制作,加工成本低,制作周期短,适合作为通用工装元件批量预制储备,在生产线需要快速切换工装时直接调用,不需要临时设计加工异形定位件。结构的壁厚经过优化,在保证整体刚性的前提下尽可能减少材料消耗,竖直段的圆柱部分壁厚均匀,不会出现注塑或者铣削加工时的变形问题,加强筋的厚度与主体壁厚保持一致,避免加工后因为壁厚不均出现应力变形,长期使用也不会出现定位面精度超差的问题。在装配边界上,这款夹具块的底部没有突出的定位销,既可以通过螺栓直接固定在带T型槽的工装板上,也可以额外加装定位销完成更高精度的自身定位,适配不同精度等级的工装需求,水平段的斜切面设计也让它可以贴近工位上的立板、输送轨道边缘安装,不会因为直角结构出现安装干涉,空间利用率更高。
