带顶部吊耳的柱形密封端盖结构设计

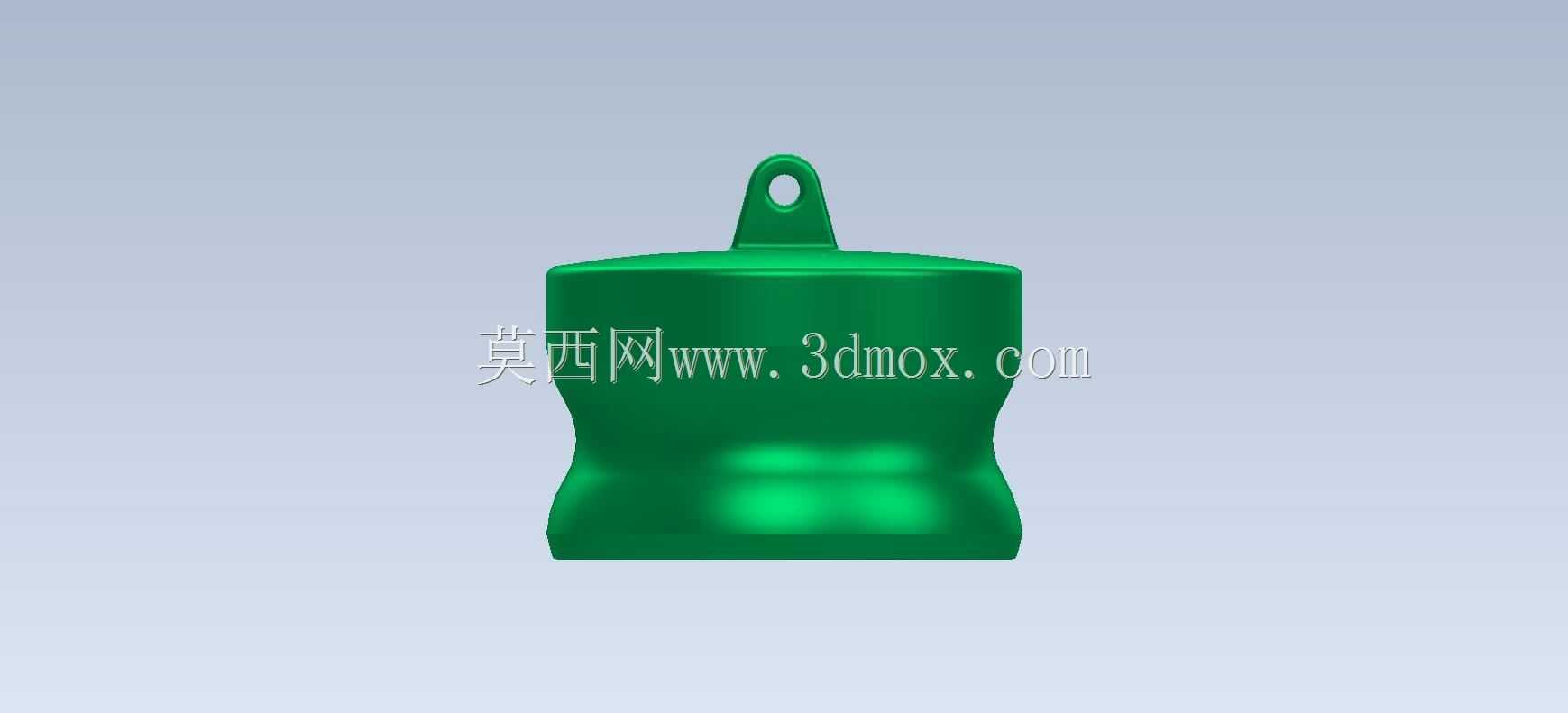

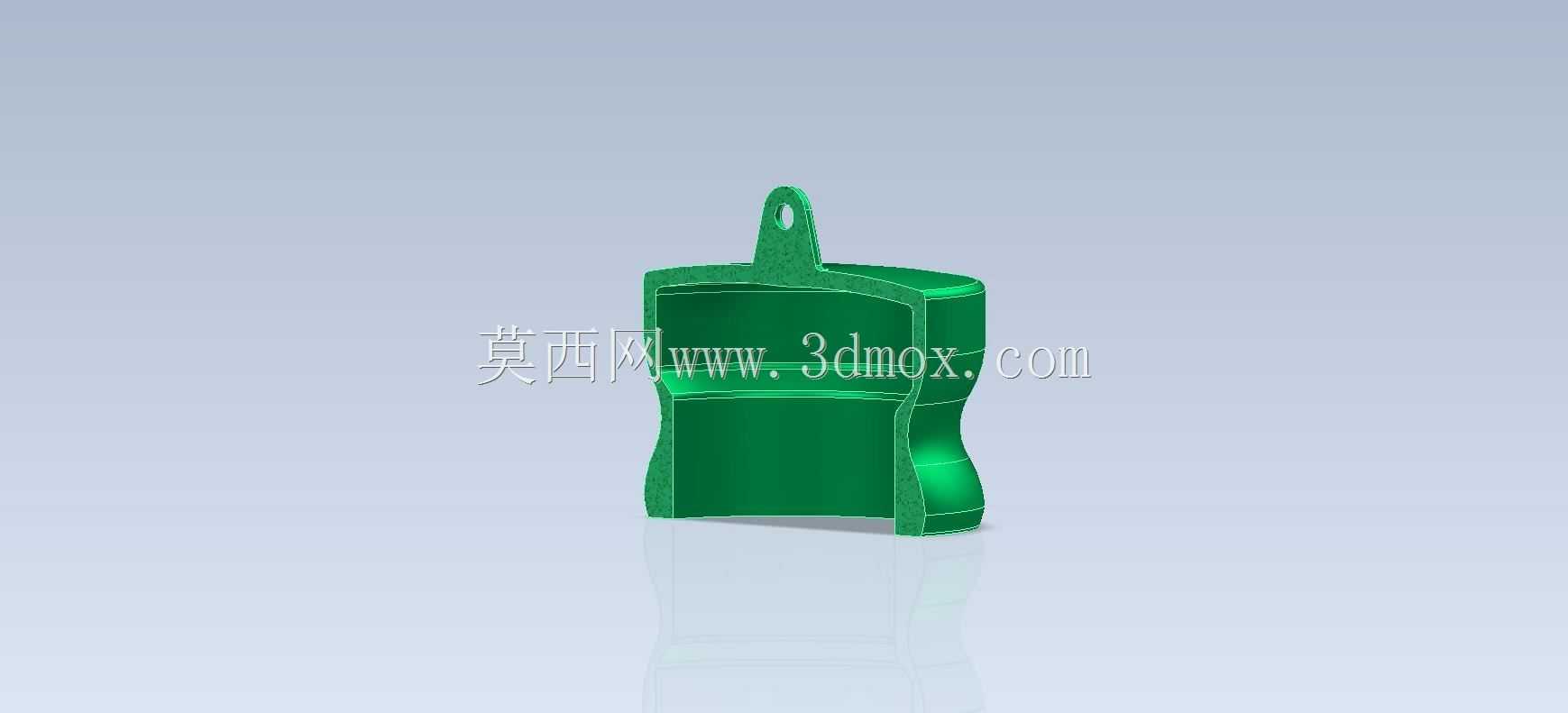

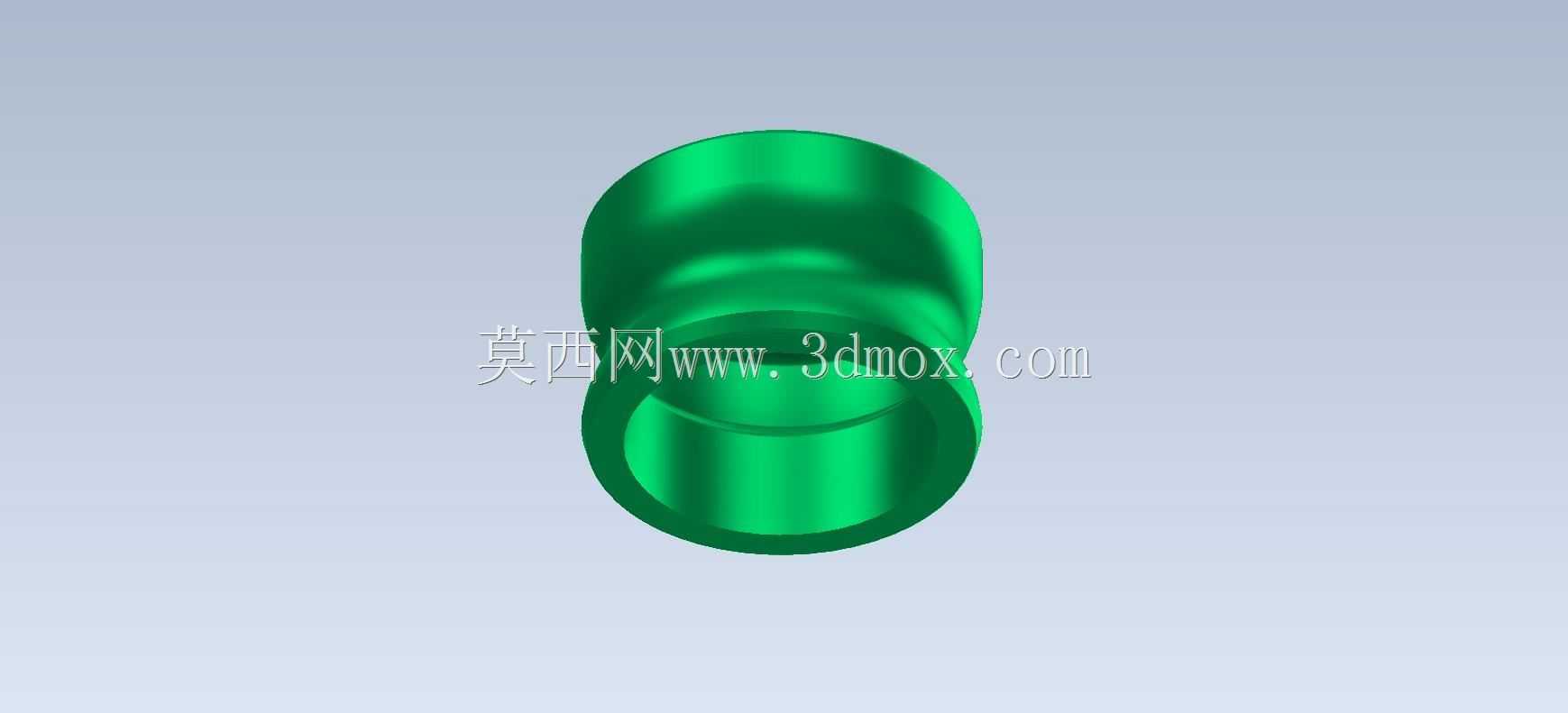

　　日常做结构建模练习时，这类带顶部吊耳的柱形端盖是很典型的回转类加局部特征的练习载体，实际工业场景里，这类结构常出现在小型压力容器、气动元件、密闭罐体的端部封堵位置，也可作为小型流体管路的末端防护堵头使用。从结构功能上看，主体的回转柱身做了两段式的收腰过渡，靠近底部的位置做了向外扩的圆弧翻边，这个设计不是单纯的造型变化，下部扩边是为了和配套的筒体或者管路端口做贴合限位，安装时扩边的端面可以抵在筒体端口的台阶面上，保证轴向安装位置的精度，避免端盖过度塞入筒体内部，同时扩边的圆弧过渡能减少应力集中，在承受内部介质压力的时候，不会在根部出现应力断裂的问题。柱身中间的收腰段一方面是减少整体的材料用量，降低零件自重，

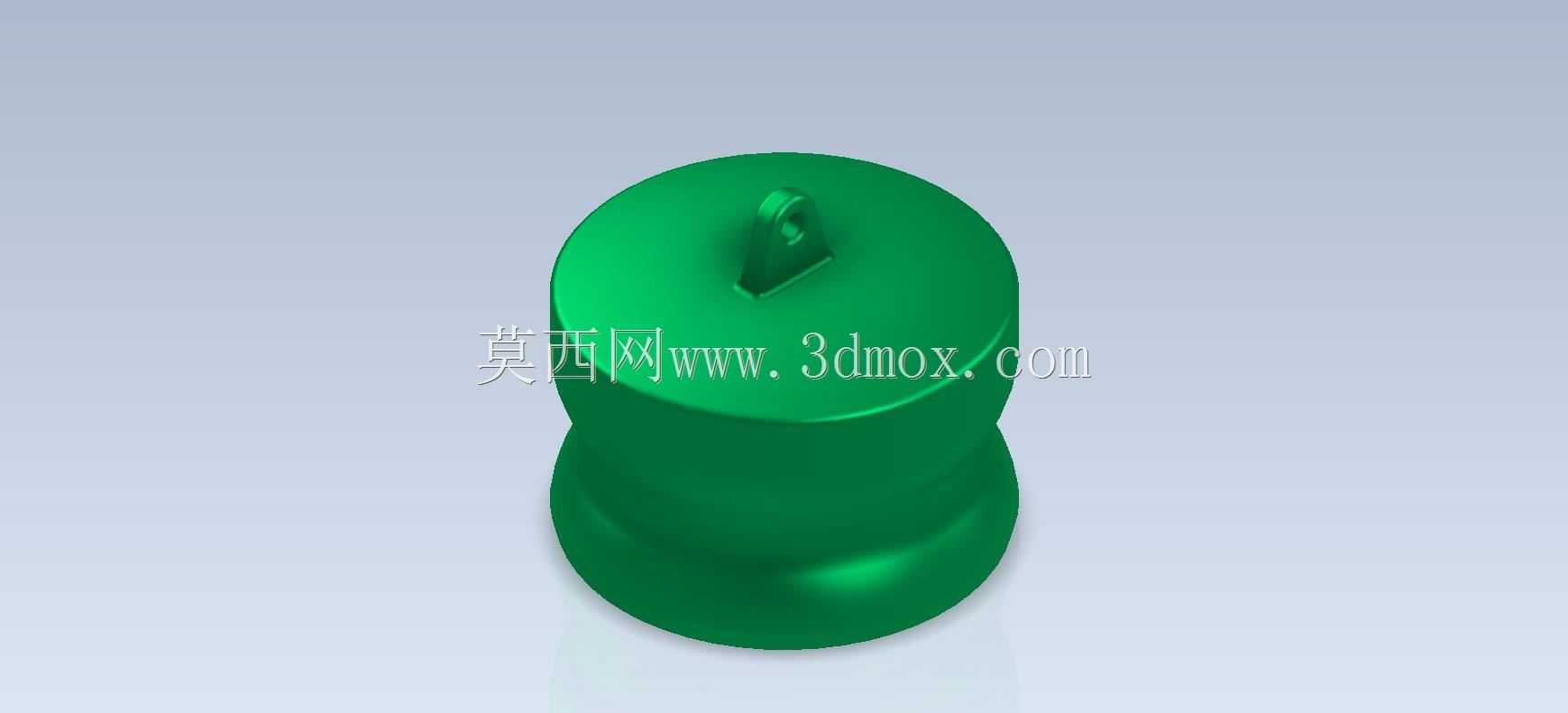

　　另一方面也给安装时的夹持操作留出了空间，不管是手工装配还是用工装夹具夹持，收腰的曲面都能更好的贴合夹持面，避免装夹时打滑或者刮伤零件外表面。顶部的吊耳是这个零件区别于普通平端盖的核心特征，吊耳做了带通孔的凸耳结构，通孔的轴线和端盖的中心轴线垂直，这个结构的作用分两种场景，第一种是在端盖重量较大的工况下，可以通过吊耳穿入吊环或者绳索，完成端盖的吊装转运，尤其是在大型罐体的端盖拆装时，人工搬运难度大，吊耳能直接配合起重工具完成对位，降低装配的劳动强度；第二种是在需要频繁拆卸端盖进行内部检修的场景下，吊耳可以作为快拆结构的连接点，配合卡扣或者拉杆结构，实现端盖的快速开合，不用完全拧掉所有紧固件就能完成内部器件的检查维护。建模的时候，

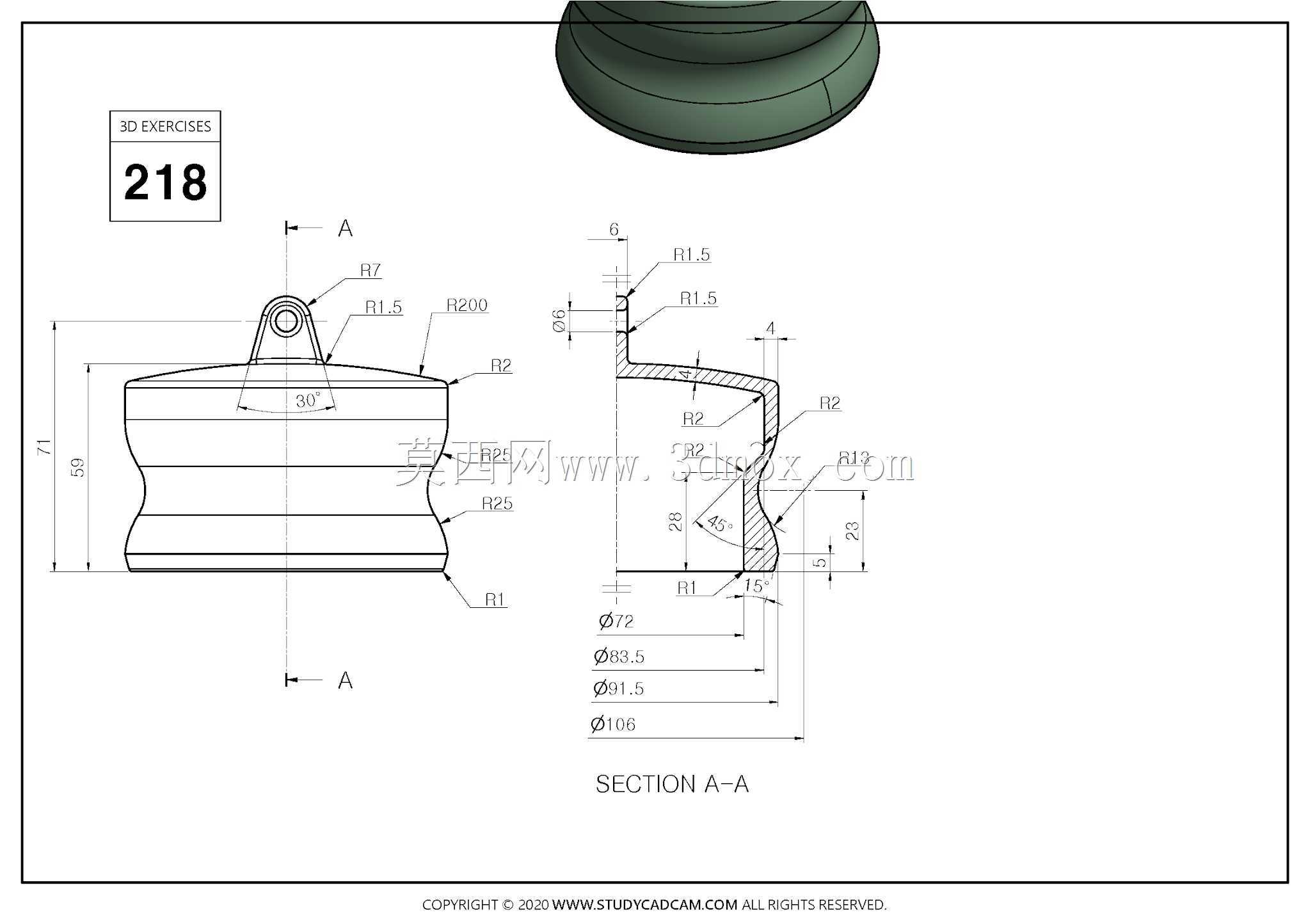

　　主体回转部分用旋转凸台就能完成基础造型，要注意两段柱身之间的过渡圆角尺寸，圆角不能太小，否则注塑或者压铸成型的时候容易出现填充不满的问题，也不能太大，否则会占用过多的安装空间，影响和相邻零件的配合。顶部的吊耳特征不能直接做直角和柱身连接，必须在吊耳和顶盖平面的连接处做圆角过渡，这个位置是整个零件受力最集中的地方，吊装时所有的载荷都会传递到这个连接位置，如果是直角连接，很容易在起吊时出现吊耳断裂的安全隐患。从安装边界来看，这类端盖的下部扩边外径要和配套筒体的内径做间隙配合，配合公差一般选H7/g6即可，既保证安装时能顺利塞入，又不会出现过大的晃动间隙，如果是需要密封的场景，柱身的下段可以开环形的密封槽，

　　套入O型密封圈之后就能实现端面或者径向的密封，满足气压或者液压工况下的密封要求。顶部的吊耳通孔直径要根据实际起吊重量来设计，一般小型端盖的通孔直径在3-8mm之间就能满足手动提拉或者轻型起吊的需求，孔的边缘要做倒角处理，避免穿入吊绳或者销轴的时候割伤绳索，也能减少应力集中。做这类零件的建模练习时，不能只追求外形的相似度，要多思考每个结构对应的实际功能，比如为什么底部要做扩边而不是直筒到底，为什么吊耳要设置在顶盖的中心位置而不是边缘，这些细节都是实际工程设计里反复验证过的，中心位置的吊耳起吊时端盖能保持水平，对位安装的时候不会出现倾斜卡滞的问题，如果吊耳偏置，起吊后端盖重心偏移，装配时很难对准筒体端口，会大幅增加装配的难度。另外柱身的表面粗糙度也要根据使用场景调整，如果是和密封圈配合的柱面，粗糙度要达到Ra1.6以下，保证密封件不会被粗糙的表面刮损，延长密封件的使用寿命，外表面的非配合面粗糙度可以放宽到Ra6.3，降低加工的成本。这类结构虽然看起来简单，但是涵盖了回转类零件建模、局部凸台特征创建、圆角过渡处理、配合公差选择、结构受力分析等多个基础的机械设计知识点，很适合刚接触三维建模的设计者练习，通过拆解每个结构的功能，能快速建立起结构设计和实际应用之间的关联，避免出现只画外形不考虑实际使用的问题。
