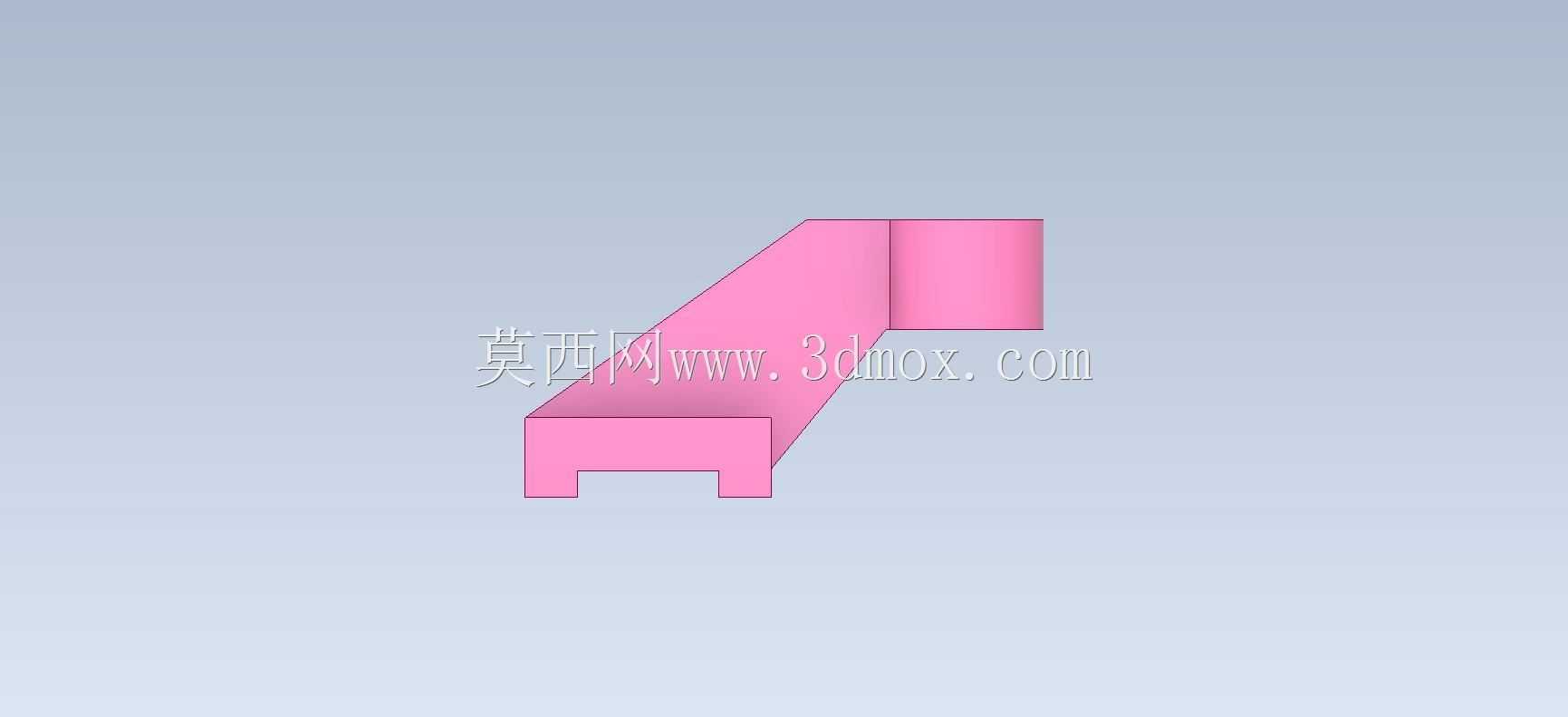

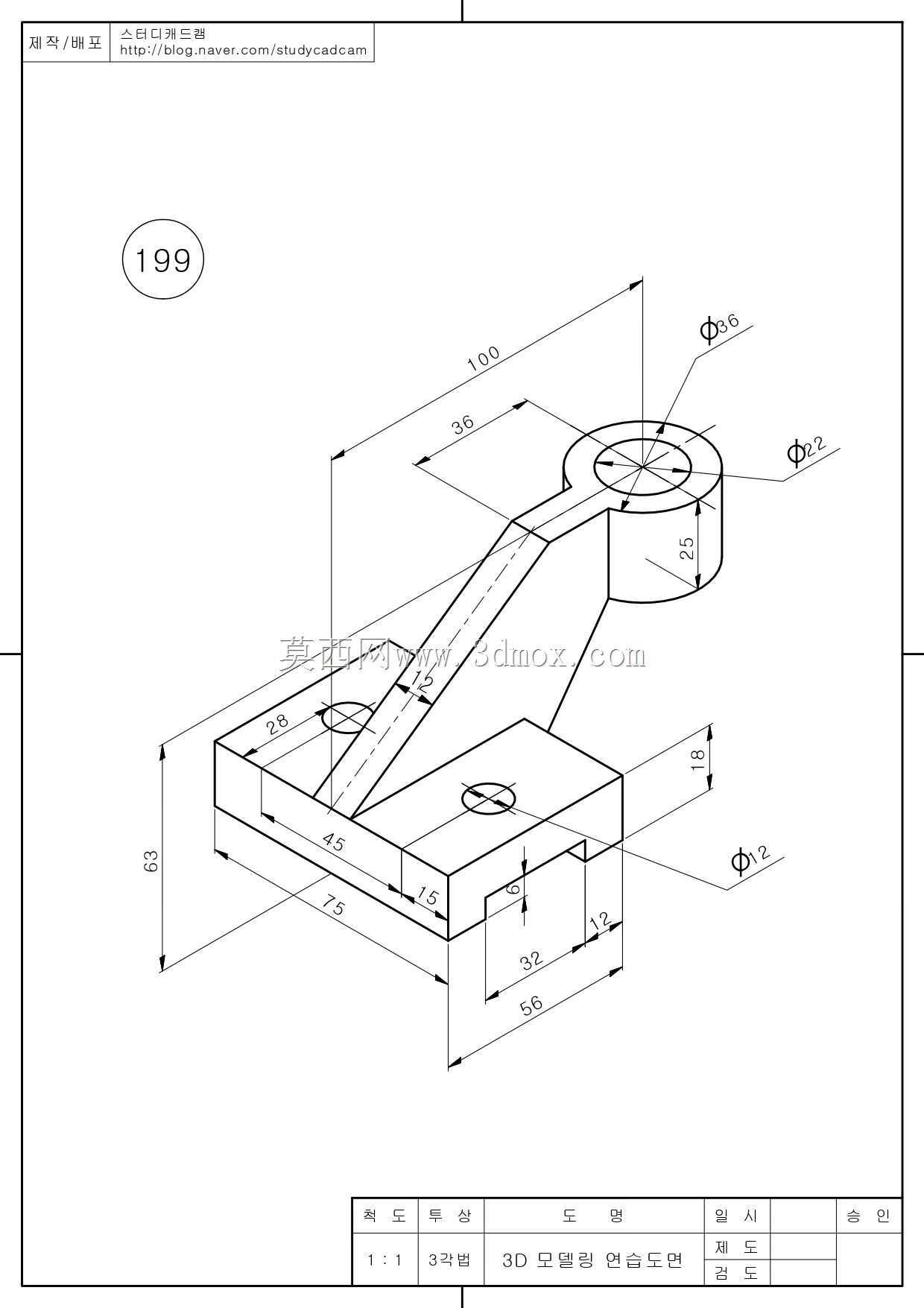

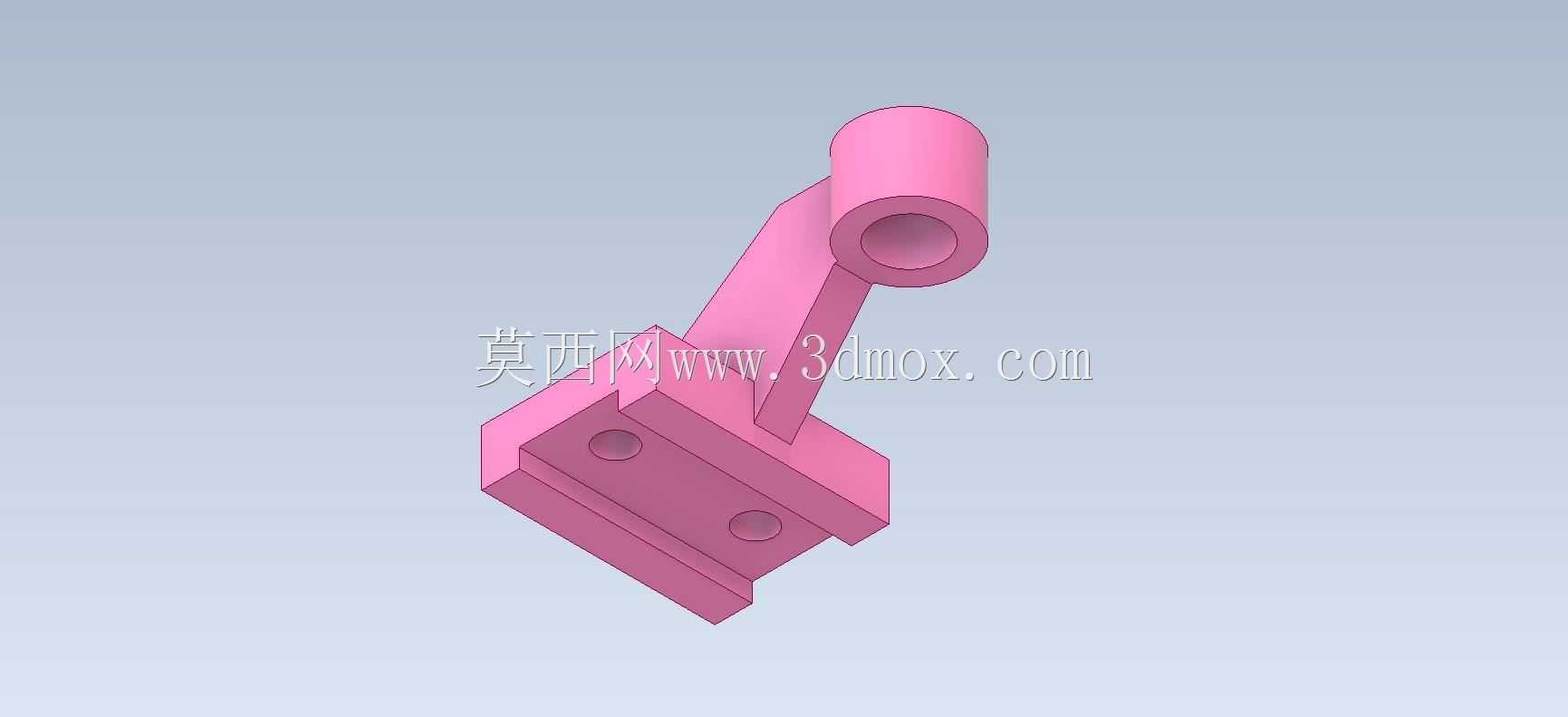

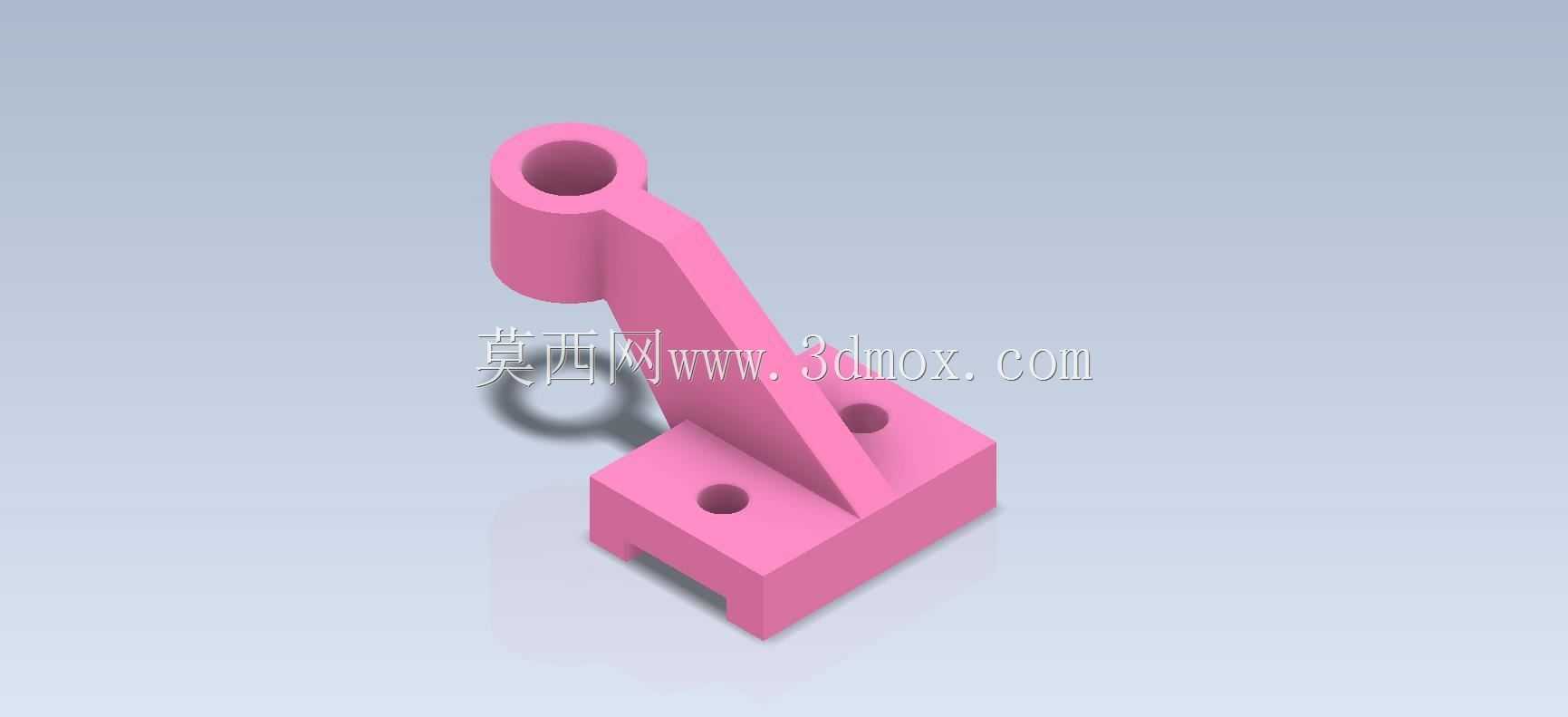

在轻工自动化输送线、小型检测设备的工位辅助定位场景里,这类斜撑式安装座的应用频次并不低,很多时候它承担着将小型检测元件、导向杆件或者微型执行器固定在指定空间角度的作用,区别于常规的直角安装支架,斜向的支撑臂能让被固定件避开设备主体的干涉区域,在紧凑的设备内部空间里拓展出可用的安装点位。从结构本身来看,底部的矩形安装基座是整个零件的承载基础,基座底面做了内凹的槽位设计,这个结构一方面是为了在安装时避开安装面的凸起焊点或者拼接缝隙,保证基座和安装台面的贴合度,避免因贴合不实导致的固定松动,另一方面也能减少零件和安装面的接触面积,降低对安装台面平面度的加工要求,在普通的型材安装面或者钣金安装面上都能实现稳定固定。
基座上分布的两个通孔是用于穿装固定螺栓的,孔位的间距经过匹配常规的工业铝型材槽距设计,能直接适配市面上主流的40系列、50系列工业铝型材的安装孔位,不需要额外做转接板,安装时直接将螺栓穿过孔位锁入型材的T型螺母即可,装配效率较高。斜向延伸的支撑臂和基座之间做了一体化的加强筋连接,筋板从基座顶面一直延伸到支撑臂的中下部,这个设计能大幅提升支撑臂的抗侧向载荷能力,当支撑臂顶端安装的部件受到横向冲击力或者持续的偏载力时,筋板可以分散应力,避免支撑臂和基座的连接位置出现应力集中导致的断裂问题,在日常的设备运行振动环境下,也能减少支撑臂的形变量,保证顶端安装部件的位置精度。支撑臂顶端的同轴通孔是用于安装被固定件的,孔的内壁做了均匀的壁厚设计,
既可以穿装转轴类零件实现铰接功能,也可以穿装螺栓配合锁紧螺母固定杆件类部件,孔的端面做了轻微的倒角处理,既可以去除加工后的毛刺,避免装配时刮伤操作人员或者配合零件的表面,也能在穿装轴件时起到导向作用,降低装配对位的难度。从安装边界来看,整个零件的底部安装面需要的最小平整区域尺寸略大于基座的外轮廓尺寸,在布局安装点位时,需要在支撑臂的斜向延伸方向预留足够的空间,避免支撑臂和周边的设备部件发生运动干涉,支撑臂顶端的孔位中心距离基座安装面的垂直高度是固定的,在做整体设备的结构布局时,可以直接根据这个高度尺寸来计算被固定件的最终安装位置,不需要额外做尺寸换算。这类零件在实际使用中,常被用于固定小型的光电传感器安装支架、气动管路的导向座、
或者小型料道的侧支撑,在一些桌面级的小型自动化装配设备里,也会用它来固定挡料气缸的安装座,依靠斜向的支撑角度让气缸的动作方向刚好对准料道上的工件位置,相比直臂式的安装支架,它不需要额外拼接多个零件来实现角度调整,单个零件就能完成倾斜方向的支撑固定,减少了装配环节的零件数量,也降低了多个零件拼接带来的累积误差。在设计这类零件的时候,首先要确认的是顶端安装孔的中心轴线和基座安装面的角度,这个角度需要匹配实际使用场景里被固定件需要的朝向,角度偏差过大会直接导致被固定件的工作位置偏移,比如固定传感器时角度偏差会导致检测点位错位,无法正常触发检测信号。其次是各个安装孔的孔径设计,需要匹配常用的螺栓规格,避免出现孔径和螺栓不匹配导致无法装配的问题,基座上的固定孔孔径要略大于选用的螺栓直径,预留一定的装配调整余量,方便安装时微调零件的固定位置,补偿前期布局时的小尺寸误差。支撑臂的壁厚设计需要结合实际承载的重量来计算,常规工况下承载重量不超过5kg时,均匀的壁厚就能满足强度要求,如果承载重量更大,就需要适当增加支撑臂的壁厚或者加宽加强筋的宽度,提升整体的结构强度。另外零件的所有棱边都做了小倒角处理,没有尖锐的边角,既可以避免加工应力集中,也能提升装配操作的安全性。
