多层钢结构建筑框架三维结构设计

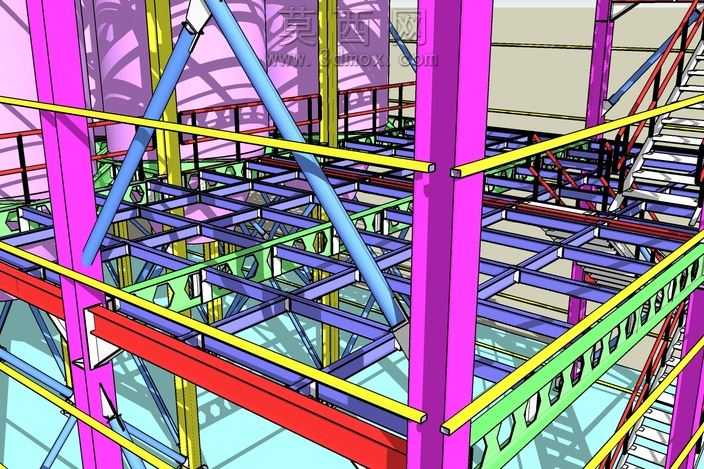

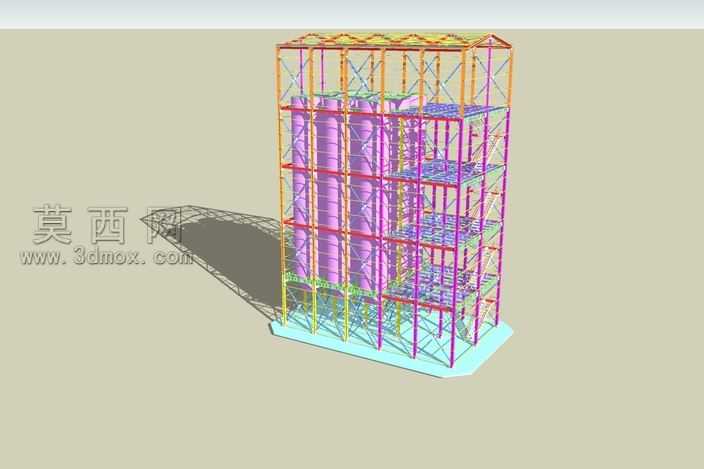

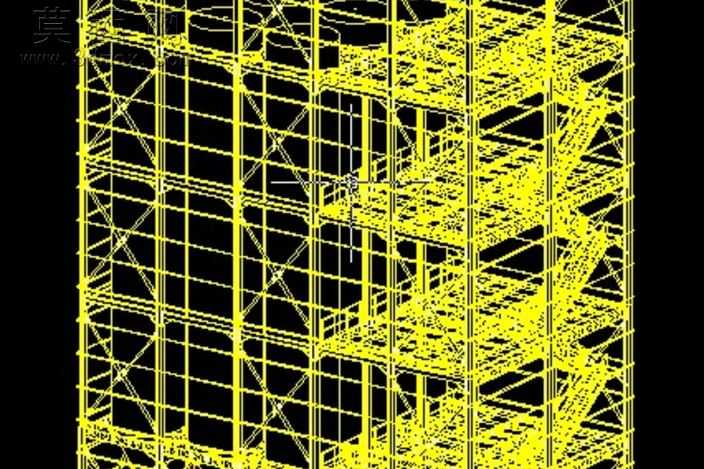

本作品为多层钢结构建筑框架的三维建模成果，建模过程中严格遵循钢结构建筑的构造逻辑，完整还原了钢框架体系的核心组成。建模阶段以线框模式清晰呈现各构件的空间排布，精准定位竖向承重钢柱、横向承载钢梁、楼层支撑桁架、楼梯段钢构以及交叉斜向支撑的空间位置，所有构件的连接节点均按照钢结构施工的常规连接逻辑做了对应处理，保证各构件之间的装配关系符合实际工程要求。材质设置上针对不同钢构件做了区分，主体承重钢柱、主梁采用符合建筑结构钢的材质参数，辅助支撑构件、楼梯构件匹配对应型钢的材质表现，线框展示模式下以醒目的明黄色突出钢构件轮廓，黑色背景衬托下能够清晰分辨每一根杆件的走向与连接关系，方便查看整体框架的传力路径。结构设计层面，模型完整搭建了多层钢框架的受力体系，竖向钢柱沿建筑轮廓均匀排布形成竖向承重核心，横向钢梁在各楼层标高位置连接钢柱形成水平承载框架，楼层间设置的交叉斜撑构成抗侧力体系，能够有效传递水平荷载，集成在框架内部的钢楼梯段按照常规建筑踏步尺寸做了分段建模，与楼层钢梁做了可靠的连接处理，整体结构无冗余构件，所有杆件的排布均兼顾结构受力合理性与建筑空间利用率。设计思路围绕钢结构建筑轻量化、装配化的特点展开，建模时优先还原钢框架的空间拓扑关系，不额外添加非结构类装饰构件，重点突出钢结构体系杆件分明、传力清晰的特征，方便使用者查看钢框架的整体布局、构件连接方式以及支撑体系的布置逻辑，可用于钢结构建筑方案阶段的空间结构校验、构件排布参考，也可作为钢结构构造教学的直观演示素材，帮助理解多层钢框架的组成逻辑与受力特点。
