带挂孔异形连接锁紧结构件

　　这类带挂装孔的异形块状锁紧连接件，在轻工自动化输送线、小型工位器具的快装结构中应用十分广泛，日常接触到的小型料道挡停、工装板侧部定位、线束挂装支架的锁紧模块，都能见到同结构逻辑的零件身影。从实际使用场景来看，该零件主要承担两个核心功能：一是通过端部的环形挂孔实现快速挂装定位，无需额外设计复杂的铰接支座，直接套入对应直径的挂装销轴即可完成预固定，大幅降低小型工装的装配工时；二是主体部分的开槽结构可实现卡紧锁紧，与对应规格的卡接凸台配合后，能在无额外紧固件的情况下实现轴向与径向的双向限位，适合需要频繁拆装、调整位置的工位辅助结构。

　　从结构设计逻辑来看，该零件的主体采用等截面块状基体，保证了足够的结构刚度，在承受常规工位的冲击载荷时不会出现明显形变。端部的挂孔做了整圈加厚处理，避免挂装时孔边应力集中导致的开裂问题，挂孔的内径与常用的M6、M8挂装销轴做了公差适配，间隙控制在0.1-0.2mm之间，既保证挂装时的顺畅度，又不会因间隙过大出现晃动异响。主体上的两道开槽为卡接功能区，槽宽根据被卡接件的板厚做了适配，槽边做了0.2mm的倒角导入，方便卡接时的对位导入，槽的深度经过受力核算，保证卡接后有足够的抱紧力，在设备常规振动工况下不会出现松脱。

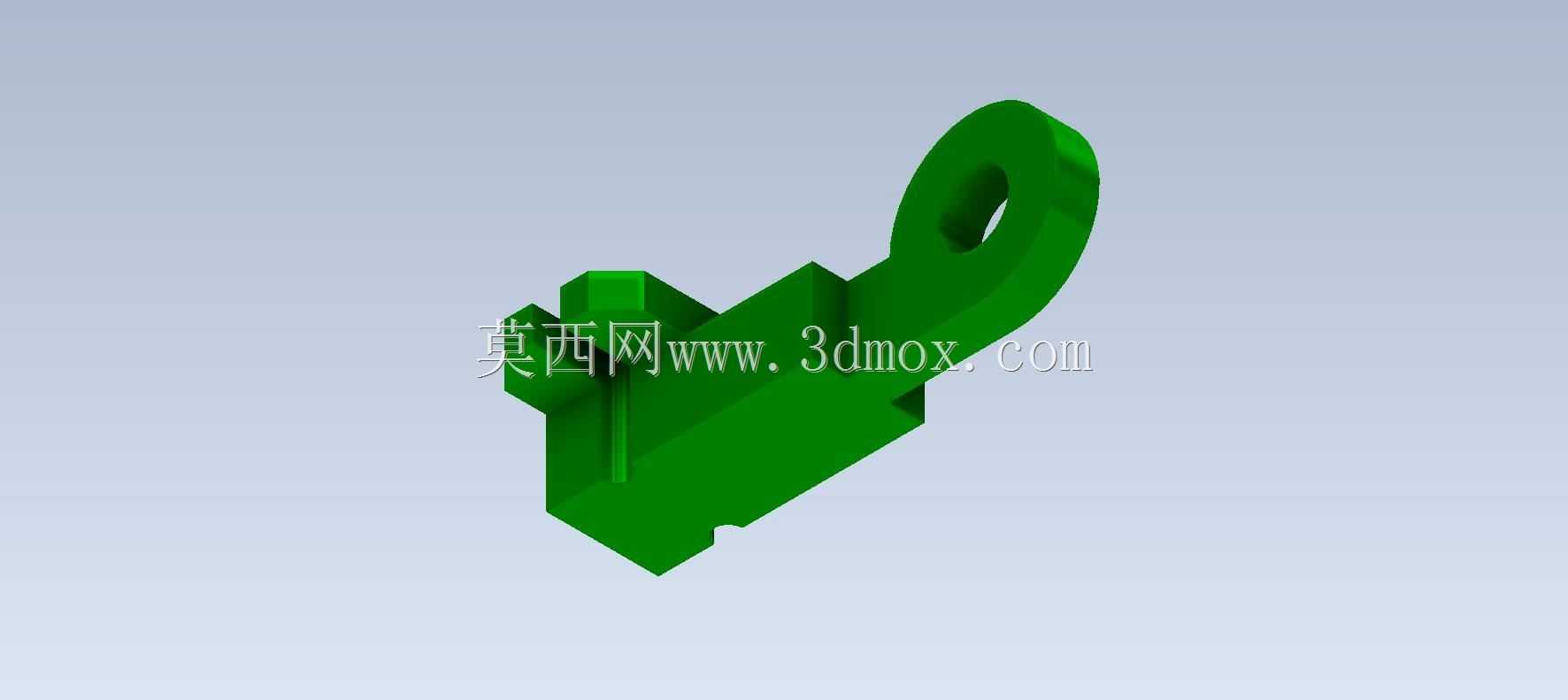

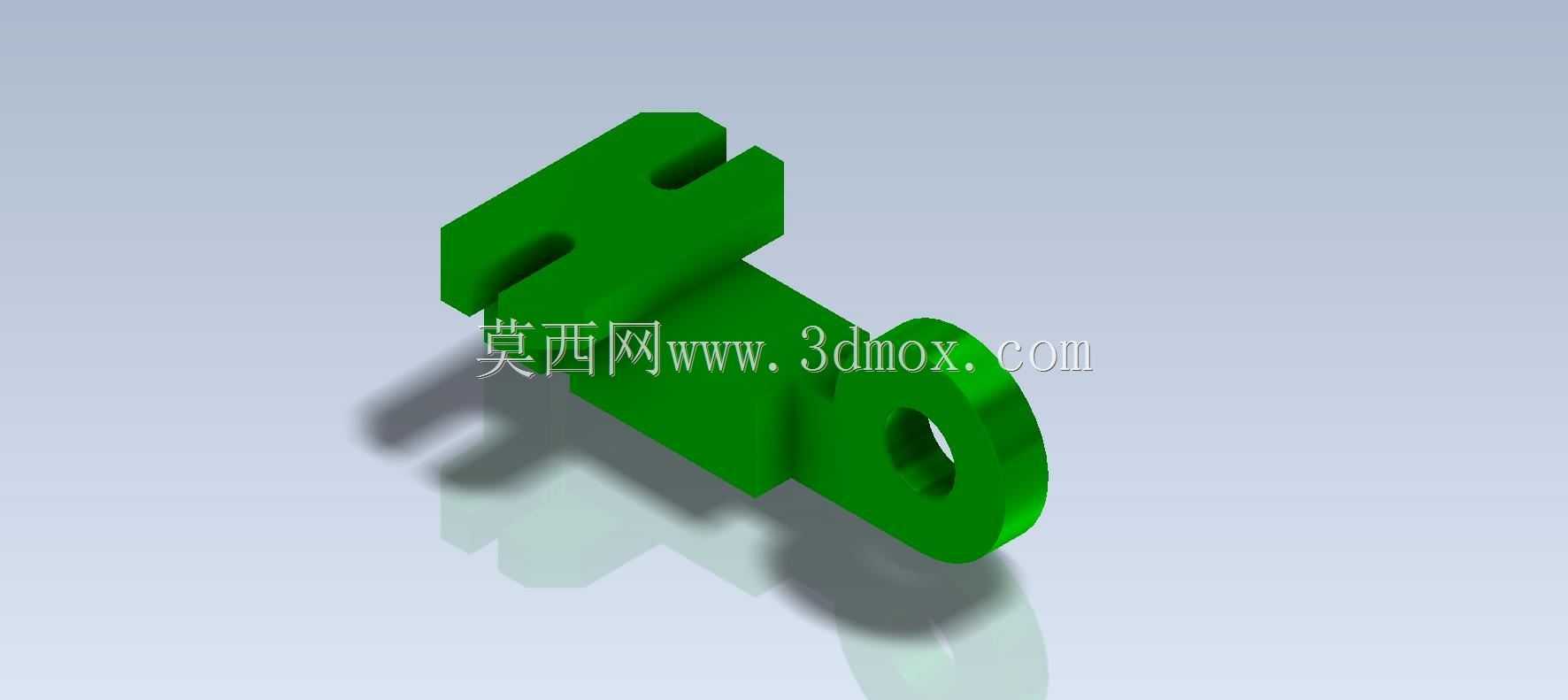

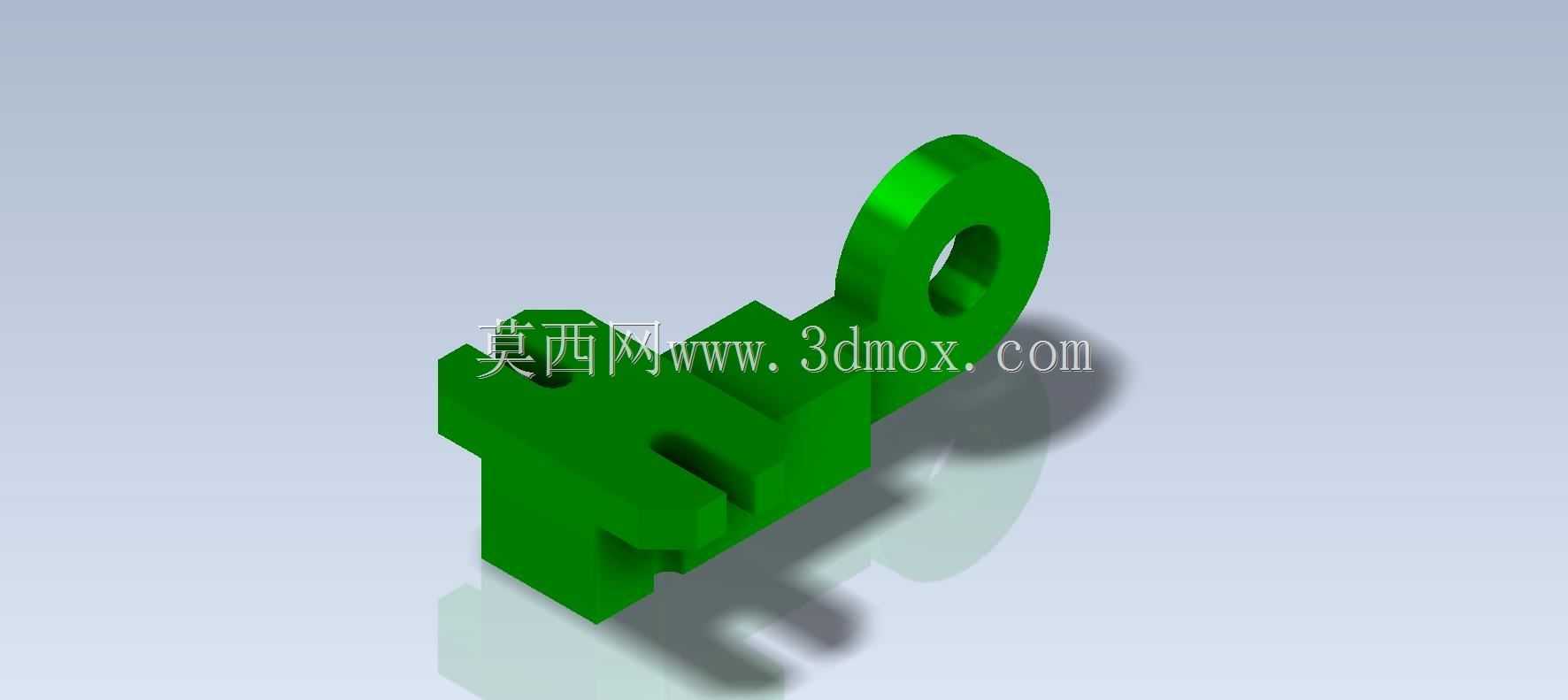

　　从建模实现的角度来看，该零件的特征构建逻辑十分清晰，首先通过拉伸特征完成主体基体与端部挂环的基础轮廓，再通过切除拉伸完成卡接槽的加工，最后对所有锐边做倒圆角处理，避免加工和装配过程中的锐边割手问题，同时降低应力集中系数。外形尺寸方面，该零件的整体长度控制在60mm左右，挂环外径20mm，内径10mm，主体截面尺寸为20mm×25mm，卡接槽宽度3mm，深度8mm，整体尺寸紧凑，不会占用过多安装空间，适合在狭小的工位空间内布置。安装边界上，该零件挂装时需要预留的轴向活动空间不超过5mm，卡接方向的安装操作空间仅需30mm即可完成拆装，无需额外工具，徒手即可完成装拆操作，十分适合生产线旁的快速换型场景。

　　在实际加工适配性上，该零件可采用PA66尼龙注塑加工，也可采用铝合金6061铣削加工，两种加工方式都能轻松实现所有特征，无需特殊工装，加工成本低廉。如果用于有防静电要求的工位，可选用防静电尼龙材质，表面电阻可达到10^6-10^9Ω，满足电子组装生产线的防静电要求。零件的表面粗糙度要求不高，机加工件达到Ra3.2即可满足使用需求，注塑件的自然表面即可直接使用，无需额外表面处理。在受力表现上，该零件的尼龙材质版本可承受不超过50N的垂直拉拽力，铝合金版本可承受不低于200N的拉拽力，可根据实际工位的载荷需求选择对应材质，适配不同的使用场景。
