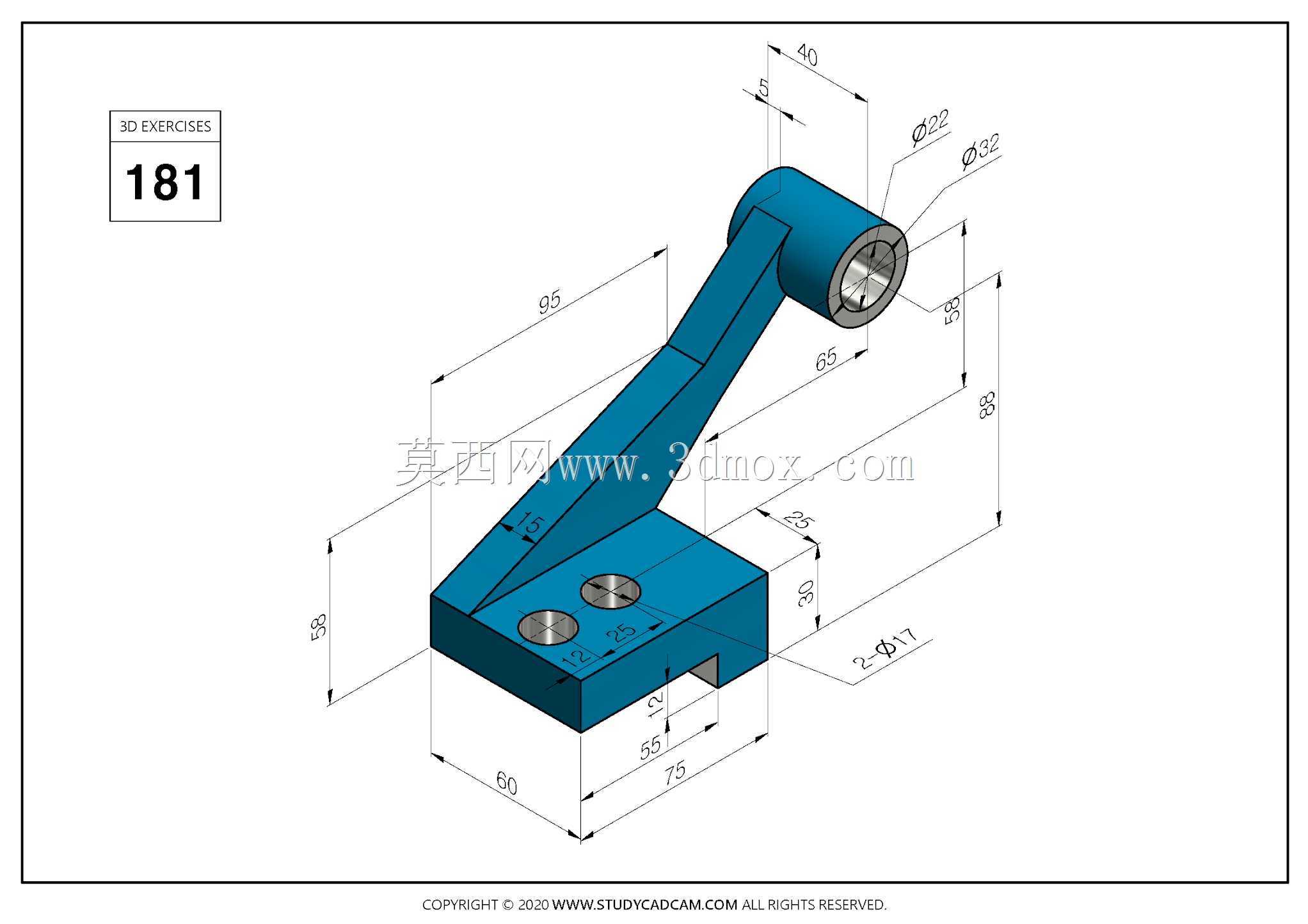

弯臂式双孔安装传感固定支架结构

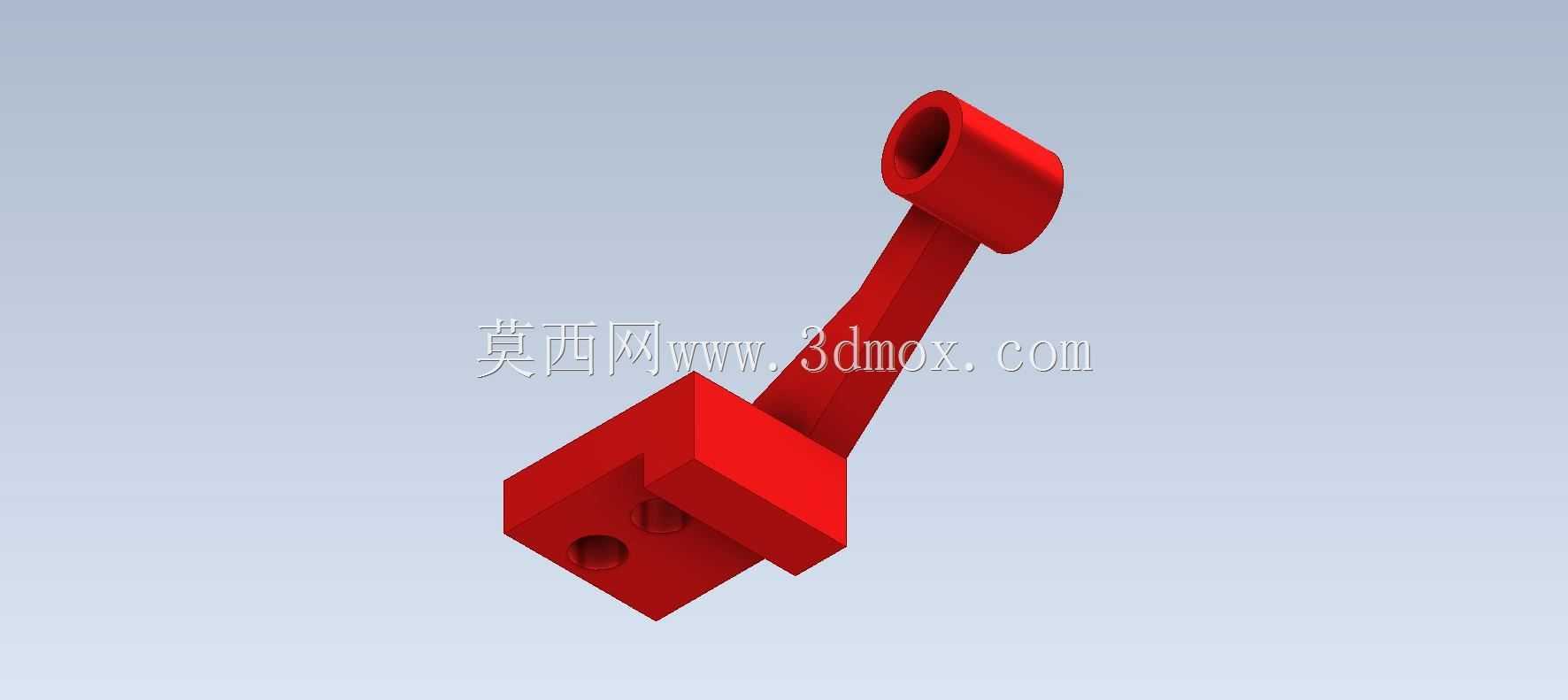

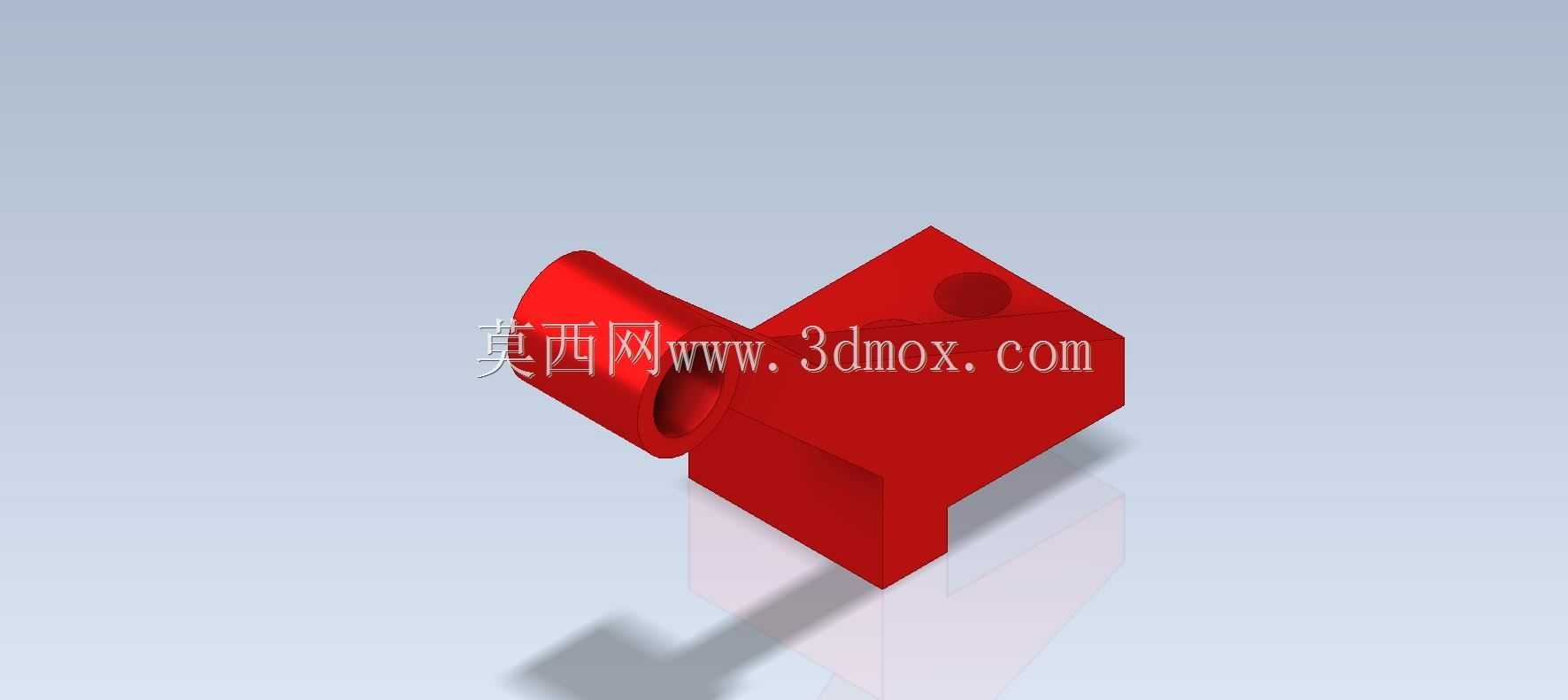

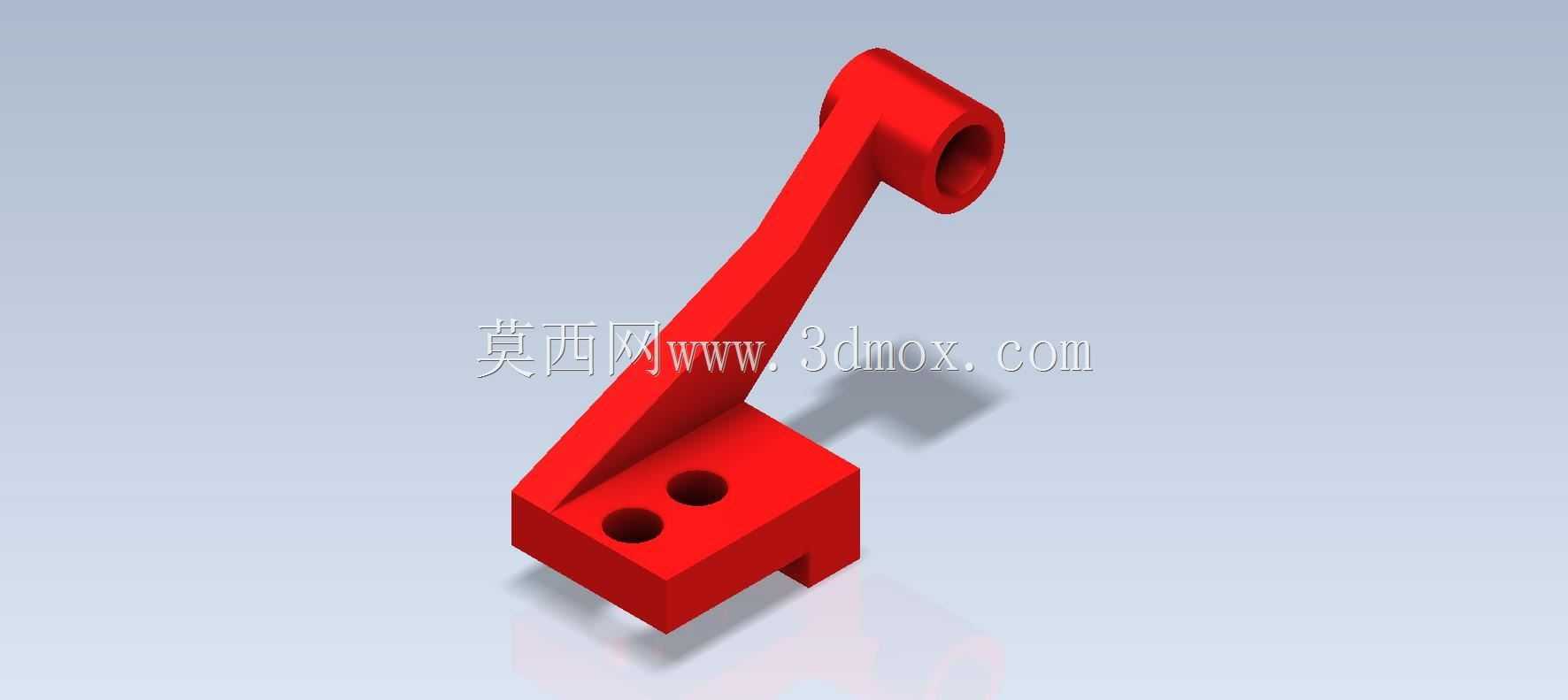

　　这类弯臂式带铰接端的安装支座，多配套在工业传感检测工位的布局调整场景中，常见于自动化产线的位置检测、位移反馈单元的固定环节，用来将光电、接近类传感元件架设在指定检测高度，同时通过端部的铰接孔位适配小范围的角度调整需求，避免检测光路或感应面与被测工件发生干涉。从结构功能来看，底部的方块基座是整个零件的安装基准面，两个平行排布的通孔用于穿装内六角螺栓，可将支座锁紧在设备型材或安装板上，基座底部预留的缺口结构是为了避让安装面的凸起焊缝或是相邻零件的边缘，保证安装时基准面能够完全贴合，不会因局部干涉导致安装倾斜，影响上部臂体的位置精度。上部的斜向弯臂从基座向上延伸，整体做了等厚度的加强设计，臂身与基座的衔接处做了圆弧过渡，

　　避免直角连接处的应力集中，在设备运行产生持续振动的工况下，这个过渡结构能有效降低臂体根部断裂的风险，尤其是在高速往复运动的设备工位上，振动带来的交变载荷会持续作用在衔接位置，圆弧过渡的设计可以分散应力传递路径，提升零件的长期使用可靠性。臂体顶端的同轴通孔是铰接配合位，孔内壁需要做相应的公差控制，用来配套销轴或是铰接螺栓，实现上部搭载元件的角度微调，调整到位后可以通过侧面的紧定螺钉锁死位置，满足不同检测距离、不同检测角度的工位需求。从安装边界来看，基座的两个安装孔中心距需要和常用的工业铝型材槽距、标准安装板孔位匹配，保证不需要额外加工转接板就能直接固定，臂体的倾斜角度经过测算，在常规安装状态下，

　　顶端铰接孔的中心高度刚好适配多数中小型自动化设备的检测位高度，不需要额外垫高或是裁切臂体。设计这类零件的时候，首先要确认安装面的平面度要求，基座底面作为安装基准，粗糙度需要控制在合理范围，保证锁紧后不会出现滑移；其次要核算臂体的受力载荷，当顶端搭载常规重量的传感元件时，臂身的厚度需要满足静载荷下的形变要求，避免臂体下垂导致检测位置偏移；另外顶端铰接孔的同轴度、孔与基座安装面的平行度都需要做形位公差约束，保证铰接转动时不会出现卡滞，安装后臂体的倾斜角度符合设计预期。在实际应用场景中，这类支架还可以用在小型气动元件的安装、管线的导向固定等工位，凭借斜向延伸的结构，可以跨过设备上的其他零部件，将搭载的元件送到指定的工作位置，减少额外的转接零件数量，让设备的整体布局更加紧凑。零件的所有棱边都做了小倒角处理，避免安装调试过程中锐边划伤操作人员，也能去除加工过程中产生的毛刺，保证零件装配时的配合精度。
