带槽孔定位安装式机械连接基座结构

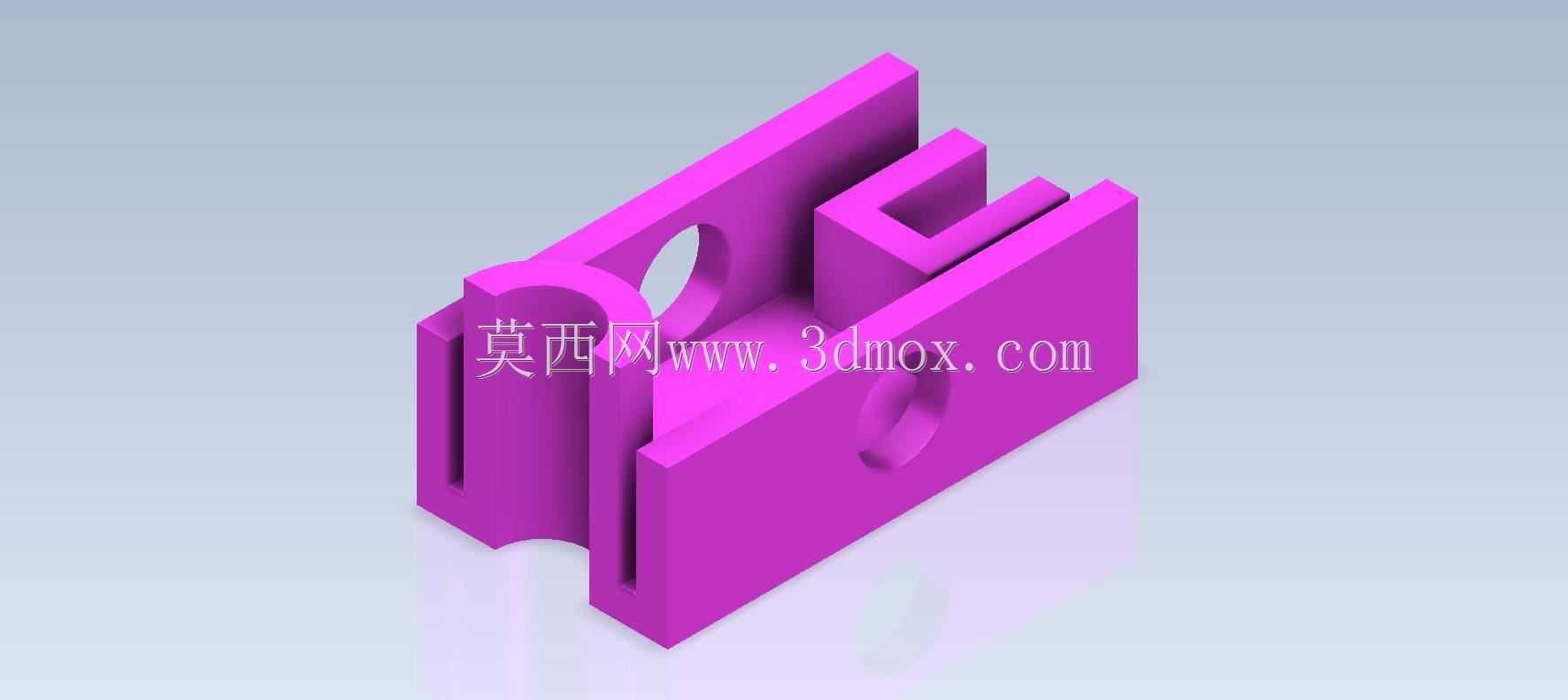

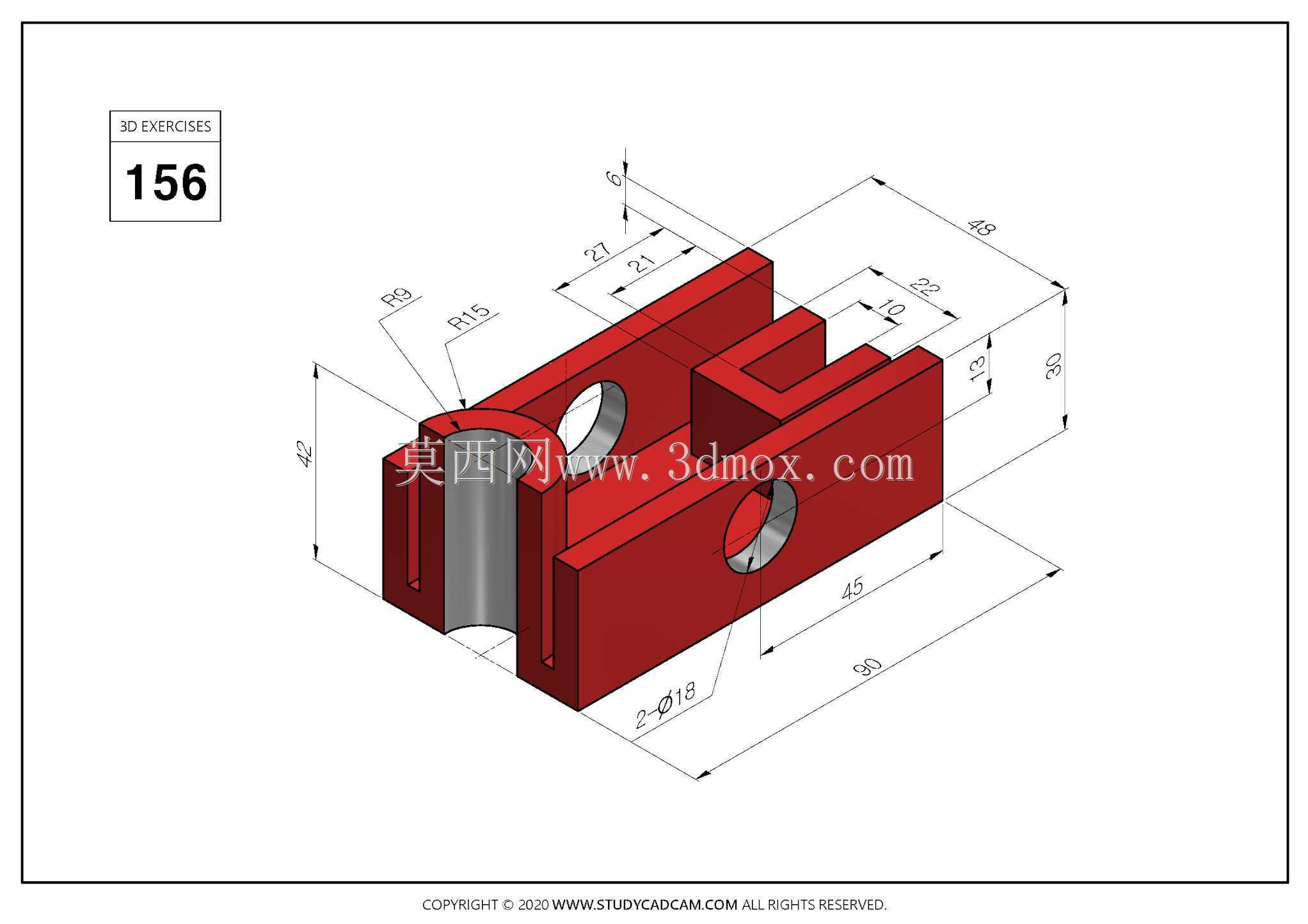

　　在非标自动化生产线的工位定位模块、小型检测设备的传感元件安装支架、以及教学实训台的功能构件搭载场景中，这类带多组槽孔与异形安装位的块状连接基座是十分常见的结构件，它不需要承担大载荷的传动受力，核心作用是为相邻功能部件提供精准的安装定位基准，同时通过自身的槽型结构预留一定的装配调整余量，抵消加工与装配环节产生的累计误差。从结构细节来看，该构件主体采用等厚块状基体设计，一侧设置半圆弧形凸起定位面，可与对应直径的圆柱杆件实现快速贴合定位，无需额外加工定位销孔即可完成径向位置的初步限定；基体上开设的两处圆形通孔为螺栓过孔，孔位与相邻安装板的螺纹孔位置完全匹配，安装时螺栓穿过通孔直接锁紧即可完成基体的固定，孔边做了0.2mm的倒角处理，

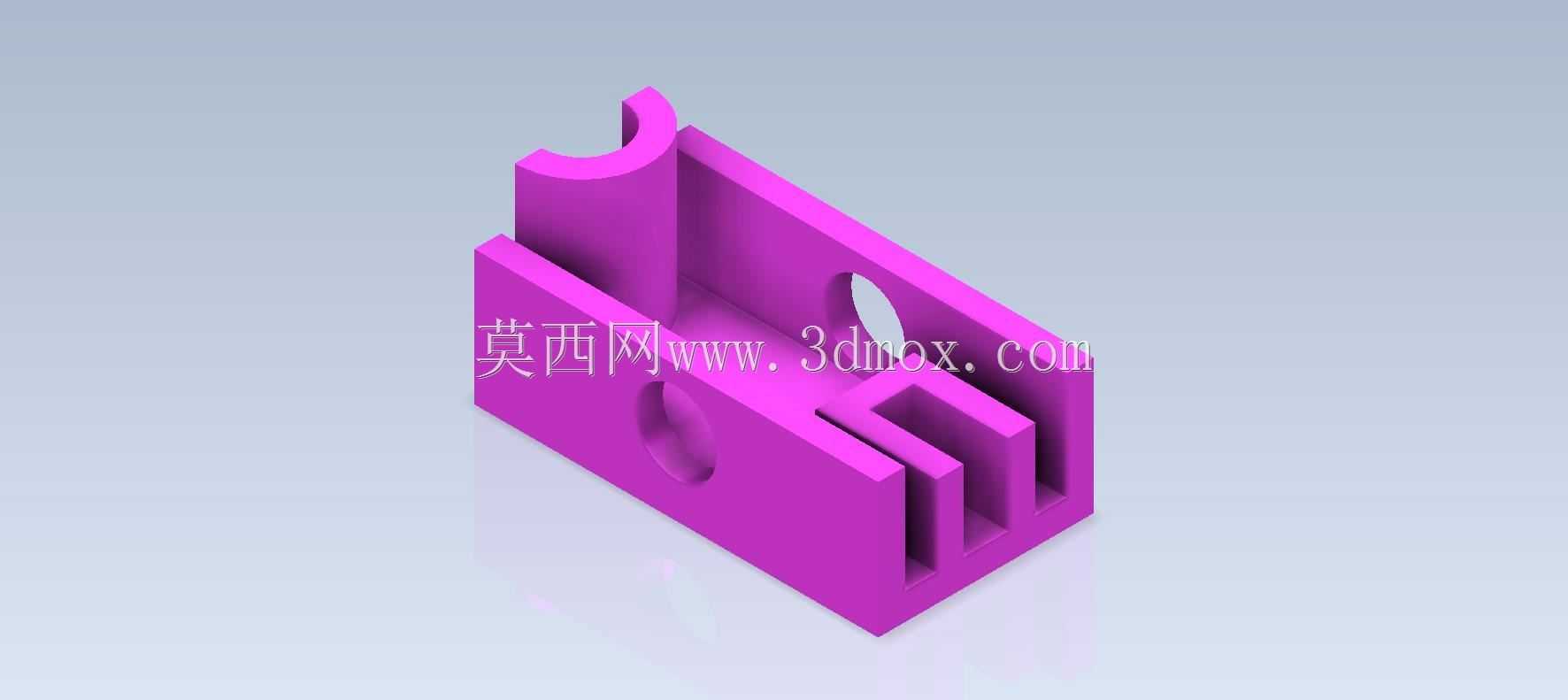

　　避免螺栓穿入时被孔边毛刺卡滞，也能减少应力集中导致的孔位开裂风险。基体另一侧设置的两组平行凸台与中间凹槽形成了滑轨式配合结构，凹槽的宽度公差控制在H7级，可与对应厚度的片状插件实现间隙配合，插件插入后可沿凹槽方向滑动调整位置，调整到位后通过侧面的紧定螺钉锁紧，这种设计常见于需要微调检测位置的光电传感器安装场景，传感器固定在插件上后，可根据被测工件的实际位置微调前后距离，无需重新加工安装孔。在设计这类构件时，首先要明确安装边界的约束条件：基体的总长度、总宽度、总高度需要匹配安装工位的预留空间，不能与周边的运动部件产生干涉，比如半圆弧形定位面的外圆半径不能超出安装板的边缘，避免装配后突出部分剐蹭到相邻的传动皮带；

　　凹槽的深度要满足插件的插入深度要求，一般插入深度不小于插件厚度的1.5倍，保证滑动过程中不会出现翘曲卡顿；圆形通孔的位置要距离基体边缘至少留出1倍螺栓直径的距离，避免锁紧时边缘出现崩裂。建模过程中要优先确定基准面，一般以基体的底面作为第一安装基准，所有孔位、槽位的尺寸都从该基准面开始标注，保证加工时的尺寸链最短，累计误差最小；凸台与凹槽的拔模斜度控制在1度以内，因为这类零件一般采用铣削加工，不需要过大的拔模角度，小角度斜度既可以方便加工时的排屑，也不会影响配合精度。实际应用中，这类构件常采用6061铝合金加工，表面做阳极氧化处理，既保证足够的结构强度，又能减轻整体重量，在一些对耐磨要求更高的场景中，也可以选用POM材质加工，

　　降低滑动配合面的摩擦系数，减少长期滑动产生的磨损。需要注意的是，基体上的半圆弧形定位面的粗糙度要控制在Ra1.6以下，保证与圆柱杆件贴合时没有明显缝隙，避免定位出现偏移；凹槽的两个侧面平行度公差要控制在0.02mm以内，否则插件滑动时会出现卡滞，调整手感生涩，甚至无法滑动到指定位置。在装配环节，首先将基体的底面与安装板的表面贴合，通过半圆定位面与圆柱杆件靠紧，初步确定位置后穿入螺栓，不要一次性锁紧，先将插件装入凹槽，调整到需要的工作位置后，再逐步交叉锁紧螺栓，避免螺栓锁紧力不均匀导致基体出现轻微变形，影响凹槽的配合精度。这类结构虽然看起来简单，但却是很多小型设备中实现位置微调、快速定位的核心基础构件，很多刚接触结构设计的人员容易忽略槽位的公差配合与安装边距的要求，导致加工出来的零件要么无法装配，要么调整精度达不到使用要求，在建模阶段就要把装配工艺、加工工艺的要求融入到结构设计中，而不是只画出外形轮廓。
