工业传感类安装固定塑料支座结构设计

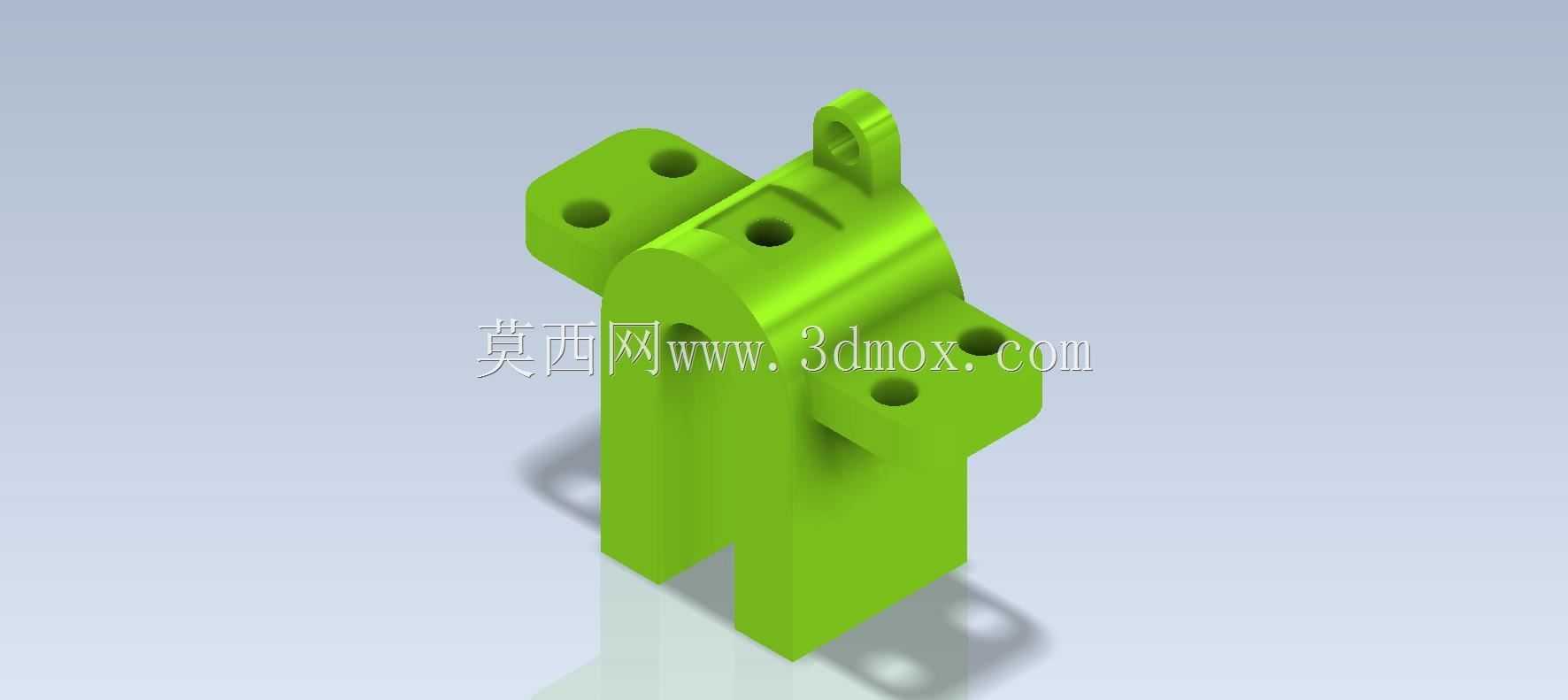

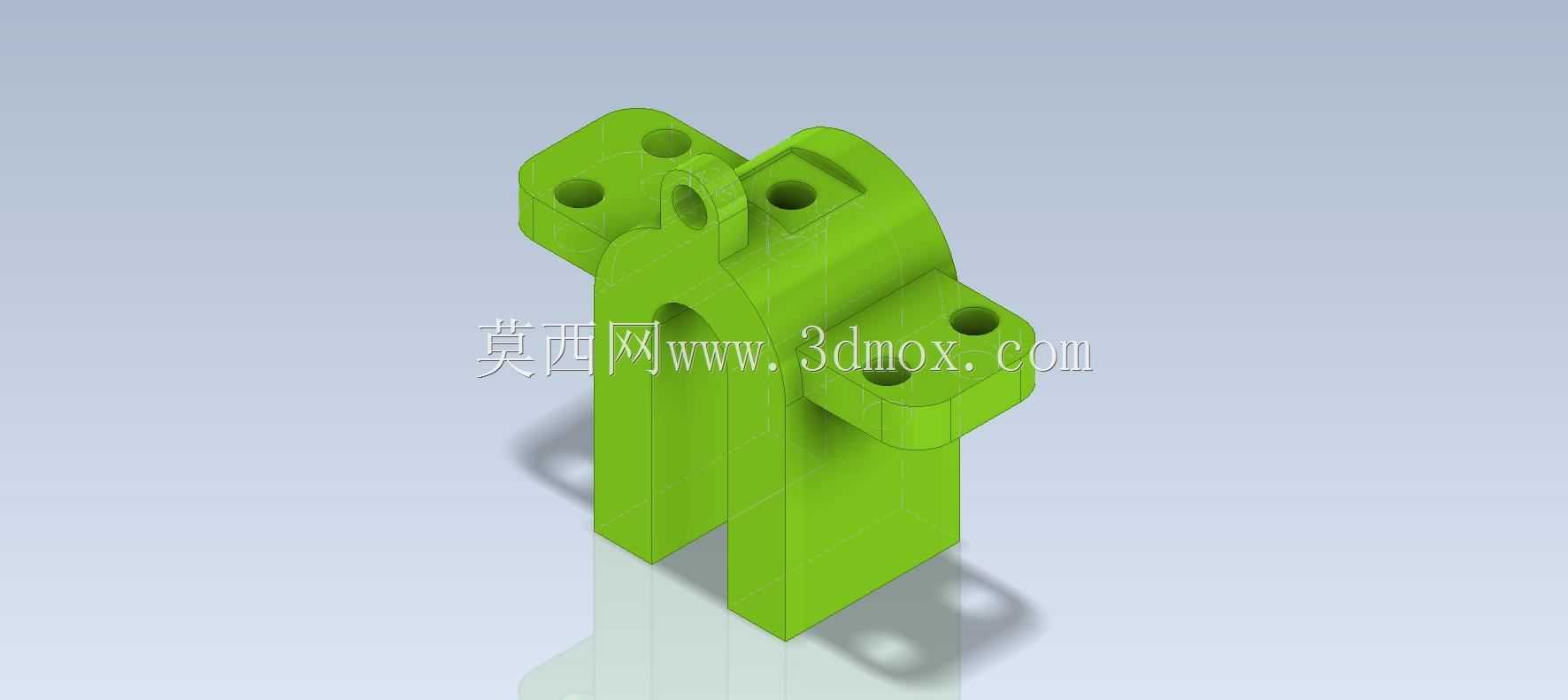

　　这款零件是工业传感检测场景中常用的安装固定支座，主要用于小型光电、接近类传感元件的工位承载与位置固定，在自动化生产线的工件到位检测、物料计数、位置限位环节都能见到这类结构的应用，它可以将传感元件稳定固定在设备机架、工装板或者输送线侧方的安装位上，避免设备运行过程中的振动导致传感元件移位，保障检测信号的稳定输出。从结构设计来看，整体采用一体化注塑成型的思路，主体为立式支撑结构，底部开有对称的开槽，这个开槽是为了适配安装工位的卡接或者导轨滑入需求，安装时可以直接卡入对应厚度的安装板边缘，再配合侧面的孔位完成锁固，相比纯平面安装的支座，这种带开槽的结构能减少安装时的对位难度，提升现场装配的效率。零件上部延伸出两个对称的带孔安装翼，

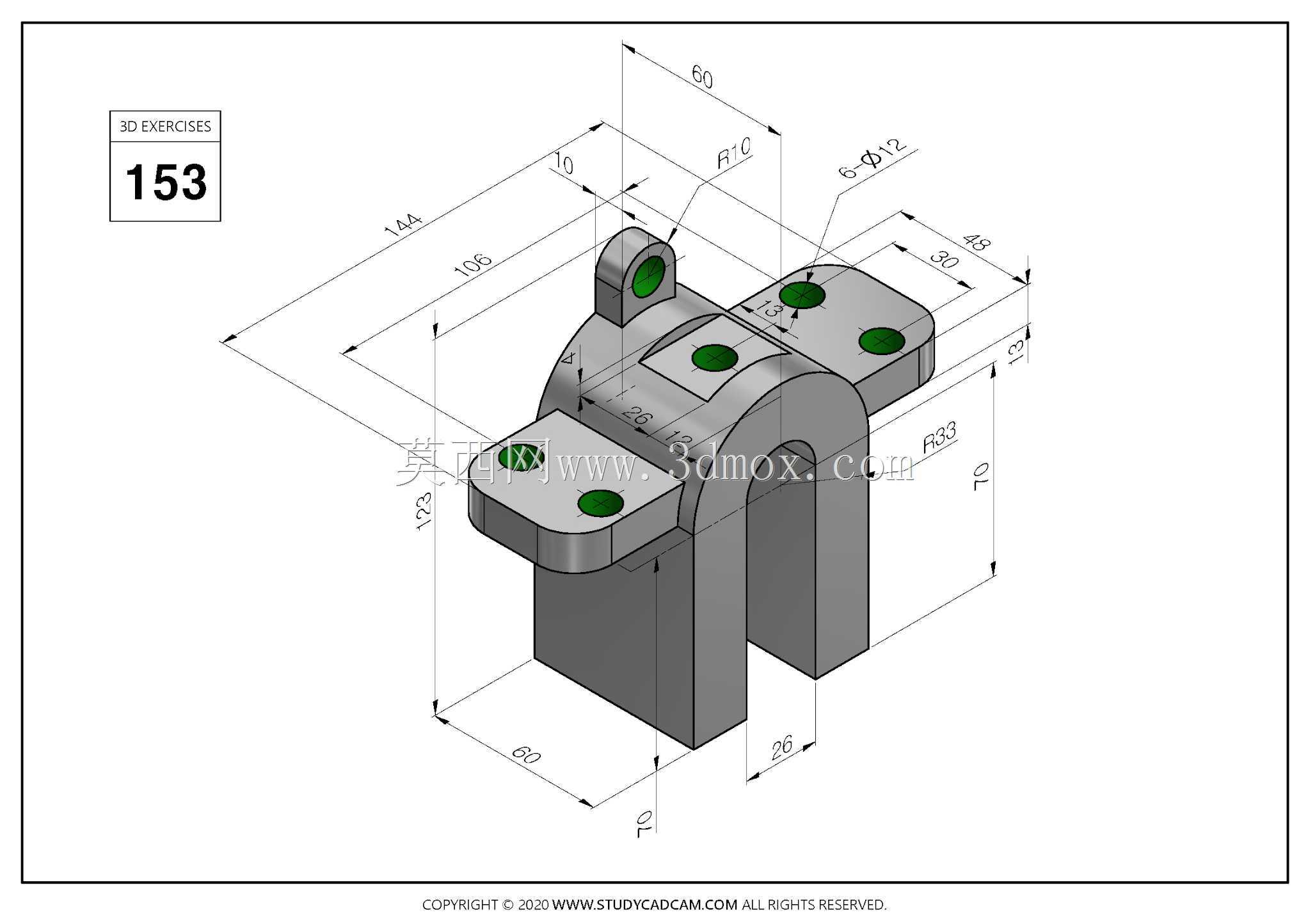

　　每个翼面上都开有贯通的安装孔，这些孔位是用来固定传感元件本体的，不同的孔位间距可以适配不同安装孔距的小型传感器，同时上部的凸起吊耳结构，既可以作为走线时的线束固定位，用来捆扎传感元件的引出线缆，避免线缆晃动拉扯传感接头，也可以作为辅助吊装位，在零件整体拆装时方便临时挂载。侧面突出的带孔凸台，是预留的辅助调节安装位，当需要对传感器的检测角度做小范围调整时，可以在这个凸台位置加装微调顶丝或者辅助压片，不需要重新加工主体结构就能实现角度微调，适配现场不同的检测角度需求。从安装边界尺寸来看，主体的立式高度控制在常规小型传感元件的安装高度区间，不会因为支座过高导致传感元件检测距离超出有效范围，两侧安装翼的外伸宽度也做了限位，

　　不会占用过多的安装空间，在密集排布检测工位的输送线侧方，多个这类支座并排安装也不会出现干涉。所有安装孔的孔径都适配工业常用的M3、M4规格紧固件，不需要特殊规格的螺丝就能完成装配，降低现场安装的配件准备成本。零件的棱边都做了小尺寸的倒角处理，一方面是注塑成型时的脱模需求，减少脱模时的应力集中导致零件开裂，另一方面也能避免安装时锐边划伤操作人员或者损坏传感元件的线缆外皮。主体的壁厚设计均匀，没有出现壁厚突变的区域，能有效避免注塑成型时出现缩痕、气泡等缺陷，保障零件的结构强度，在工业现场常见的温湿度环境下，不会轻易出现变形开裂的问题。这类支座的设计核心是兼顾安装便捷性与固定稳定性，没有多余的冗余结构，

　　所有的结构特征都服务于传感元件的固定、安装、调节以及线束防护的实际需求，在做三维建模的时候，需要重点关注各个安装孔的位置度公差，尤其是两侧安装翼的孔位同轴度，以及底部开槽的宽度尺寸公差，如果开槽宽度偏差过大，会导致安装时无法卡入对应安装板，或者卡入后间隙过大出现松动；安装孔的位置度超差则会导致传感元件安装后出现偏斜，直接影响检测精度。另外上部的吊耳结构的厚度也要做合理控制，太薄会导致捆扎线束时出现断裂，太厚则会增加不必要的材料成本。在实际选型应用的时候，需要根据所用传感元件的外形尺寸、安装孔距，以及现场安装位的空间大小来匹配对应规格的支座，同时要确认安装面的平整度，避免因为安装面不平整导致支座固定后出现翘曲，影响传感元件的检测角度。这类结构除了用于传感元件的固定，经过简单的孔位调整也可以用于小型气动接头、小型电磁阀的安装固定，属于通用性较强的工业安装支撑类零件。
