L型直角立式安装连接固定支座结构

　　这类L型立式连接支座在工业传感检测、小型执行元件安装场景中应用十分广泛，常见于自动化生产线的检测工位、小型工装夹具的定位模块、实验测试台架的元件固定环节，主要作用是为被安装的柱状检测元件、导向轴或者小型气动元件提供垂直于安装基面的支撑，同时保证安装位置的垂直度与结构刚性，避免设备运行过程中因振动、外力碰撞导致元件偏移，影响检测精度或者动作可靠性。

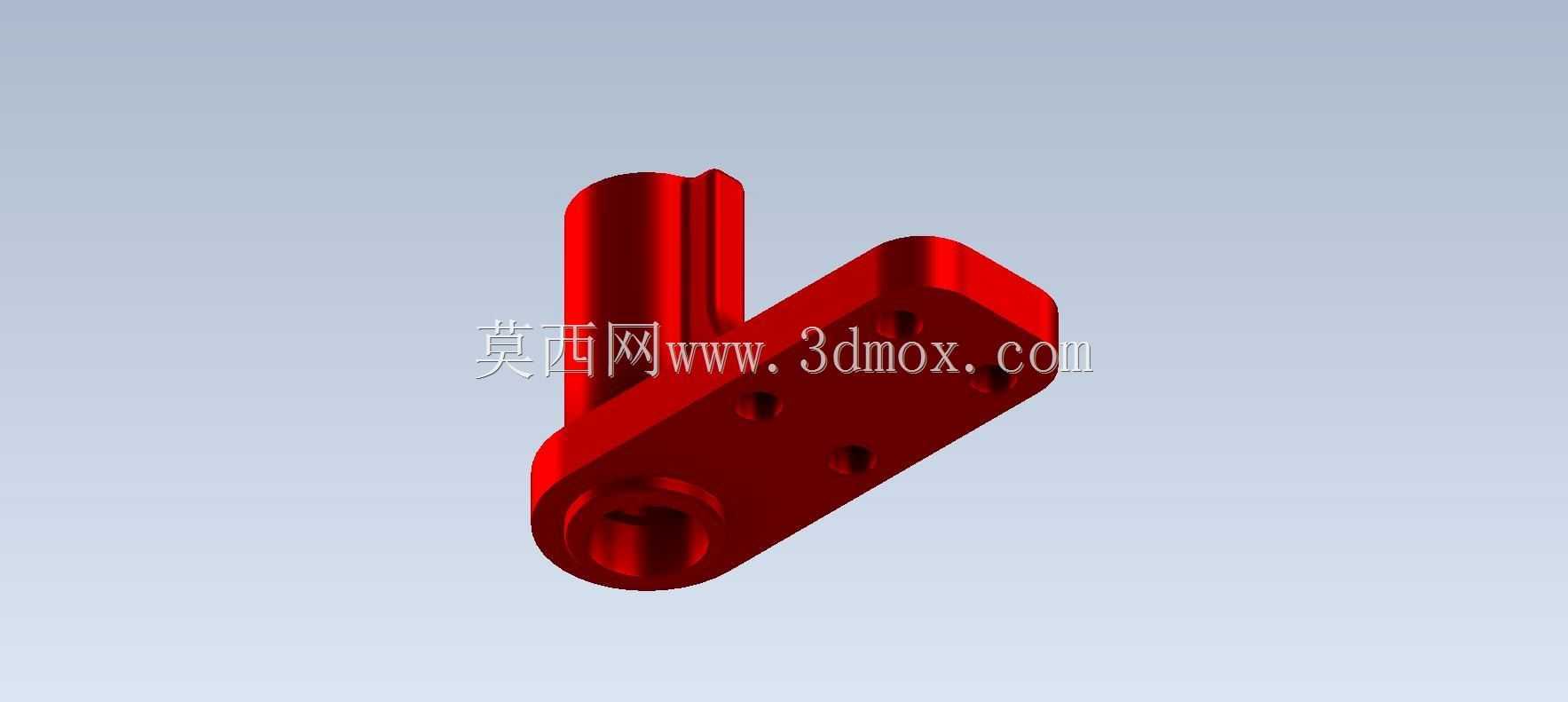

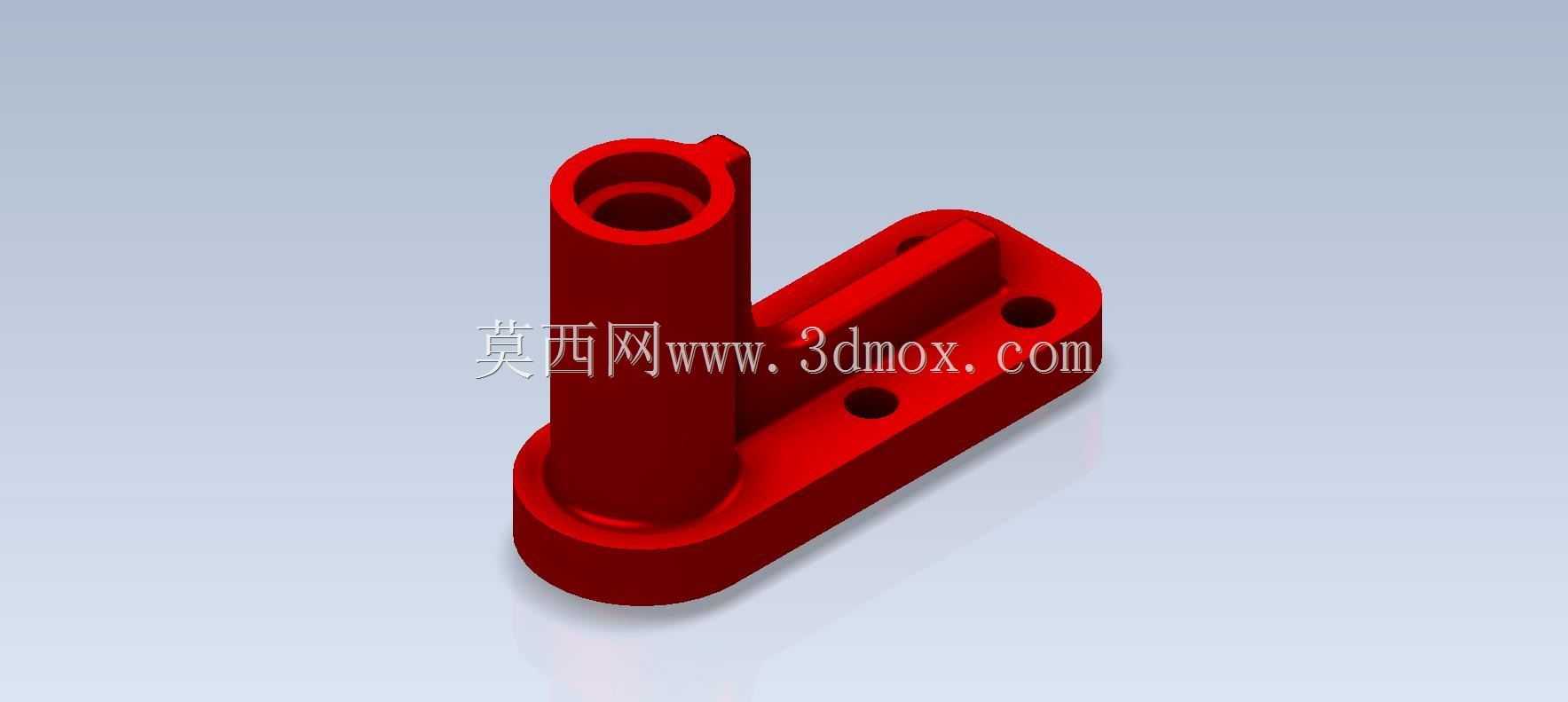

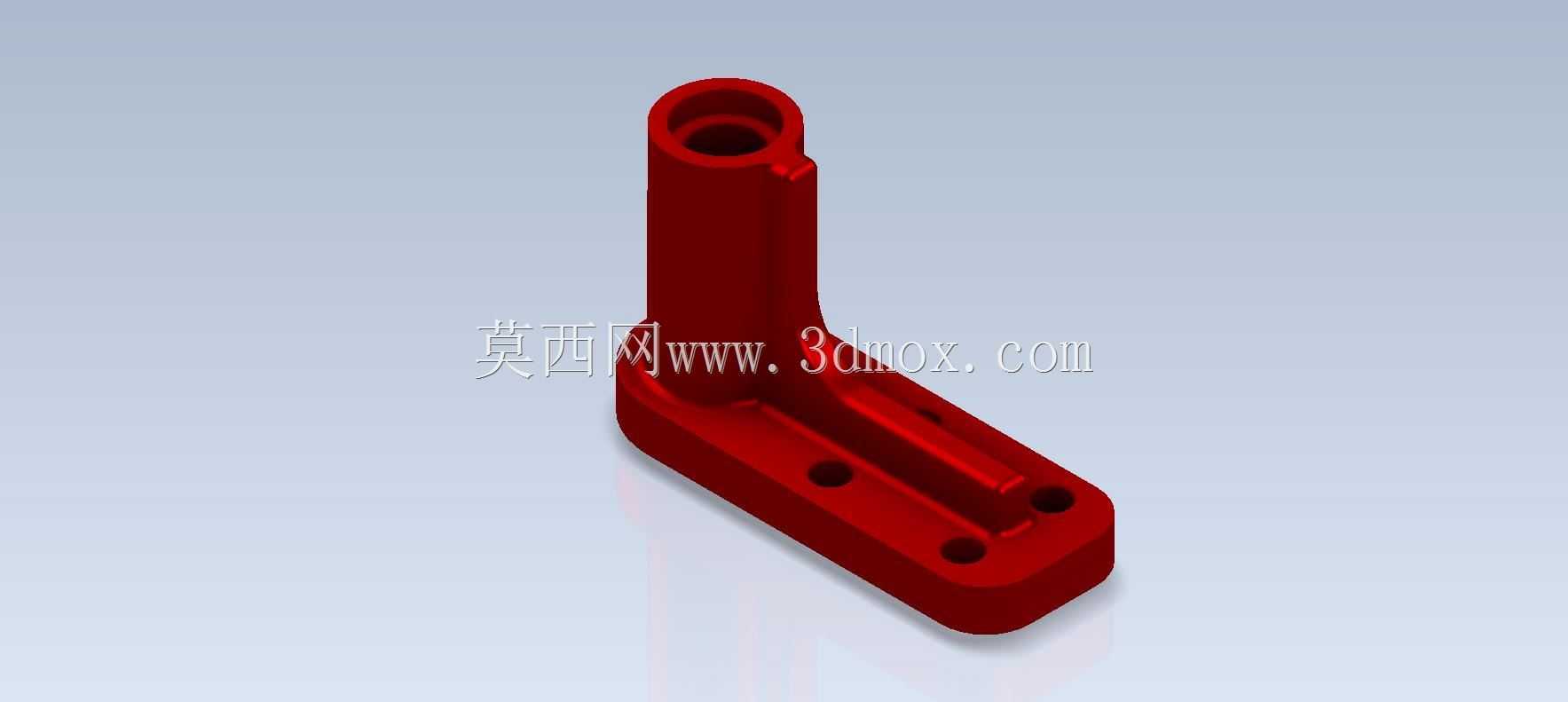

　　从结构功能来看，该支座分为水平安装底座与垂直支撑立筒两个核心功能段，水平底座为长条形矩形结构，底面为精加工平面，能够与设备安装基面完全贴合，避免安装后出现翘曲导致的垂直度偏差；底座上分布的多个沉头安装孔，可适配内六角圆柱头螺钉完成固定，沉孔深度经过设计，能够保证螺钉安装后头部不高出底座表面，不会与其他周边运动部件产生干涉，同时孔位的间距设置兼顾了不同安装基面的螺孔布局，具备一定的安装适配性。底座表面还设置有长条形让位槽，一方面可以减轻零件整体重量，降低材料成本，另一方面能够为安装在立筒内的元件提供走线或者调整让位空间，避免元件尾部的接线、调节结构与底座发生硬接触。垂直段的空心立筒为整圆通孔结构，内壁加工精度满足H7级公差要求，能够与插入的圆柱类元件形成间隙配合，保证元件安装后的同轴度，立筒侧壁预留的紧定螺钉孔，可以在元件插入调整到位后通过紧定螺钉完成锁紧，防止元件在设备运行中出现轴向窜动或者周向转动；立筒与底座的连接位置做了大圆弧过渡处理，能够有效降低直角连接处的应力集中系数，在承受侧向冲击载荷时，避免连接处出现应力断裂，提升结构的抗疲劳性能。

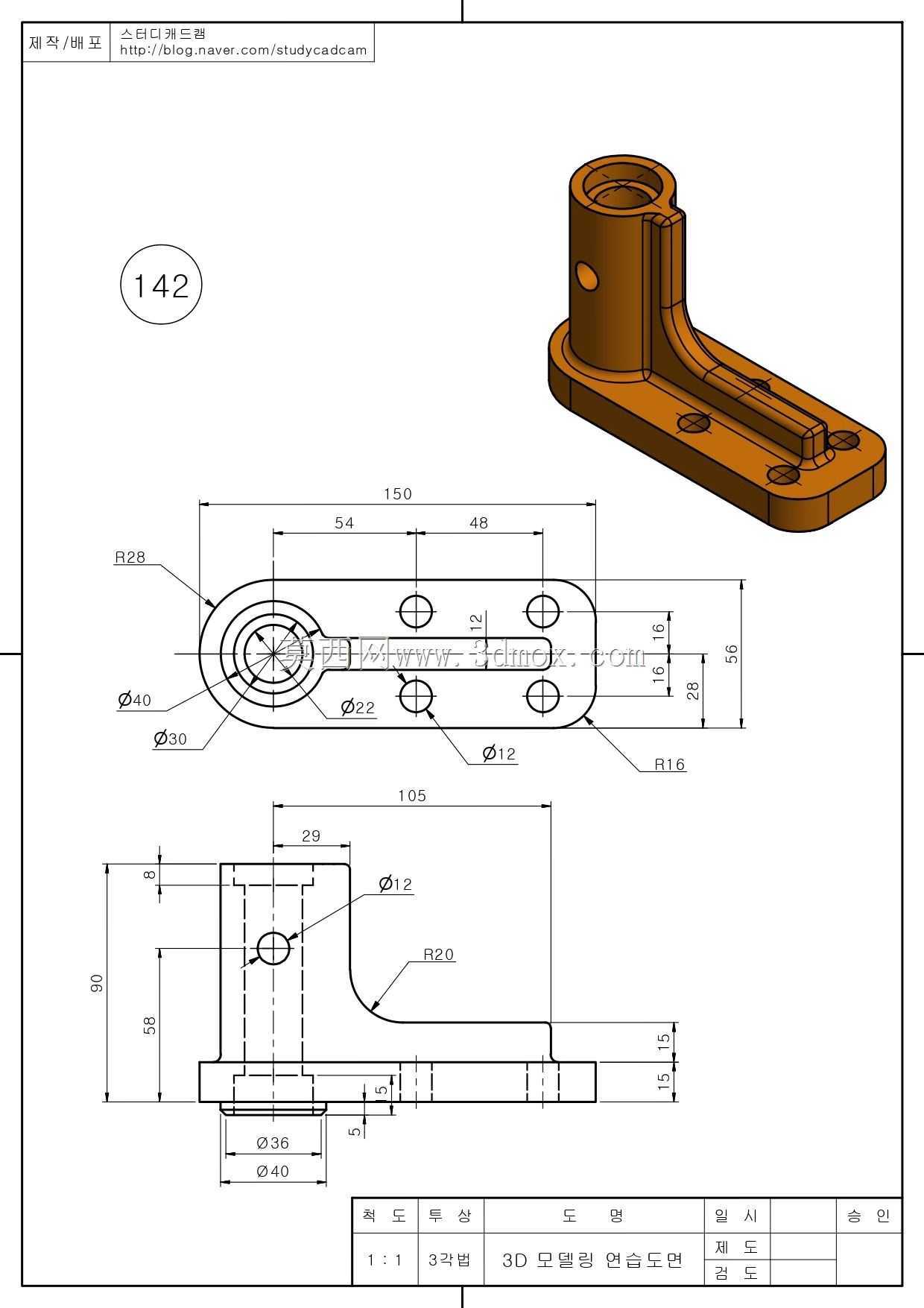

　　从设计思路层面，这类支座的建模过程首先需要明确安装边界条件：首先确定底座的安装平面尺寸，根据需要承载的元件重量、设备运行时的振动加速度，核算底座的最小接触面积，保证安装后压强在常用铝合金或者工程塑料的许用应力范围内；其次确定垂直立筒的中心高度，该尺寸需要匹配被安装元件的检测距离或者动作行程，保证元件工作面与被测物体之间的距离处于有效工作区间，同时要预留足够的调整余量，避免因加工误差、装配累积误差导致元件无法调整到最佳工作位置。立筒的内径尺寸需要与被支撑元件的外径做适配，通常采用基孔制配合，若用于频繁拆装的场景可选用H8间隙配合，若用于固定后极少调整的场景可选用H7过渡配合，配合段的长度设置为内径的1.5-2倍，保证足够的支撑长度，避免元件安装后出现悬臂下垂的问题。建模过程中需要重点关注过渡圆角的设置，所有直角连接处都需要根据壁厚设置不小于1mm的圆角，一方面是提升结构强度，另一方面如果采用注塑或者3D打印工艺加工，圆角能够减少成型过程中的应力集中，避免出现缩痕、开裂等成型缺陷；如果采用铣削加工，圆角也能够减少刀具的直角切削负载，提升加工效率与刀具寿命。

　　在安装边界方面，这类支座的底座宽度通常在20-30mm区间，长度在50-70mm区间，整体高度在40-60mm区间，安装时需要保证安装基面的平面度不低于0.1mm，固定螺钉的拧紧扭矩需要根据螺钉规格控制在合理范围，比如M4螺钉拧紧扭矩控制在2.5-3N·m，避免扭矩过大导致底座变形，影响立筒的垂直度。立筒的通孔轴线与底座底面的垂直度公差需要控制在0.05mm/100mm以内，保证安装后的元件垂直于安装基面，不会出现倾斜导致检测偏差、动作卡滞等问题。在实际选型应用中，若用于有腐蚀性介质的场景，可选用POM或者不锈钢材质加工，若用于普通工业环境，选用6061铝合金阳极氧化处理即可兼顾重量与强度需求，同时具备较好的外观质感。这类结构看似简单，但在细节设计上需要充分考虑装配工艺、受力情况、使用场景的特殊需求，很多新手建模时容易忽略沉孔深度、过渡圆角、配合公差这些细节，导致加工出来的零件无法顺利装配，或者使用过程中容易损坏，这也是基础机械零件设计中需要反复打磨的核心要点。
